RK3562J Совет по развитию

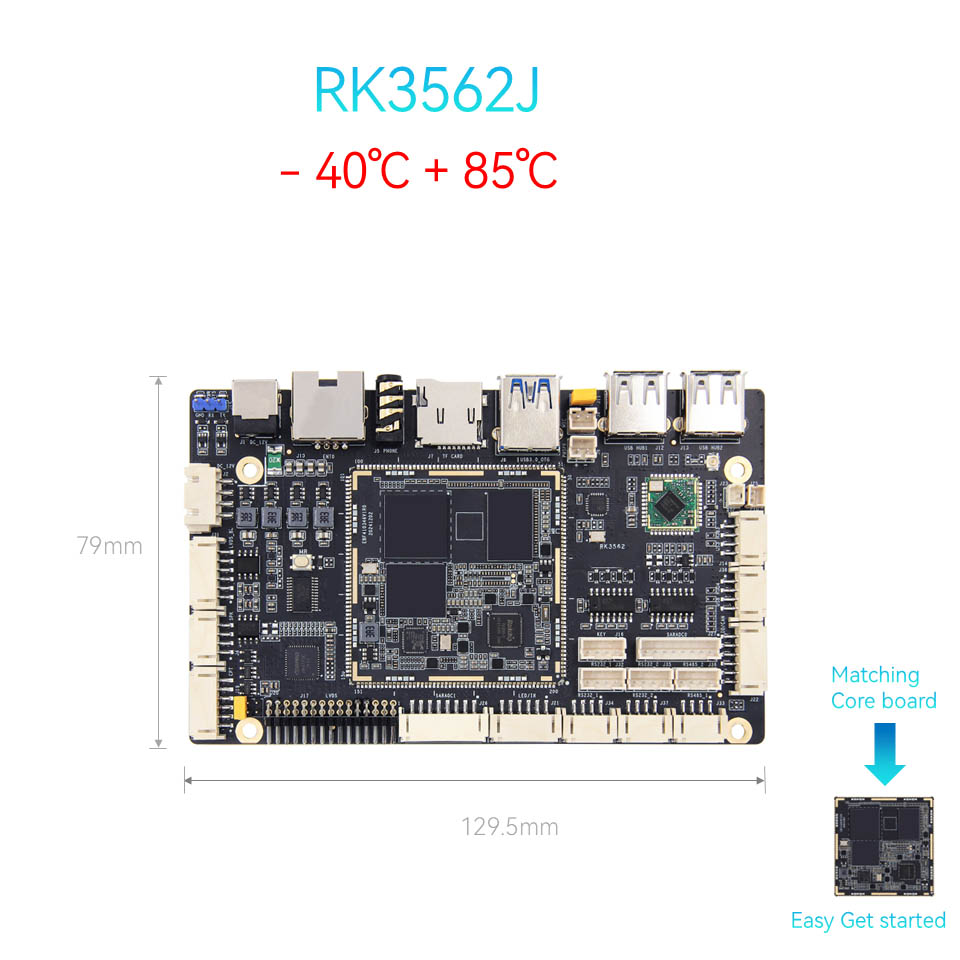

ThinkCore Technology RK3562J Совет по разработке использует чипы промышленного класса, может долго работать в диапазоне рабочих температур от -40 ° C до 85 ° C, отвечая потребностям коммерческих приложений для демонстрации в различных сложных средах, таких как наружные рекламные машины, отображение оборудования в торговых центрах и других общественных местах.

Ключевые функции:

Высокопроизводительный SOC: RockChip RK3562J четырехъядерный Cortex-A55 @ 1,8 ГГц, идеально подходит для цифровых вывесок, интеллектуальной розничной торговли и промышленного контроля.

● Богатые интерфейсы: поддержка с двойной дискретизацией через MIPI CSI/DSI + LVD, высокоскоростной USB 3.0 и Wi-Fi 6 для подключения к сверх низкой задержке.

● Дизайн с открытым исходным кодом: исходный файл PCB с открытым исходным кодом и SDK предоставлен для быстрой настройки.

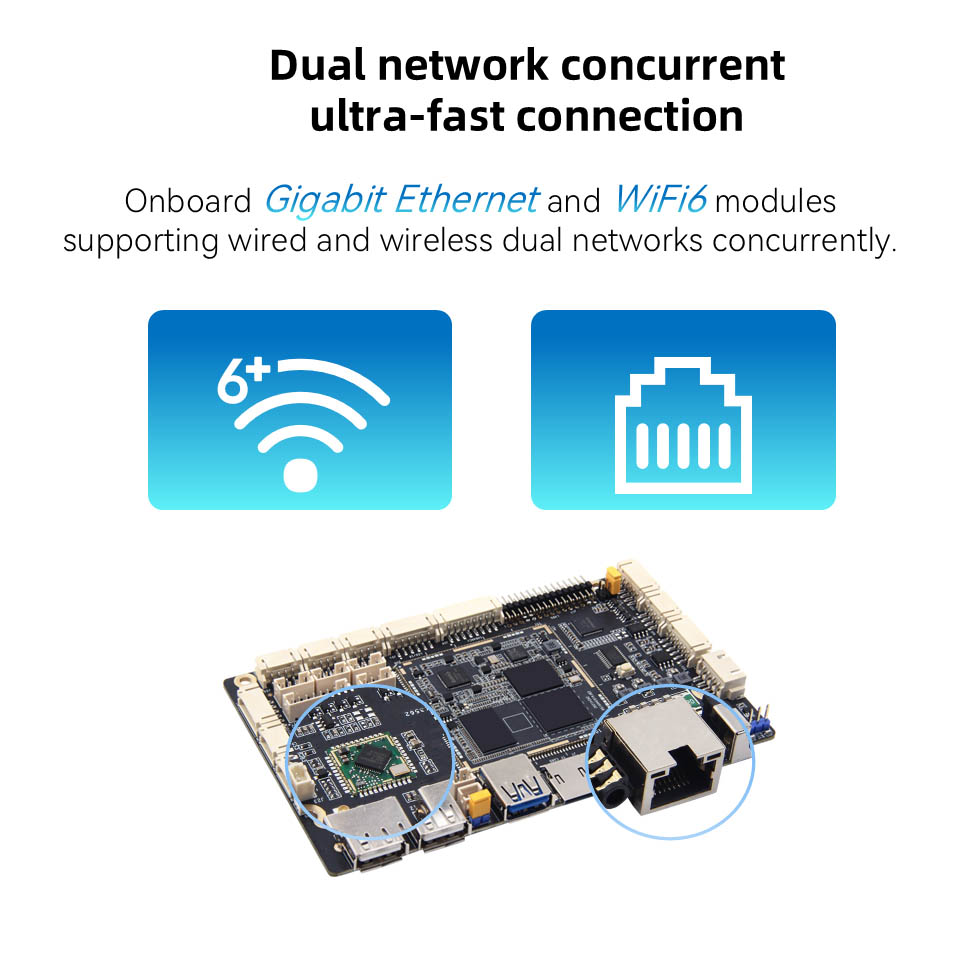

● Порт Gigabit Ethernet: порт Gigabit Ethernet может обеспечить эффективную, стабильную и гибкую сетевую поддержку для коммерческих плат и другого оборудования

● Надежность коммерческого уровня: стабильная поддержка Android/Linux, адаптированная для 24/7 цифровых вывесок и устройств AIOT Edge.

● Официальная поддержка Основных изображений операционной системы: например, Android, Debian и Ubuntu, которые могут быть применены к более чем 6 различным средам приложений.

Почему мы выбираем?

Аппаратное обеспечение с открытым исходным кодом: свободно изменять плинтус-без лицензионных барьеров.

Техническая поддержка: техническая поддержка онлайн, чтобы помочь ускорить разработку и помощь в интеграции OEM/ODM.

Эффективное: готовое к развертыванию решение с более быстрым временем выхода на рынок, чем конкуренты.

Приложения: интерактивные киоски, рекламные игроки, прямые трансляции, коммерческая реклама All-In-One Advertising, живая трансляция

Параметры продукта:

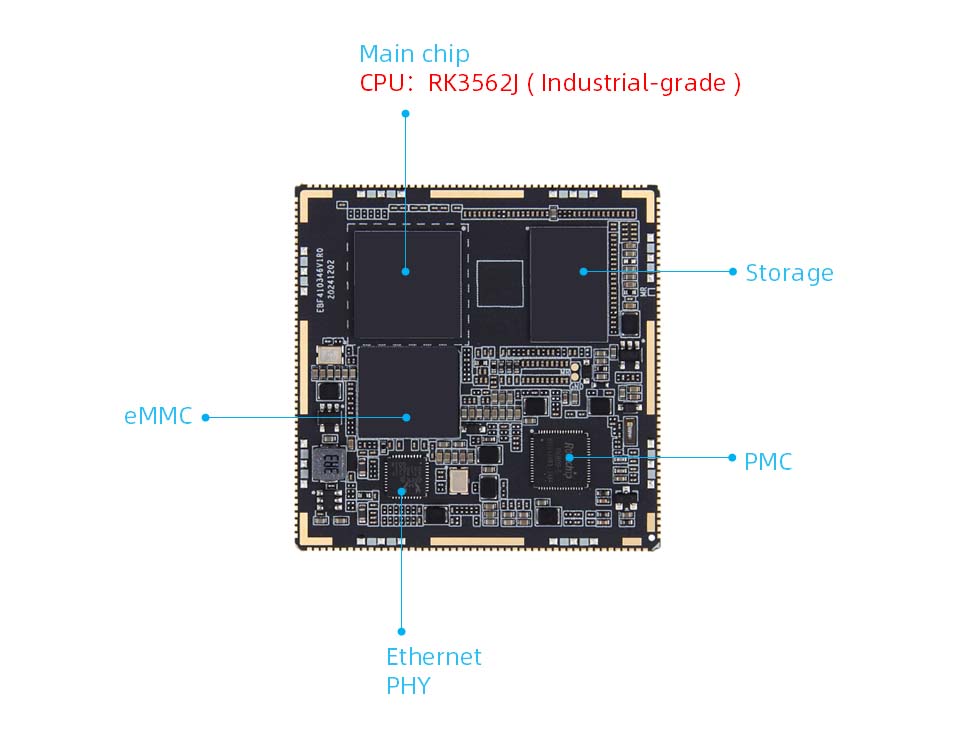

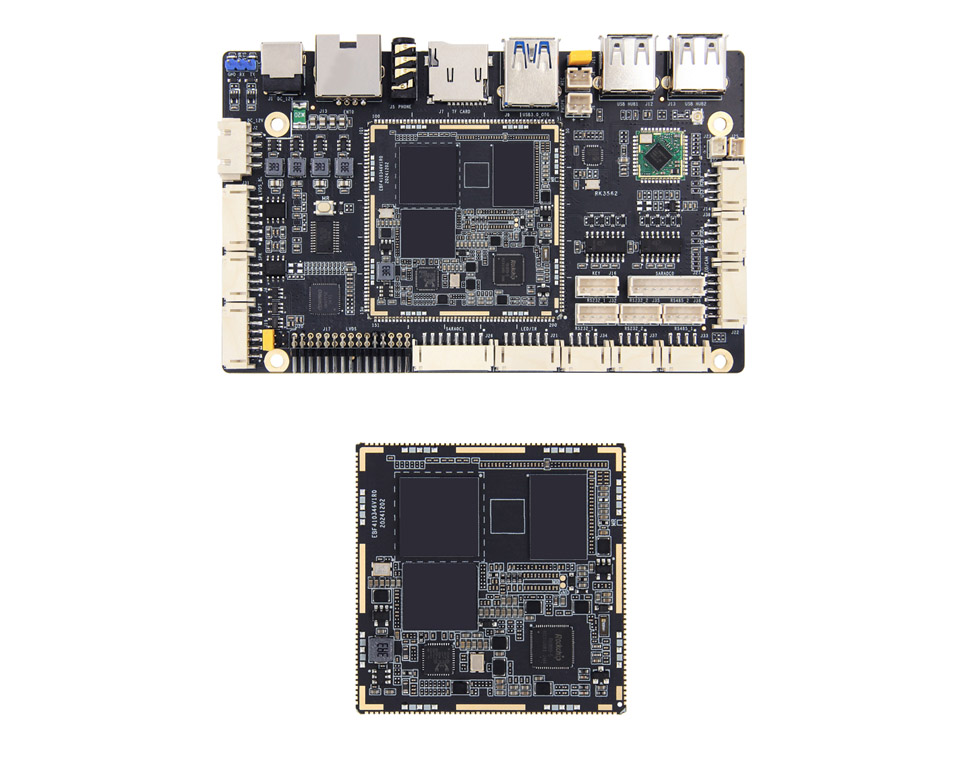

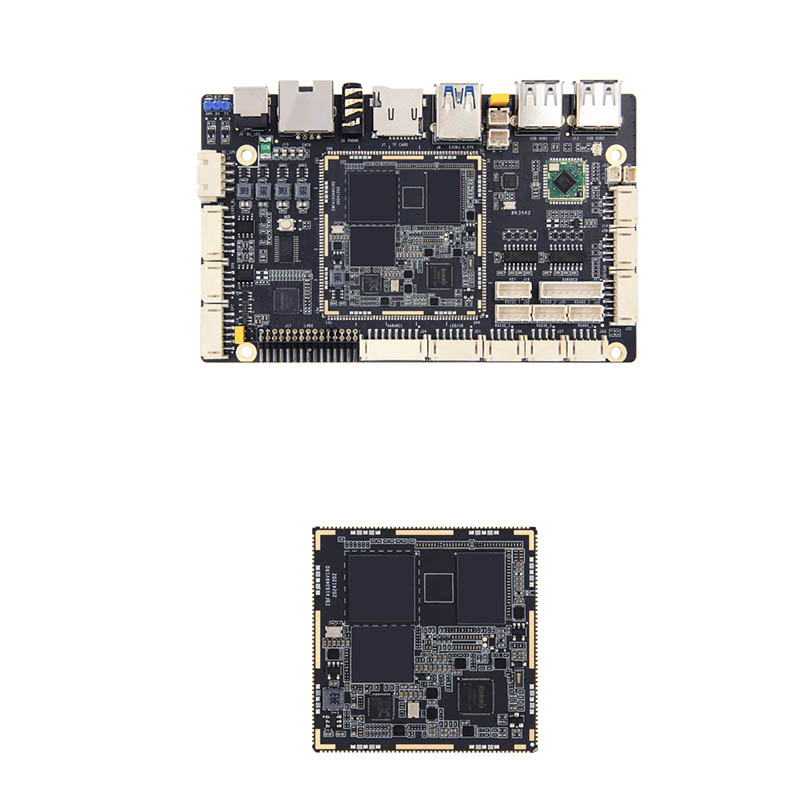

RK3562J CORE POARD Конфигурация оборудования для оборудования

● Основной чип

Модель: RK3562/RK3562J

ЦП: четырехъядерная Cortex-A53, до 2,0 ГГц

GPU: Mali-G52

NPU: 1tops Computing Power (RK3562J промышленного класса без NPU)

● Память: 1/2/4/8GB, LPDDR4/4X (настраиваемая)

● Хранение: 8/32/64/128 ГБ, EMMC (настраиваемый)

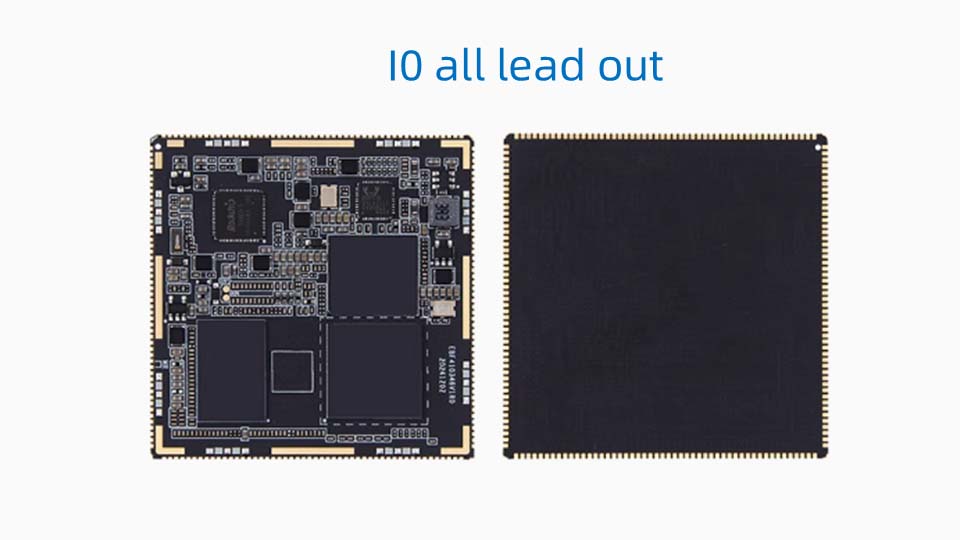

● Интерфейс: интерфейс отверстия штампа, 10 полных свинц

● PCB: 8 слоев, черное погружение в золото дизайн

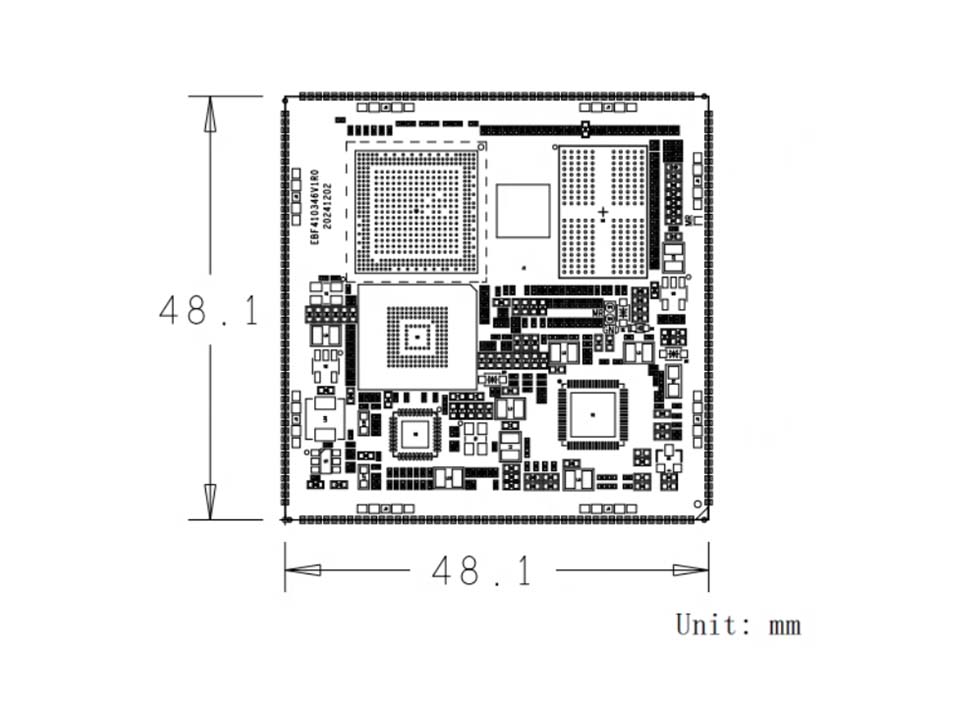

● Размер: 48,1*48,1 мм

Сигнальные булавки

● IO: 86 штифтов GPIO, включая 1 дифференциальные часы, 3 кнопки и 1 штифт управления питанием

● Сетевой порт: 1 Gigabit Ethernet

● Серийный порт: 10

● 12C: 6

● SPI: 3

● Может: 2

● АЦП: 13

● PWM: 15

● 12S: 2

● USB3.0 OTG: 1

● Хост USB2.0: 1

● Камера: Mipics12lane*4

● SDMMC: 2

● SPK: 1

● Вывод аудио: 1

● Микрос: 1

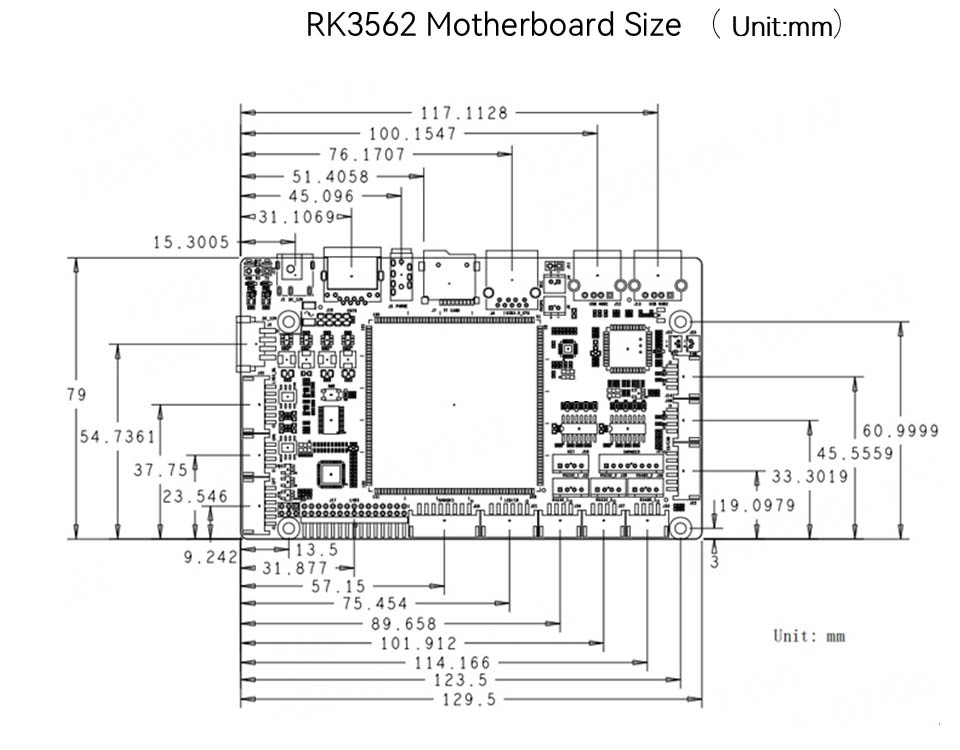

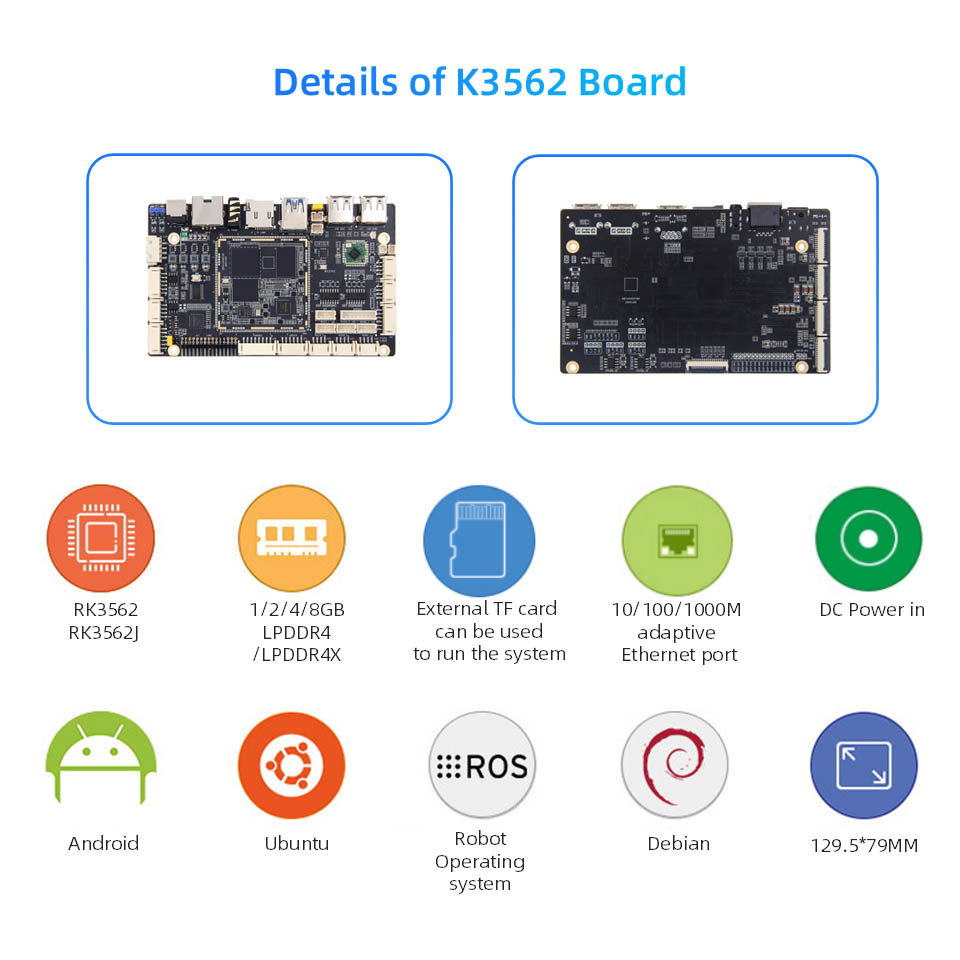

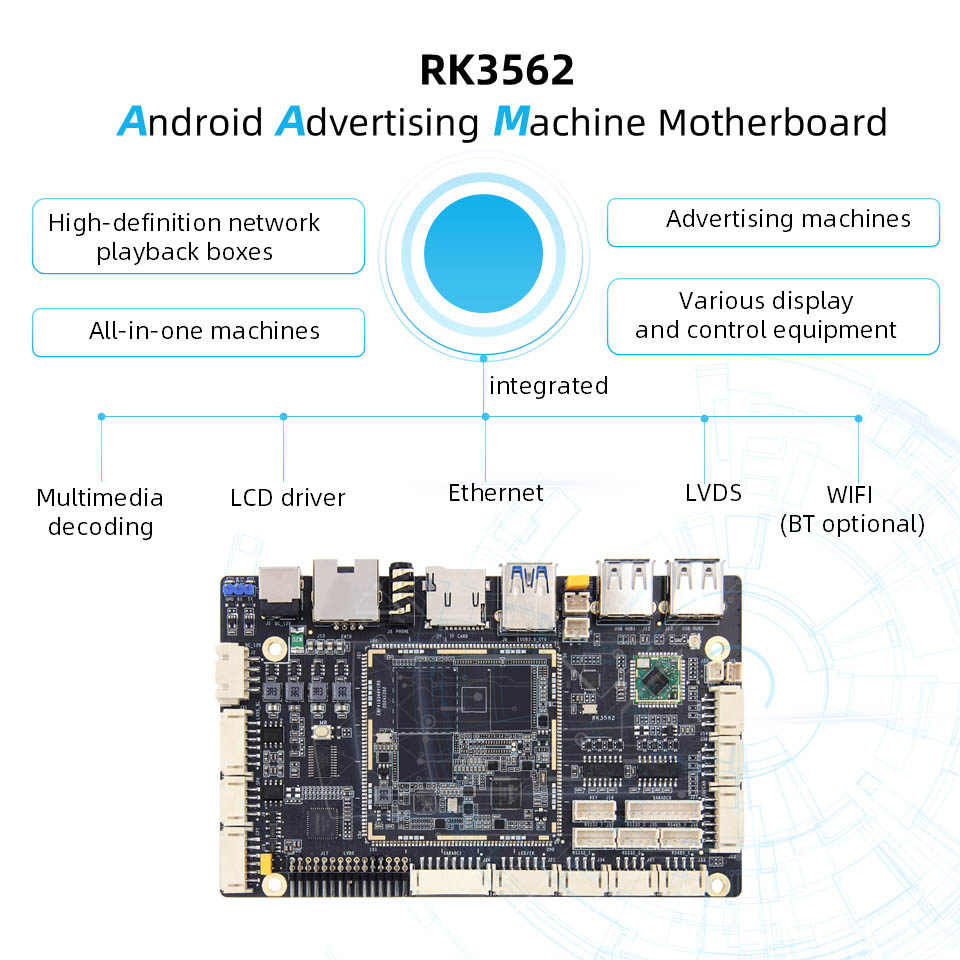

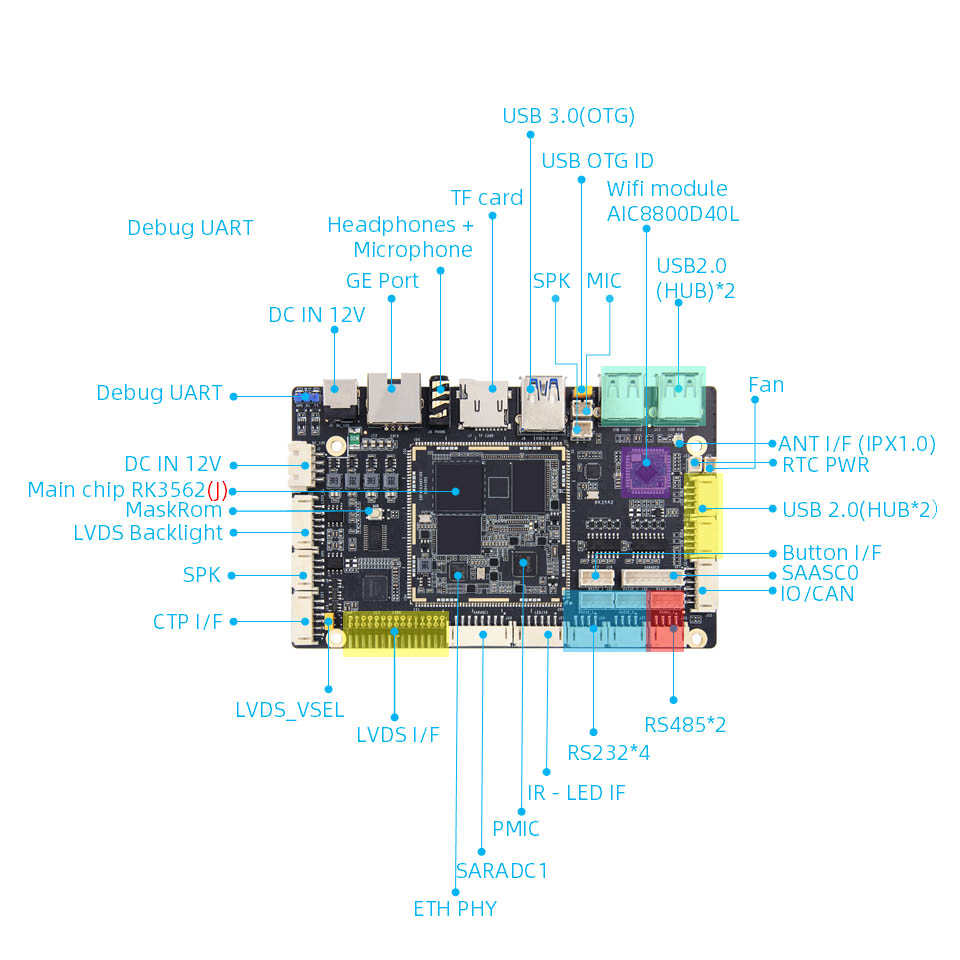

Rk3562j Материнская конфигурация оборудования для материнской платы

● Основной чип:

Модель: RK3562/RK3562JCPU: четырехъядерная Cortex-A53, основная частота до 2,0GHZGPU: MALI-G52NPU: 1TOPS COMPUTING POWER (RK3562J без NPU).

● Память: 1/2/4/8GB, LPDDR4/4X (настраиваемая)

● Хранение: 8/32/64/128 ГБ, EMMC (настраиваемый)

● Интерфейс питания: DC 12V@2a DC вход

● Ethernet: гигабитный сетевой порт*1, поддерживает скорость передачи данных 10/100/1000 Мбит/с.

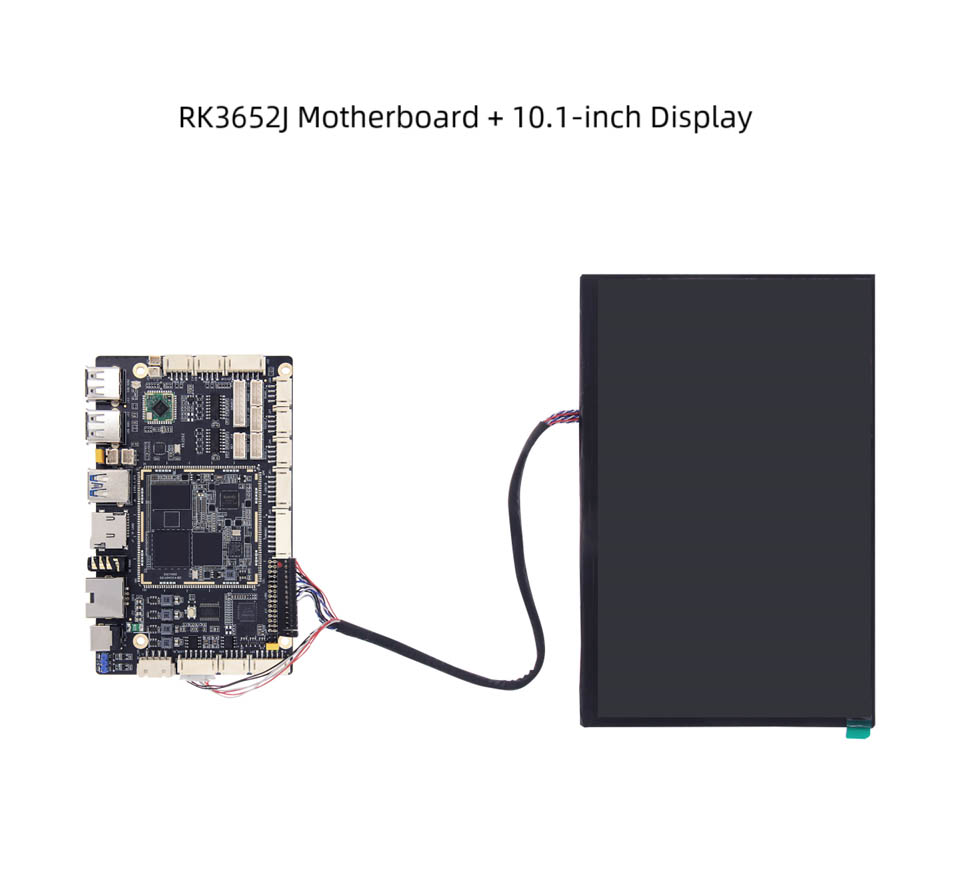

● LVDS: 2*15PIN LVDS Интерфейс экрана*1

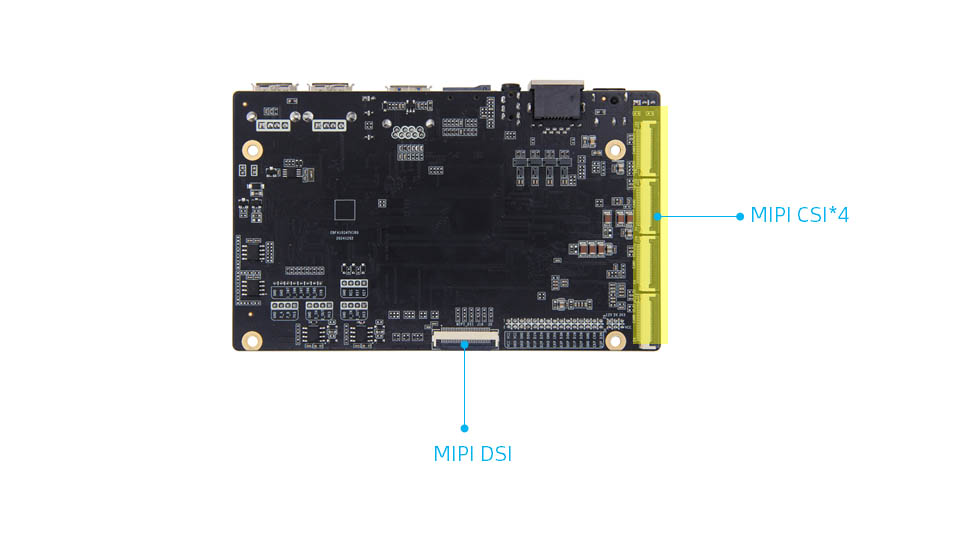

● MIPI-DSI: интерфейс экрана MIPI*1, интерфейс MIPIDSI и LVDS используется повторно, а по умолчанию подключение к экрану LVDS. Если вы решите подключиться к Mipidsi, вам нужно изменить резистор

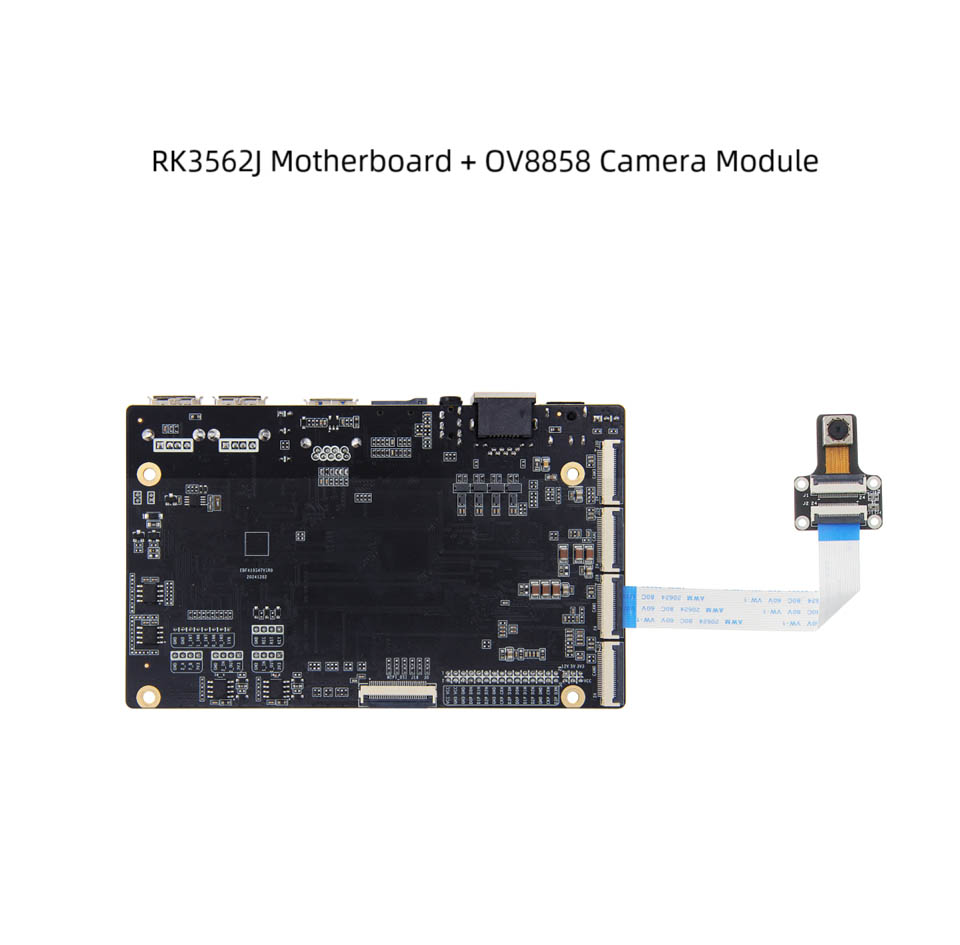

● MIPI-CSI: интерфейс камеры MIPI*4, может быть подключен к камере магазина IMX415/OV8858 (комбинация по умолчанию-камера OV8858)

● емкостный сенсорный экран: интерфейс сенсорного экрана LVDS*1

● Подсветка LCD: интерфейс подсветки LVDS*1

● Интерфейс питания экрана: интерфейс выбора напряжения LVDS*1

● USB2.0: интерфейс USB Hub*4

● USB3.0: USB OTG Интерфейс*1, по умолчанию режим устройства, режим можно выбрать через крышку перемычки

● Wi -Fi: модуль Wi -Fi6, модель: AIC8800D40L

● Владелец карты TF: поддержка карты Micro SD (TF) для запуска системы, до 512 ГБ
