Основная плата TC-RV1126 AI для отверстия для штампа
  • Основная плата TC-RV1126 AI для отверстия для штампаОсновная плата TC-RV1126 AI для отверстия для штампа
  • Основная плата TC-RV1126 AI для отверстия для штампаОсновная плата TC-RV1126 AI для отверстия для штампа
  • Основная плата TC-RV1126 AI для отверстия для штампаОсновная плата TC-RV1126 AI для отверстия для штампа
  • Основная плата TC-RV1126 AI для отверстия для штампаОсновная плата TC-RV1126 AI для отверстия для штампа
  • Основная плата TC-RV1126 AI для отверстия для штампаОсновная плата TC-RV1126 AI для отверстия для штампа
  • Основная плата TC-RV1126 AI для отверстия для штампаОсновная плата TC-RV1126 AI для отверстия для штампа

Основная плата TC-RV1126 AI для отверстия для штампа

TC-RV1126 AI Core Board для отверстия для штампа: Rockchip RV1126 AI Core Board 14-нм четырехъядерный 32-битный процессор A7 с низким энергопотреблением AI Vision RV1126, встроенный процессор нейронной сети 2.0Tops NPU. Встроенный видеокодек Video CODEC, поддержка 4K H.264/H.265@30FPS и многоканальный видеокодекc. Основные платы платформы с открытым исходным кодом Thinkcore и платы для разработки

Отправить запрос

Описание продукта

Основная плата Rockchip RV1126 AI

1.TC-RV1126 AI Основная плата для штампового отверстия Введение
Плата TC-RV1126 AI Core оснащена 14-нм четырехъядерным 32-разрядным процессором A7 с низким энергопотреблением AI Vision RV1126 от превосходного производителя микросхем Rockchip. Он объединяет NEO и FPU. Основная частота составляет до 1,5 ГГц, что позволяет реализовать быстрый запуск FastBoot и поддерживает TrustZone. Технологии и несколько криптографических механизмов.

RV1126 имеет встроенный процессор нейронной сети 2.0Tops NPU, полные инструменты и поддерживающие алгоритмы AI, а также поддерживает прямое преобразование и развертывание Tensorflow, PyTorch, Caffe, MxNet, DarkNet и ONN.

Встроенный видеокодек Video CODEC, поддерживает 4K H.264/H.265@30FPS и многоканальный видеокодек, который может удовлетворить потребности низкой скорости передачи данных, кодирования с низкой задержкой и перцептивного кодирования; RV1126 имеет многоуровневое шумоподавление, 3 кадра HDR и другие технологии.

Основная плата использует технологию иммерсионного золота, размер всего 48 мм * 48 мм; он выводит 172 контакта с I2C, SPI, UART, ADC, PWM, GPIO, USB2.0, SDIO, I2S, MIPI-DSI, MIPI-CSI, CIF, SDMMC, PHY и другими богатыми интерфейсами, которые могут соответствовать приложению требования большего количества сценариев.
Поддержка операционной системы Buildroot + QT, система занимает меньше ресурсов, быстро запускается, работает стабильно и надежно.

Базовые платы и платы для разработки Thinkcore на платформе с открытым исходным кодом. Полный набор решений по настройке аппаратного и программного обеспечения, основанных на Rockchip socs, обеспечивает поддержку процесса проектирования заказчика, от самых ранних стадий разработки до успешного массового производства.

Услуги по дизайну досок
Изготовление индивидуальной несущей платы в соответствии с требованиями клиентов
Интеграция нашей SoM в оборудование конечного пользователя для снижения затрат, уменьшения занимаемой площади и сокращения цикла разработки

Услуги по разработке программного обеспечения
- Прошивка, драйверы устройств, BSP, промежуточное ПО
- Перенос в разные среды разработки
- Интеграция с целевой платформой

Производственные услуги
- Закупка комплектующих
- Объем производства увеличивается
- Индивидуальная маркировка
- Готовые решения под ключ

Встроенные исследования и разработки
Технология
- ОС низкого уровня: Android и Linux, чтобы использовать оборудование Geniatech.
- Перенос драйверов: для настраиваемого оборудования, создание оборудования, работающего на уровне ОС.
â € «Безопасность и аутентичный инструмент: для обеспечения правильной работы оборудования.



RV1126
RV1109
·Четырехъядерный процессор ARM Cortex-A7 и RISC-V MCU
Двухъядерный ARM Cortex-A7 и RISC-V MCU
·250 мс Быстрый старт
250 мс Быстрый старт
·2.0Tops NPU
1.2Топы НПУ
·14 млн интернет-провайдеров с 3F HDR
5 млн интернет-провайдеров с 3F HDR
·Поддержка входа 3 камер одновременно
Поддержка входа 3 камер одновременно
·Кодирование и декодирование видео 4K H.264 / H.265
Кодирование и декодирование видео 5M H.264 / H.265

2.TC-RV1126 AI Основная плата для параметра отверстия для штампа (спецификация)

Структурные параметры

Внешний вид

Форма отверстия штампа

Размер основной платы

48 мм * 48 мм * 1,2 мм

Количество

172 PIN

Слой

слой 6

Параметр производительности

Процессор

Rockchip RV1126 Четырехъядерный процессор ARM Cortex-A7 32-битный маломощный процессор машинного зрения AI с тактовой частотой 1,5 ГГц

NPU

2.0Tops, с сильной совместимостью сетевой модели, поддержкой TensorFlow / MXNet / PyTorch / Caffe и т. Д.

баран

Стандартный 1 ГБ LPDDR4, опционально 512 МБ или 2 ГБ

объем памяти

Стандартный 8 ГБ, 4 ГБ / 8 ГБ / 16 ГБ / 32 ГБ emmc дополнительно

Управление энергопотреблением

Блок управления питанием RK809-2 PMU

Декодирование видео

Декодирование видео 4K H.264 / H.265 30 кадров в секунду

Кодирование видео

Кодирование видео 4K H.264 / H.265 30 кадров в секунду

система

Linux

источник питания

Входное напряжение 5 В, пиковый ток 3 А

Аппаратные особенности

отображать

Поддержка интерфейса MIPI-DSI, 1080P @ 60FPS

Аудио

8-канальный I2S (TDM / PDM), 2-канальный I2S

Ethernet

Поддержка интерфейса Ethernet 10/100/1000 Мбит / с

беспроводная сеть

Расширение через интерфейс SDIO

вебкамера

Поддерживает одновременный ввод 3 камер: 2 MIPI CSI (или LVDS / sub LVDS) и 1 DVP (BT.601 / BT.656 / BT.1120) Поддержка 14 миллионов ISP 2.0 с 3 кадрами HDR

Периферийный интерфейс

USB2.0 OTG, USB2.0 ХОСТ

Интерфейс Gigabit Ethernet, SDIO 3.0 * 2

8-канальный I2S с TDM / PDM, 2-канальный I2S

UART * 6, SPI * 2, I2C * 6, GPIO, CAN, ШИМ

Электрические характеристики

Входное напряжение

5 В / 3 А

Температура хранения

-30 ~ 80 градусов

-20 ~ 60 градусов

Рабочая Температура

-20 ~ 60 градусов


3.TC-RV1126 AI Основная плата для штамповочного отверстия и применения
Основная плата TC-RV1126 имеет следующие характеристики:
Оснащен четырехъядерным процессором машинного зрения RV1126 с низким энергопотреблением и высокой производительностью, встроенным NPU и вычислительной мощностью 2.0Tops;

С многоуровневым шумоподавлением, 3-кадровой технологией HDR, поддержкой 4K H.264/H.265 @ 30FPS и возможностями многоканального кодирования и декодирования видео;

Маленький размер, всего 48 мм * 48 мм;

Вывод 172 контакта, богатые интерфейсные ресурсы;

Поддержка операционной системы Builidroot + QT, занимает меньше ресурсов, запускается быстро, стабильно и надежно.

Полный SDK, включая набор инструментов кросс-компилятора, исходный код BSP, среду разработки приложений, документы для разработки, примеры, алгоритмы распознавания лиц и другие ресурсы, предоставляется пользователям для дальнейшей настройки.

Сценарий применения
Он широко используется для распознавания лиц, распознавания жестов, контроля доступа к воротам, интеллектуальных дверных замков, интеллектуальной безопасности, интеллектуальных веб-камер IPC, интеллектуальных дверных звонков / кошачьих глаз, терминалов самообслуживания, интеллектуальных финансов, интеллектуальных строительных площадок, интеллектуальных путешествий, интеллектуальной медицины. и другие отрасли.



4.TC-RV1126 AI Основная плата для деталей отверстия для штампа

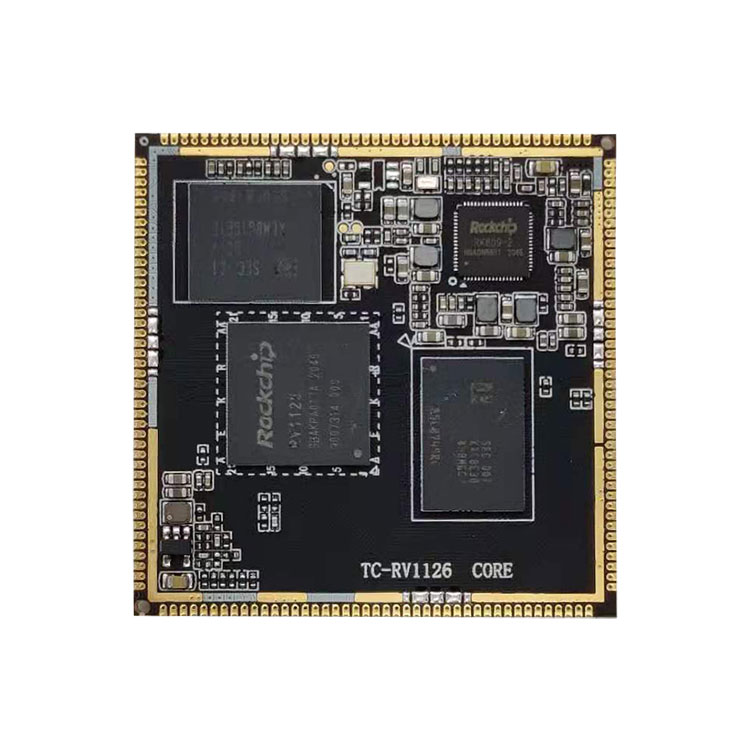

TC-RV1126 AI Основная плата для отверстия штампа Вид спереди



TC-RV1126 AI Основная плата для отверстия штампа Вид спереди



TC-RV1126 AI Основная плата для отверстия штампа Структурная диаграмма



5.TC-RV1126 AI Основная плата для квалификации отверстия для штампа
На производственном предприятии есть импортированные Yamaha автоматические линии укладки, немецкая селективная пайка волной пайки Essa, 3D-SPI, AOI, рентгеновская установка, паяльная паста для проверки паяльной пасты, паяльная станция BGA и другое оборудование, а также технологический процесс и строгий контроль качества. Обеспечьте надежность и стабильность основной платы.



6. доставка, доставка и обслуживание
Платформы ARM, которые в настоящее время запущены нашей компанией, включают решения RK (Rockchip) и Allwinner. Решения РК включают RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Решения Allwinner включают A64; Формы продукции включают основные платы, платы для разработки, материнские платы промышленного управления, интегрированные платы промышленного управления и готовые продукты. Он широко используется в коммерческих дисплеях, рекламных машинах, мониторинге зданий, автомобильных терминалах, интеллектуальной идентификации, интеллектуальных терминалах IoT, AI, Aiot, промышленности, финансах, аэропортах, таможне, полиции, больницах, умном доме, образовании, бытовой электронике и т. Д.

Базовые платы и платы для разработки Thinkcore на платформе с открытым исходным кодом. Полный набор решений по настройке аппаратного и программного обеспечения, основанных на Rockchip socs, обеспечивает поддержку процесса проектирования заказчика, от самых ранних стадий разработки до успешного массового производства.

Услуги по дизайну досок
Изготовление индивидуальной несущей платы в соответствии с требованиями клиентов
Интеграция нашей SoM в оборудование конечного пользователя для снижения затрат, уменьшения занимаемой площади и сокращения цикла разработки

Услуги по разработке программного обеспечения
Прошивка, драйверы устройств, BSP, промежуточное ПО
Перенос в разные среды разработки
Интеграция с целевой платформой

Производственные услуги
Закупка комплектующих
Объем производства увеличивается
Пользовательская маркировка
Готовые решения под ключ

Встроенные исследования и разработки
Технология
- ОС низкого уровня: Android и Linux, чтобы использовать оборудование Geniatech.
- Перенос драйверов: для настраиваемого оборудования, создание оборудования, работающего на уровне ОС.
â € «Безопасность и аутентичный инструмент: для обеспечения правильной работы оборудования.

Информация о программном и аппаратном обеспечении
Основная плата предоставляет схематические диаграммы и диаграммы битовых чисел, нижняя плата платы разработки предоставляет информацию об оборудовании, такую ​​как исходные файлы печатной платы, программный пакет SDK с открытым исходным кодом, руководства пользователя, руководящие документы, исправления для отладки и т. Д.

7. FAQ
1. Есть ли у вас поддержка? Какая там техническая поддержка?
Ответ Thinkcore: мы предоставляем исходный код, схематическую диаграмму и техническое руководство для основной платы для разработки.
Да, техническая поддержка, вы можете задать вопросы по электронной почте или на форумах.

Объем технической поддержки
1. Узнайте, какие программные и аппаратные ресурсы доступны на плате разработки.
2. Как запустить предоставленные тестовые программы и примеры, чтобы плата разработки работала нормально.
3. Как скачать и запрограммировать систему обновлений
4. Определите, есть ли неисправность. Следующие вопросы не входят в сферу технической поддержки, предоставляются только технические обсуждения
â‘´. Как понять и изменить исходный код, саморазборка и имитация печатных плат
⑵. Как скомпилировать и пересадить операционную систему
⑶. Проблемы, с которыми сталкиваются пользователи при самостоятельной разработке, то есть проблемы с пользовательской настройкой.
Примечание. Мы определяем «настройку» следующим образом: для того, чтобы реализовать свои собственные потребности, пользователи сами проектируют, создают или модифицируют любые программные коды и оборудование.

2. Можете ли вы принимать заказы?
Thinkcore ответил:
Предоставляемые услуги: 1. Настройка системы; 2. Настройка системы; 3. Стимулировать развитие; 4. Обновление прошивки; 5. Схема оборудования; 6. Схема печатной платы; 7. Обновление системы; 8. Построение среды разработки; 9. Метод отладки приложения; 10. Методика испытаний. 11. Больше индивидуальных услуг… ‰

3. На какие детали следует обратить внимание при использовании основной платы Android?
Любой продукт после определенного периода использования будет иметь небольшие проблемы того или иного рода. Конечно, основная плата Android не является исключением, но если вы будете правильно ее обслуживать и использовать, обратите внимание на детали, и многие проблемы могут быть решены. Обычно обращайте внимание на мелкие детали, вы можете принести себе много удобства! Я верю, что вы обязательно захотите попробовать. .

Прежде всего, при использовании основной платы Android вам необходимо обратить внимание на диапазон напряжения, который может принимать каждый интерфейс. В то же время убедитесь, что соединитель совпадает с положительным и отрицательным направлениями.

Во-вторых, очень важно размещение и транспортировка основной платы Android. Его нужно размещать в сухом помещении с низкой влажностью. При этом необходимо обратить внимание на антистатические меры. Таким образом, основная плата Android не будет повреждена. Это поможет избежать коррозии основной платы Android из-за высокой влажности.


В-третьих, внутренние части основной платы Android относительно хрупкие, и сильные удары или давление могут вызвать повреждение внутренних компонентов основной платы Android или изгиб печатной платы. так что. Старайтесь не допускать ударов основной платы Android твердыми предметами во время использования.

4. Сколько типов пакетов обычно доступно для встроенных базовых плат ARM?
Встроенная основная плата ARM - это электронная материнская плата, которая объединяет и инкапсулирует основные функции ПК или планшета. Большинство встроенных базовых плат ARM объединяют ЦП, устройства хранения и контакты, которые подключаются к поддерживающей объединительной плате через контакты для реализации системного чипа в определенной области. Люди часто называют такую ​​систему однокристальным микрокомпьютером, но точнее было бы называть ее встроенной платформой разработки.

Поскольку основная плата объединяет общие функции ядра, она обладает универсальностью, так как основная плата может настраивать различные объединительные платы, что значительно повышает эффективность разработки материнской платы. Поскольку встроенная основная плата ARM отделена как независимый модуль, это также снижает сложность разработки, повышает надежность, стабильность и ремонтопригодность системы, ускоряет вывод на рынок, профессиональные технические услуги и оптимизирует затраты на продукцию. Потеря гибкости.

Три основных характеристики основной платы ARM: низкое энергопотребление и мощные функции, двойной набор команд 16/32/64-разрядный и многочисленные партнеры. Небольшие размеры, низкое энергопотребление, низкая стоимость, высокая производительность; поддержка двойного набора инструкций Thumb (16-бит) / ARM (32-бит), совместимого с 8-битными / 16-битными устройствами; используется большое количество регистров, и скорость выполнения инструкций выше; Большинство операций с данными выполняются в регистрах; режим адресации гибкий и простой, а эффективность выполнения высокая; длина инструкции фиксирована.

В продуктах для встраиваемых основных плат серии AMR от Si NuclearТехнология используются эти преимущества платформы ARM. Компоненты Процессор Процессор - самая важная часть основной платы, которая состоит из арифметического блока и контроллера. Если основная плата RK3399 сравнивает компьютер с человеком, то центральный процессор - это его сердце, и из этого видно его важную роль. Независимо от типа ЦП, его внутреннюю структуру можно разделить на три части: блок управления, логический блок и блок памяти.

Эти три части координируются друг с другом, чтобы анализировать, оценивать, вычислять и контролировать скоординированную работу различных частей компьютера.

Память Память - это компонент, используемый для хранения программ и данных. Для компьютера только с памятью он может иметь функцию памяти для обеспечения нормальной работы. Существует много типов хранилищ, которые можно разделить на основную и вспомогательную в зависимости от их использования. Основная память также называется внутренней памятью (называемой памятью), а вспомогательная память также называется внешней памятью (называемой внешней памятью). Внешнее хранилище обычно представляет собой магнитные носители или оптические диски, такие как жесткие диски, гибкие диски, ленты, компакт-диски и т. Д., Которые могут хранить информацию в течение длительного времени и не зависят от электричества для хранения информации, а управляются механическими компонентами, скорость намного ниже, чем у процессора.

Память относится к компоненту хранения на материнской плате. Это компонент, с которым ЦП напрямую взаимодействует и использует его для хранения данных. В нем хранятся данные и программы, которые используются в данный момент (то есть выполняются). Его физическая сущность - одна или несколько групп. Интегральная схема с функциями ввода и вывода данных и хранения данных. Память используется только для временного хранения программ и данных. После выключения питания или сбоя в подаче электроэнергии все программы и данные будут утеряны.

Существует три варианта соединения между основной платой и нижней платой: межплатный разъем, золотой палец и отверстие для штампа. Если используется решение с разъемом «плата-плата», преимуществом является простота подключения и отключения. Но есть следующие недостатки: 1. Плохая сейсмостойкость. Межплатный разъем легко ослабляется из-за вибрации, что ограничивает применение основной платы в автомобильной продукции. Для фиксации основной платы можно использовать такие методы, как нанесение клея, завинчивание, пайка медной проволоки, установка пластиковых зажимов и изгибание экранирующей крышки. Однако при массовом производстве каждый из них обнаружит множество недостатков, что приведет к увеличению количества брака.

2. Нельзя использовать для тонких и легких продуктов. Расстояние между основной платой и нижней пластиной также увеличилось, по крайней мере, до 5 мм, и такая основная плита не может использоваться для разработки тонких и легких продуктов.

3. Работа плагина может вызвать внутреннее повреждение печатной платы. Площадь основной платы очень большая. Когда мы вытаскиваем основную плату, мы должны сначала поднять одну сторону с силой, а затем вытащить другую сторону. В этом процессе неизбежна деформация печатной платы основной платы, что может привести к сварке. Внутренние травмы, например, точечное растрескивание. Треснувшие паяные соединения не вызовут проблем в краткосрочной перспективе, но при длительном использовании они могут постепенно терять контакт из-за вибрации, окисления и других причин, образуя разрыв цепи и вызывая отказ системы.

4. Высокий уровень брака при массовом производстве заплат. Межплатные разъемы с сотнями контактов очень длинные, и небольшие ошибки между разъемом и платой будут накапливаться. На этапе пайки оплавлением во время массового производства между печатной платой и разъемом возникает внутреннее напряжение, и это внутреннее напряжение иногда тянет и деформирует печатную плату.

5. Сложность тестирования при серийном производстве. Даже если используется межплатный соединитель с шагом 0,8 мм, по-прежнему невозможно напрямую контактировать с разъемом с помощью наперстка, что создает трудности при разработке и изготовлении испытательного приспособления. Хотя здесь нет непреодолимых трудностей, все трудности со временем проявятся в увеличении стоимости, и шерсть должна быть от овец.

Принятие решения с использованием золотого пальца дает следующие преимущества: 1. Очень удобно подключать и отключать. 2. Стоимость технологии золотого пальца при массовом производстве очень низка.

Недостатки: 1. Поскольку часть золотого пальца требует гальванического покрытия золотом, цена процесса золотого пальца очень высока при низкой производительности. Производственный процесс на фабрике дешевых печатных плат недостаточно хорош. С плитами много проблем, и качество продукции не может быть гарантировано. 2. Его нельзя использовать с тонкими и легкими изделиями, такими как межплатные разъемы. 3. На нижней плате необходим слот для высококачественной видеокарты ноутбука, что увеличивает стоимость продукта.

Принятие схемы отверстий для штампа приводит к недостаткам: 1. Трудность разборки. 2. Площадь основной платы слишком велика, и существует риск деформации после пайки оплавлением, и может потребоваться ручная пайка нижней платы. Всех недостатков первых двух схем больше нет.

5. Вы сообщите мне время доставки основной платы?
Thinkcore ответил: Заказы на небольшие партии образцов, при наличии на складе оплата будет отправлена ​​в течение трех дней. Большое количество заказов или индивидуальных заказов может быть отправлено в течение 35 дней при нормальных обстоятельствах.
