Allwinner H618 Core Board

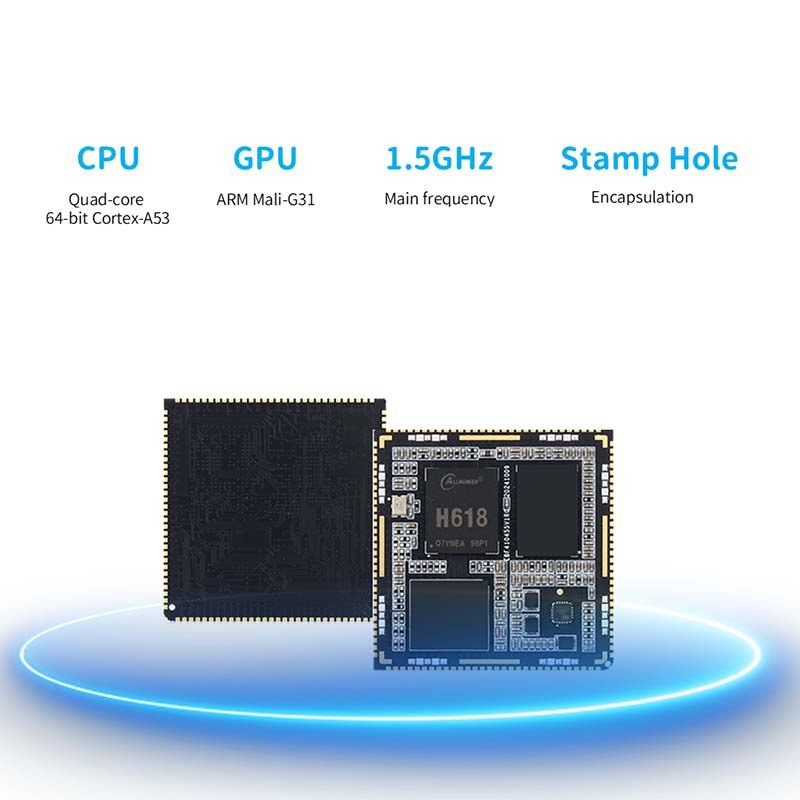

● В этой плате A1 Hore Doer Core (TP-A1CS) используется AllWinner H618 в качестве основного чипа 64-битного четырехъядерного процессора Cortex-A53, основной частоты 1,5 ГГц, интегрированный Mali-G31GPU, с богатыми аудио и видео интерфейсами, можно широко использоваться в телевизионных ящиках, умных экранах и других полевых полетах.

● Поддерживает кодирование и декодирование нескольких видео форматов, поддерживает до 8K@24FPS H.265 декодирование и 4K@25FPS H.264 и поддерживает выпуск отображения HDMI до 4K@60FPS.

● Предоставляет два варианта памяти и хранения, память LPDDR4. Дополнительные 2 ГБ/4 ГБ, хранилище EMMC 3 параметры 8 ГБ/32 ГБ.

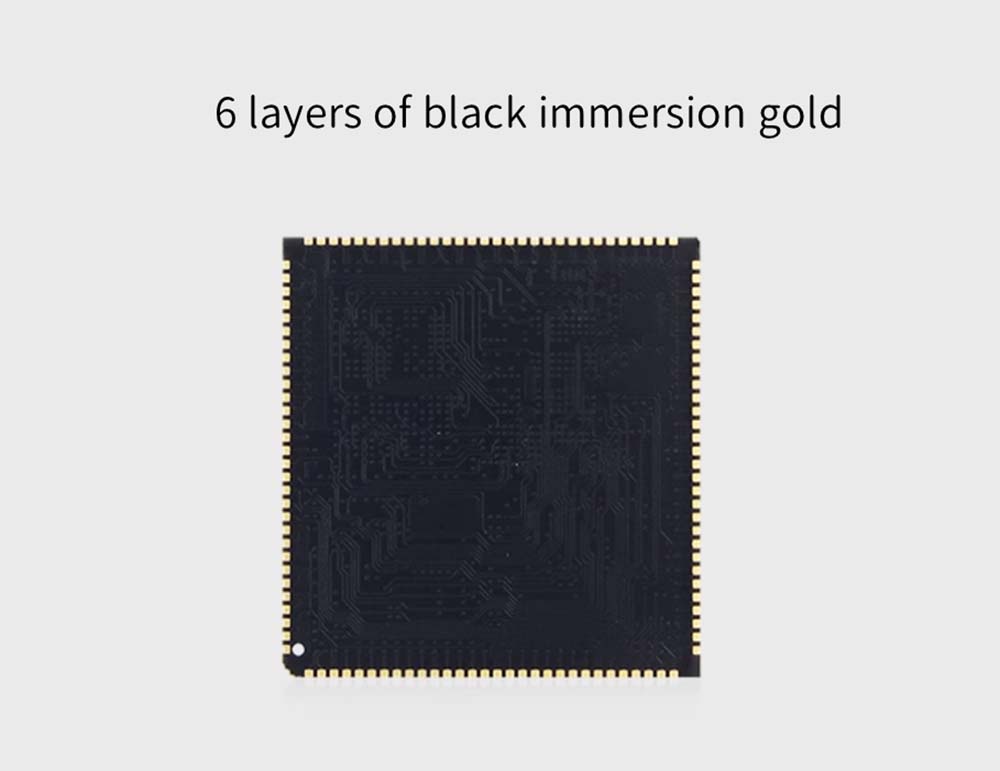

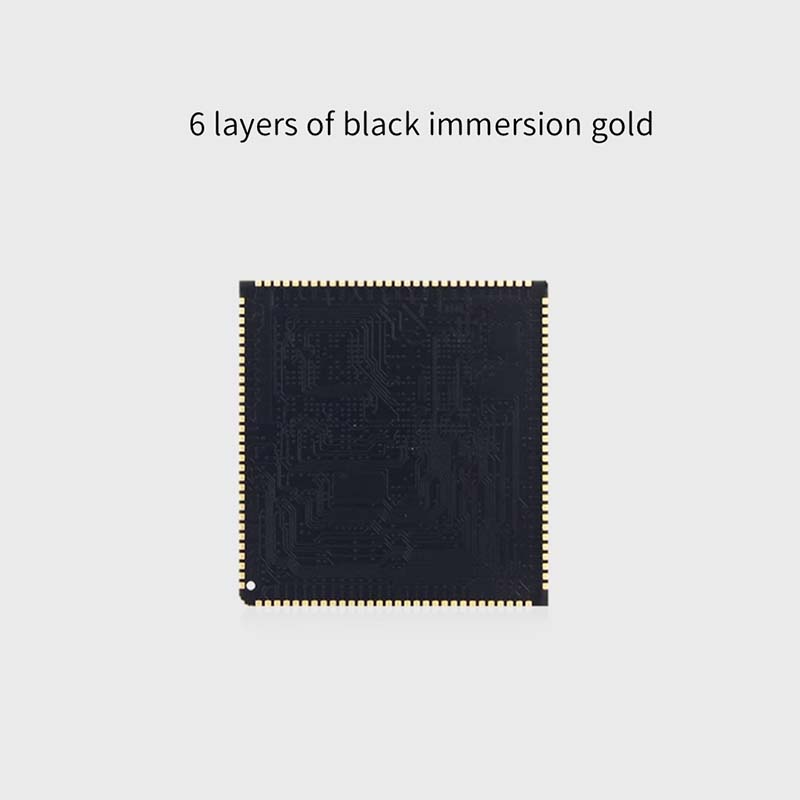

● Приняв конструкцию интерфейса штампов, плата составляет всего 40*40 мм размера, маленький и изысканный, с 6 слоями черного погружения золота. В дополнение к DDR, EMMC Bus, LRADC, I0 полностью выведен

● Периферийный интерфейс богат, а базовая плата выводит USB OTG/HOST, I2CSPI, PWM, I2S, HDMI, UART и другие интерфейсы через соединение отверстия в штампе.

● Официально поддерживает основной Android TV, Debain, изображения операционной системы Ubuntu и могут применяться к более чем 6 различным средам приложений.

● Соответствующая полная доска по лестнице Luban Cat A110 предоставляет учебные пособия и наборы для разработки водителей SDK, а информация полностью открыта, что удобно для использования пользователями и вторичной разработкой.

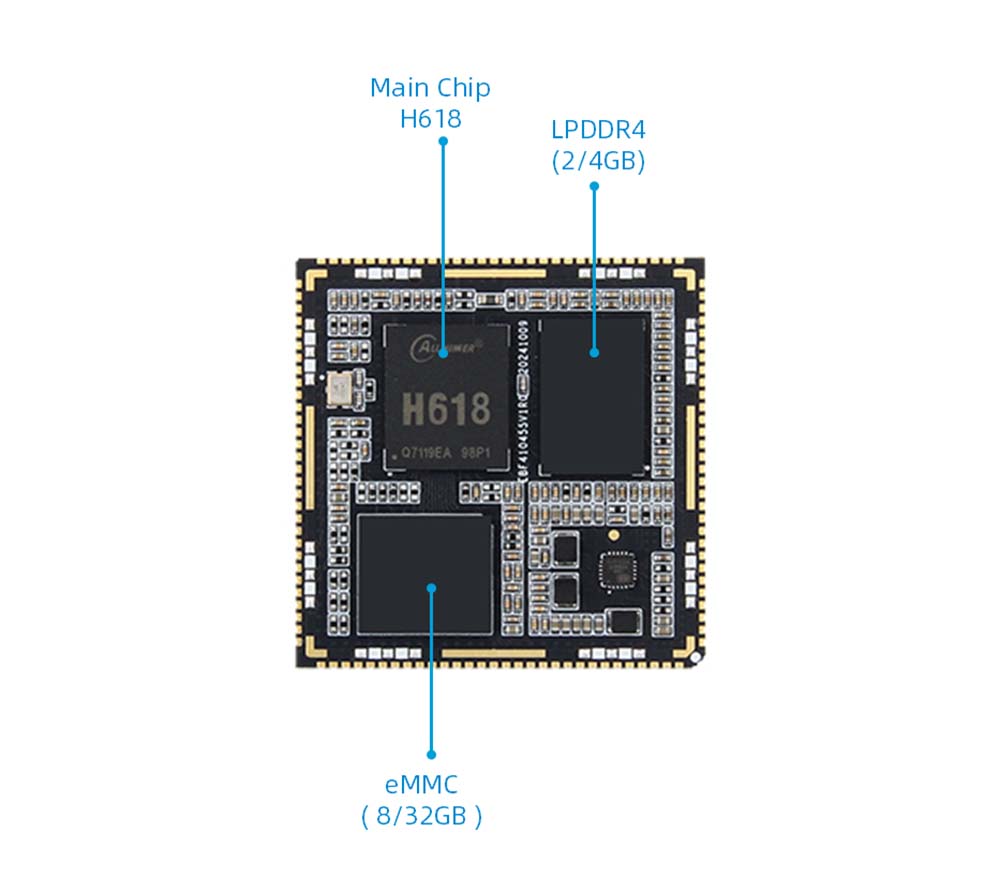

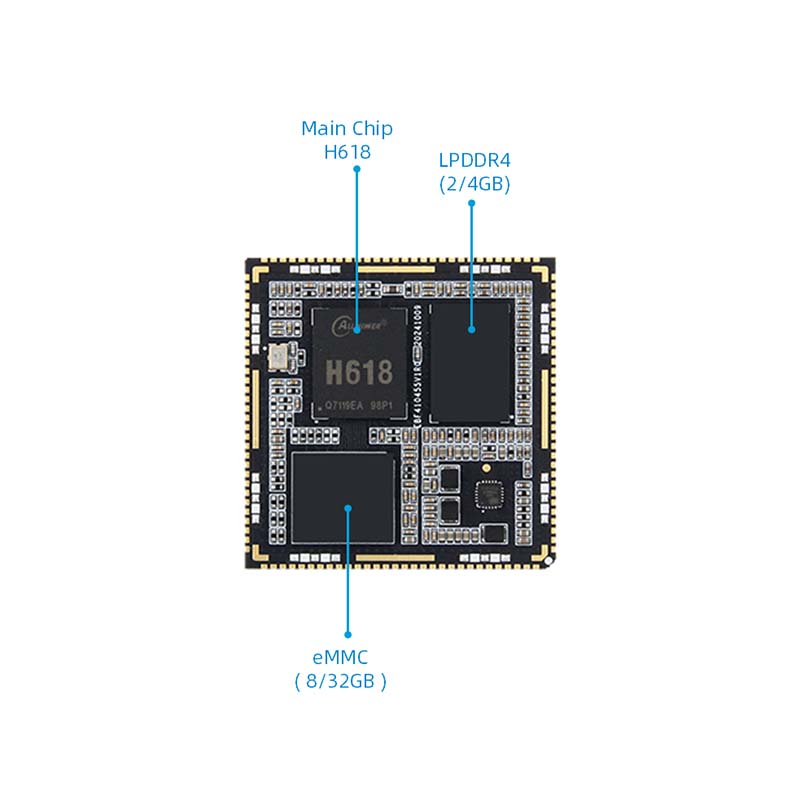

Параметры основной платы H618

● Основной чип: Allwinner H618

● ЦП: 4-ядерная 64-битная кора-A53

● COPP: Arm Malizo-G31

● Память: встроенный LPDDR4, 2/4GB

● Хранение: EMMC, 8/32 ГБ, поддерживает загрузочную систему EMMC

● Интерфейс: в дополнение к DDR, EMMC Bus, LRADC, 10 полных вывода, включая GPI088, в том числе 8 USB -посвященный, 1 сброс сброса AP, 1 включение Bluetooth, 1 Wi -Fi, 1 кнопка FEL.

● PCB: 6 слоев, дизайн погружения золота

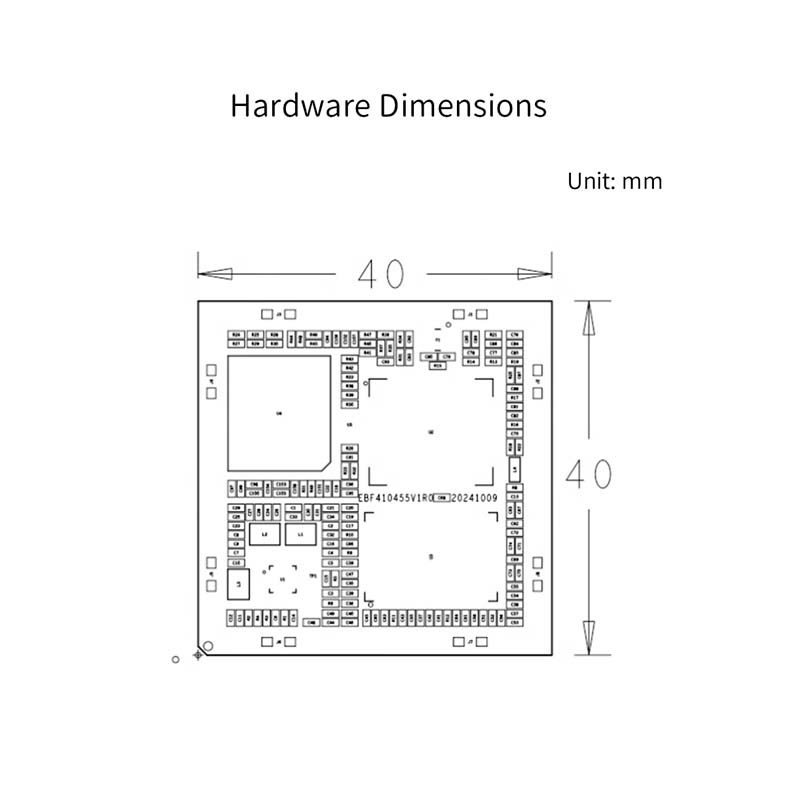

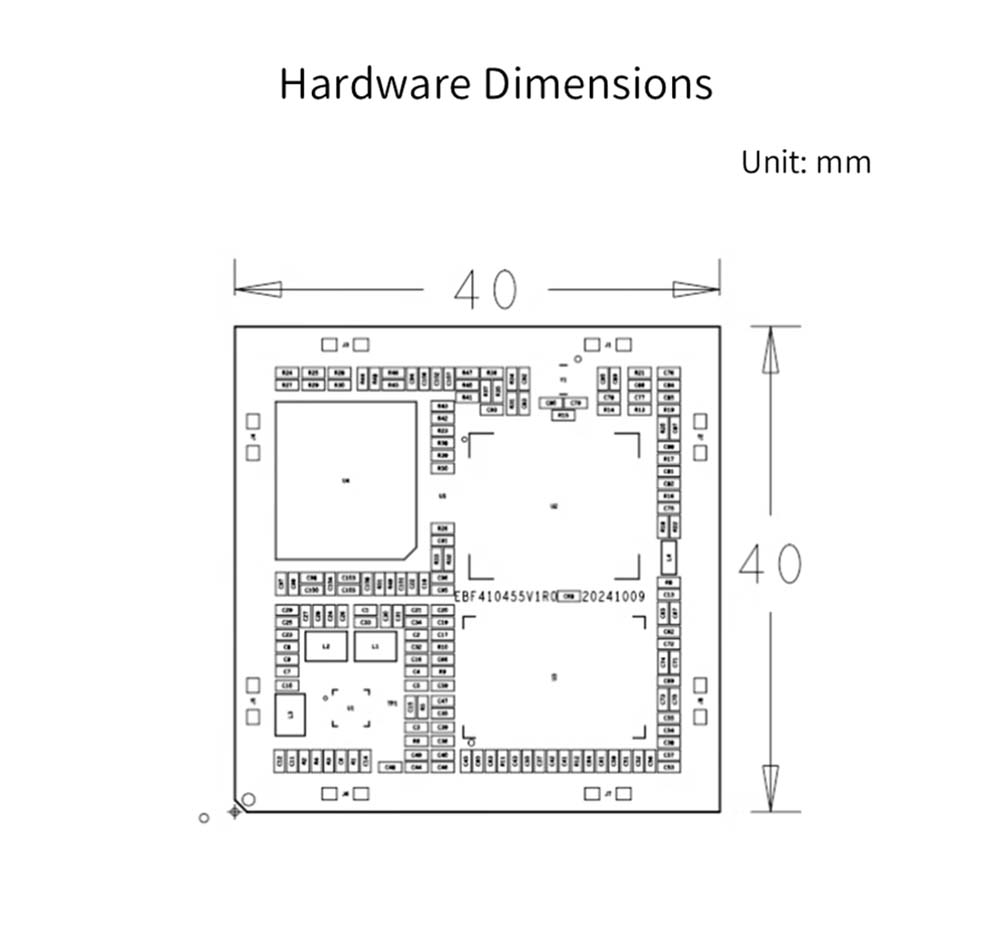

● Размер: 40*40 мм

Интерфейс сигнала

● Сетевой порт: 1 Gigabit Ethernet

● JTAG: 1

● Аудио: 1, левый и правый каналы

● Серийный порт: 6

● 12C: 5

● SPI: 2

● ШИМ: 4

● 12S: 3

● USB OTG: 1

● USB -хост: 3

● HDMI: 1

● SD: 1

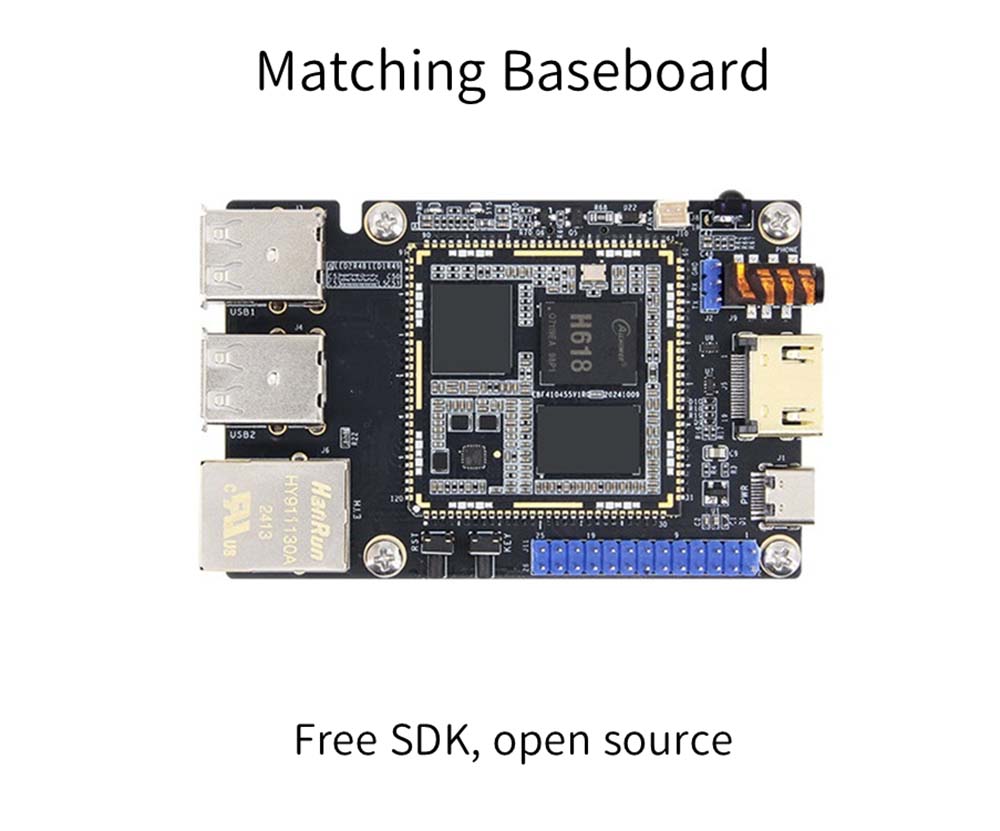

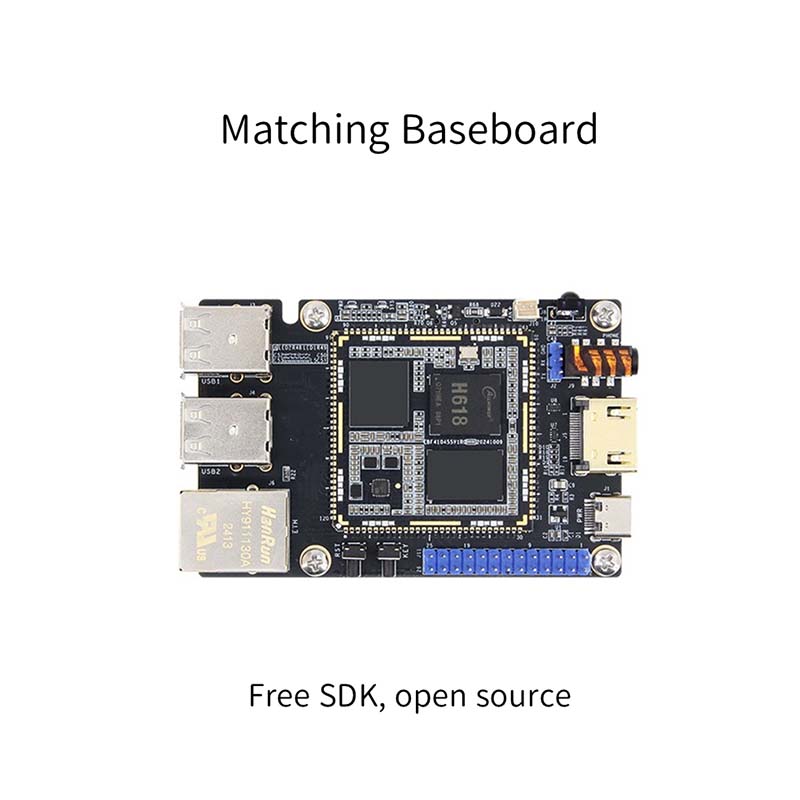

Соответствующее плинтус доступен

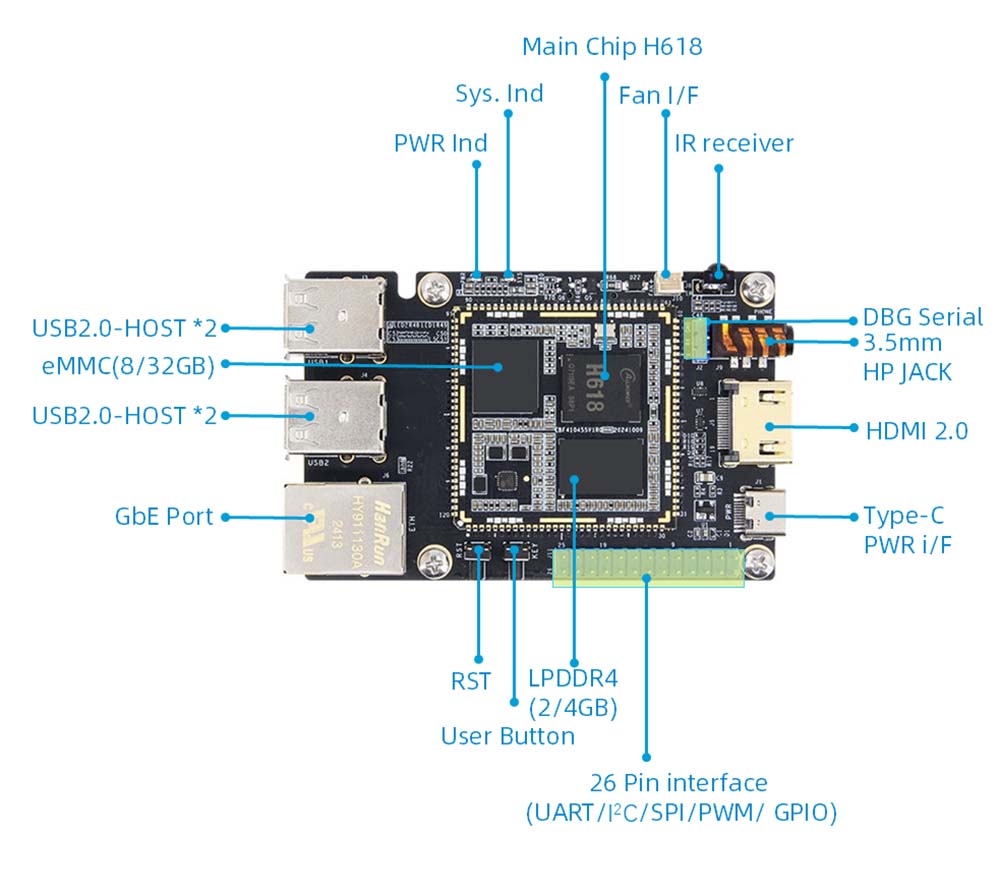

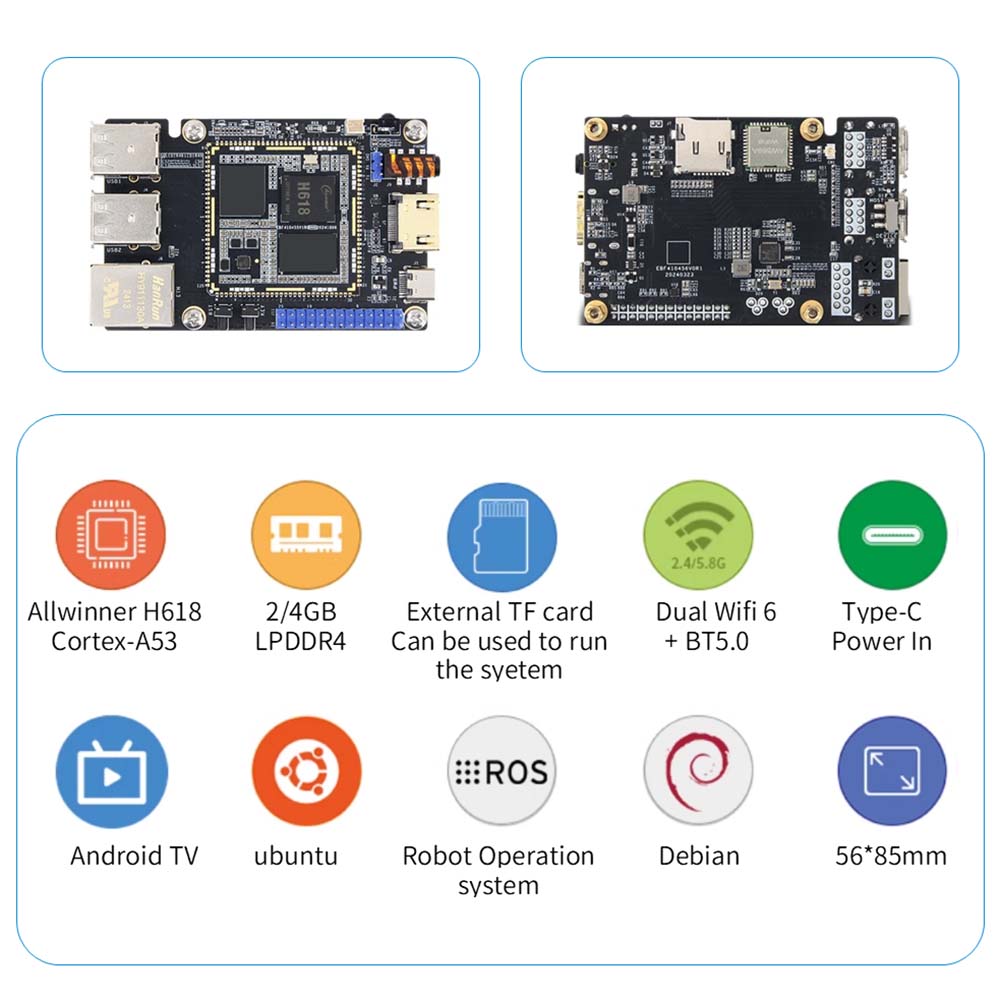

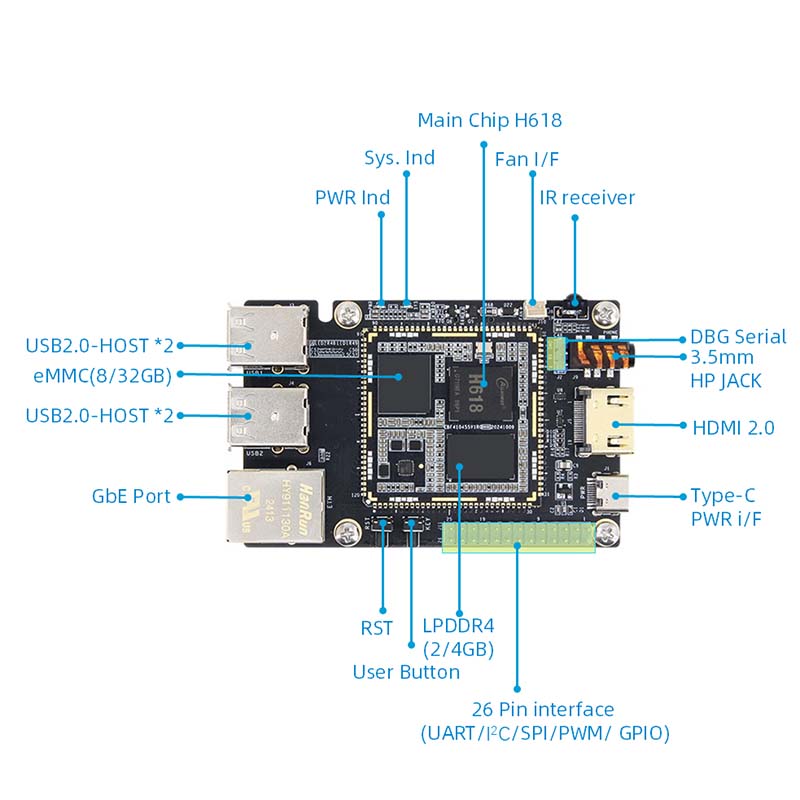

H618 Параметры оборудования материнской платы

1. ЦП: Основной чип: Allwinner H618, 4-ядерная 64-битная Cortex-A53

2. Guu: MM G31 MP2

3. память: встроенный LPDDR4, 2/4GB

4. Хранение: EMMC, 8/32 ГБ, поддерживает загрузочную систему EMMC

5. Power Interface: 5V@3A DC вход, интерфейс Type-C, также может использоваться для сжигания изображений

6. Y Ethernet: 10/100/1000 м адаптивный порт Ethernet

7. USB2.0: USB-хост Type-A Интерфейс*4

8. Выбор USB-OTG: хост при переключении на Type-A, устройство при переключении на Type-C

9. HDMI: HDMI2,0 Интерфейс экрана*1, поддерживает 1920x1080@60 кадров в секунду Linux и 4096x2160 при 60 кадров в секунду Android TV System

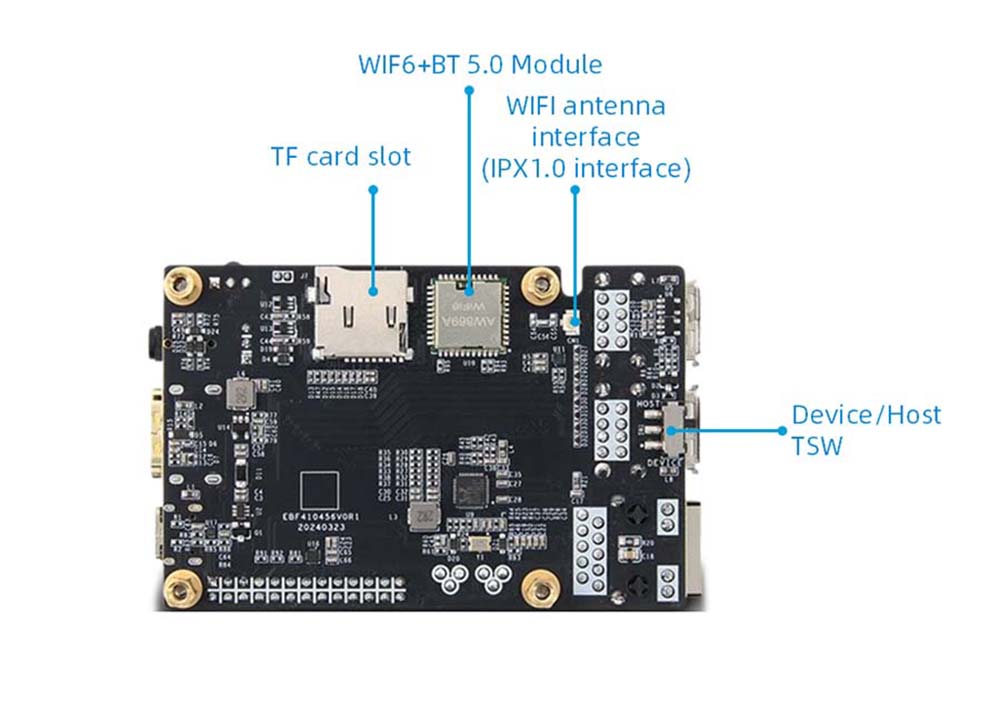

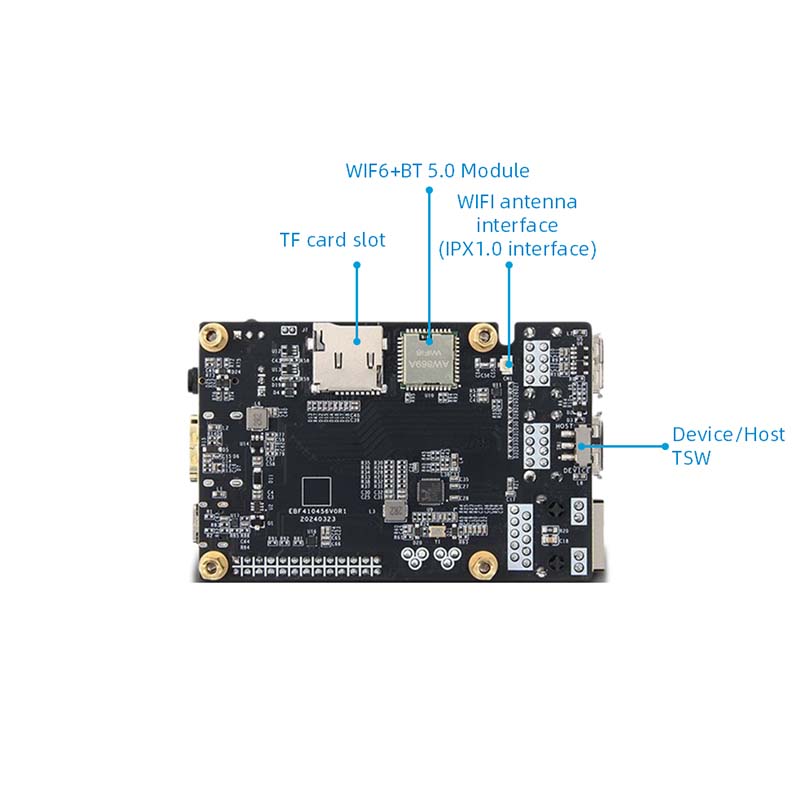

10. Wi-Fi+Bluetooth: бортовая поддержка 2.4G/5,8 г двойной диапазон Wi-Fi6+BLE5.0, модель: AW869A

11. Держатель карты TF: интерфейс SD3.0, поддерживает до 512 ГБ, поддерживает систему загрузки карт TF

12. Интерфейс I0: 26 PIN 2.54 PIN -интерфейс, поддерживает GPIO, SPI, I2C, UART, Функции SWM

13. отладка последовательного порта: Параметр по умолчанию 115200-8-N-1

14. Audio: 3,5 мм интерфейс наушников*1;

15. Кнопка: кнопка сброса*1, пользовательская кнопка*1

16. светодиод: индикатор питания*1; Индикатор системы "1

17. Инфракрасный приемник: Функция поддержки инфракрасного удаленного управления

18. Интерфейс вентилятора: установка поддержки 5 В вентилятора для рассеивания тепла

19. Размер: 56*85 мм
