RK3588 Совет по развитию доски

Что такое правление RK3588 для совета директоров по развитию?

Доска для разработки доски RK3588 направлена на то, чтобы обеспечить гибкие комбинации между основной платой и функциональными подборами (плата-носителя) путем принятия модульной конструкции и использования стандартизированных интерфейсов (например, PCIe, MXM, высокоскоростных разъемов платы до борта)

По сравнению с интегрированной платой или односознательным компьютером, материнская плата доски допускает следующие основные преимущества:

Сравнение с традиционными досками развития

Ключевые особенности совета по разработке RK3588

● Мощный SOC: RockChip RK3588 (8-ядерная Cortex-A76/A55, 6TOPS NPU)

● Модульная конструкция: гибкие разъемы B2B для пользовательского расширения

● Высокоскоростные интерфейсы: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA

● Multi-Display: поддерживает 8K@60FPS + 4K при 60 кадров в секунду одновременный выход

● Промышленное качество: от -40 ° C до +85 ° C

● Богатые интерфейсы: Mini PCIe, M.2 M M, MIPI CSI

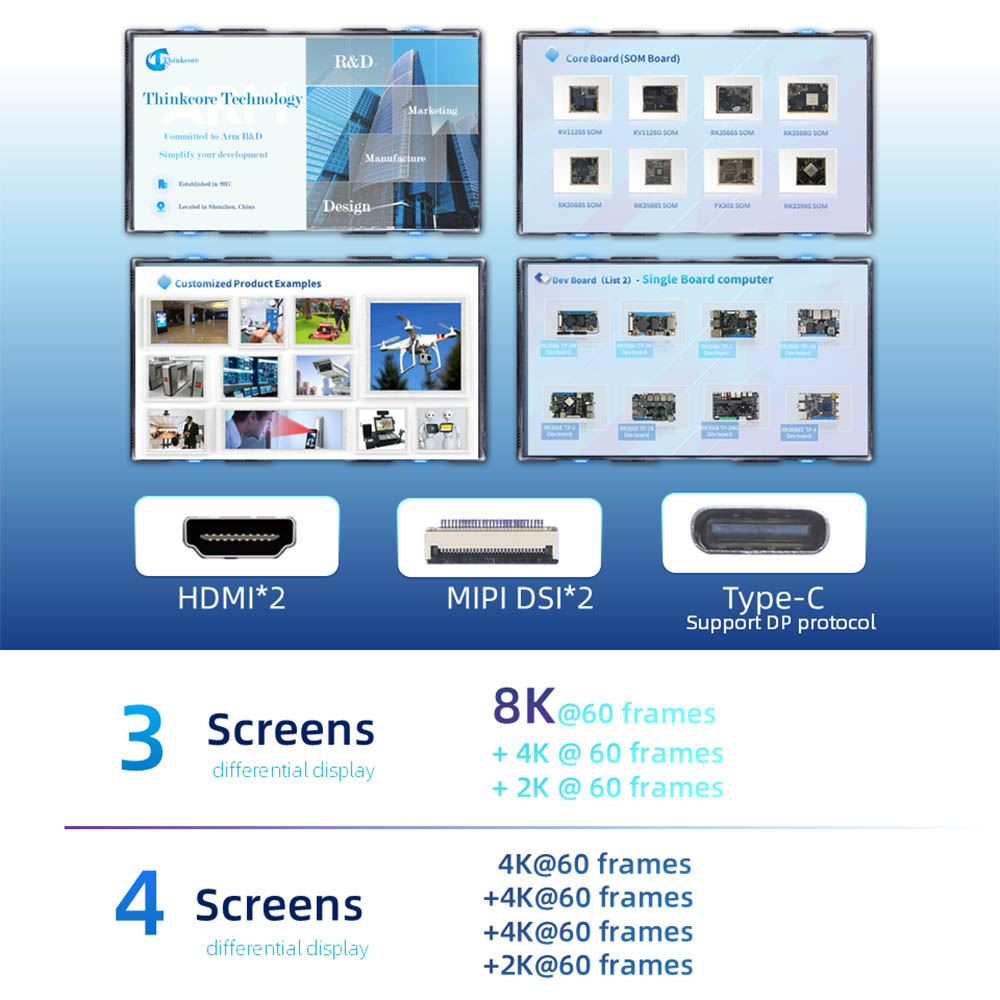

● Многократный дисплей различный дисплей: поддерживает трехэкранный гетерогенный дисплей и четырехэкранный гетерогенный дисплей. HDMI*2; MIPI DSI*2; Type-C (поддерживает протокол DP)

Технические спецификации

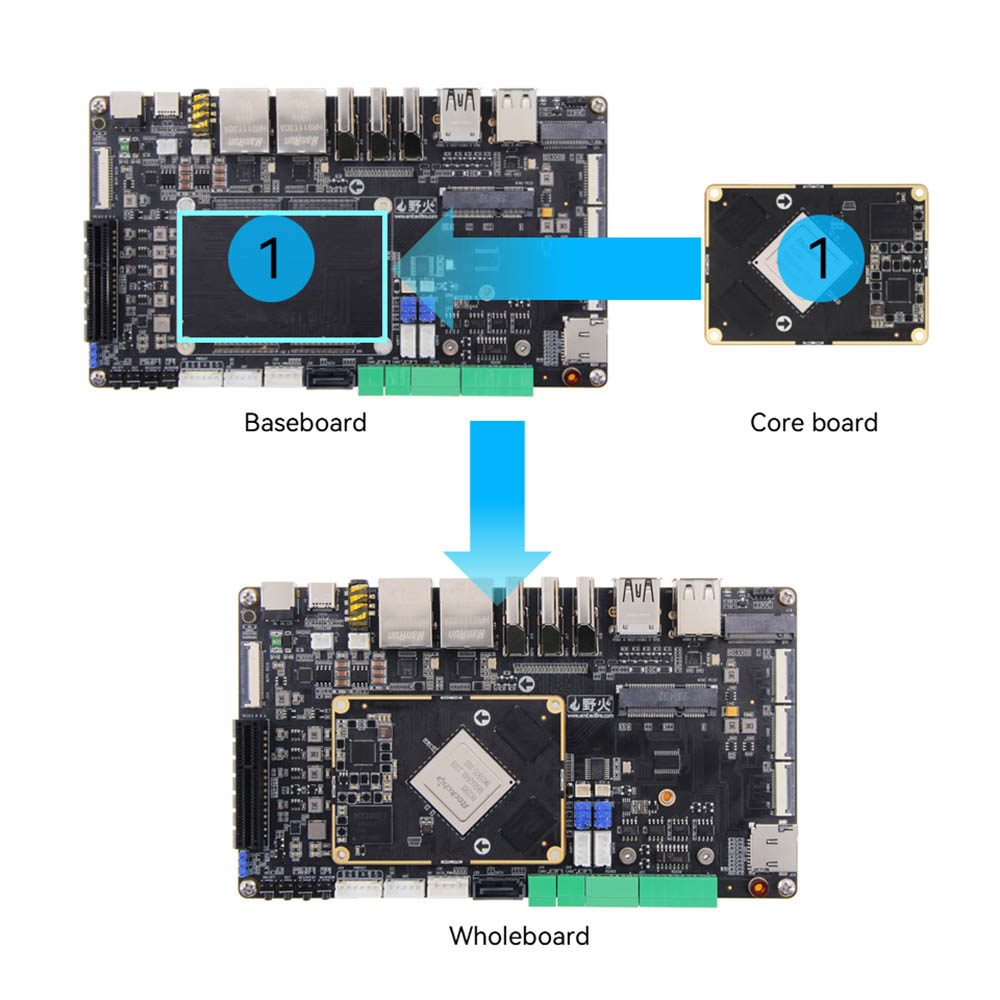

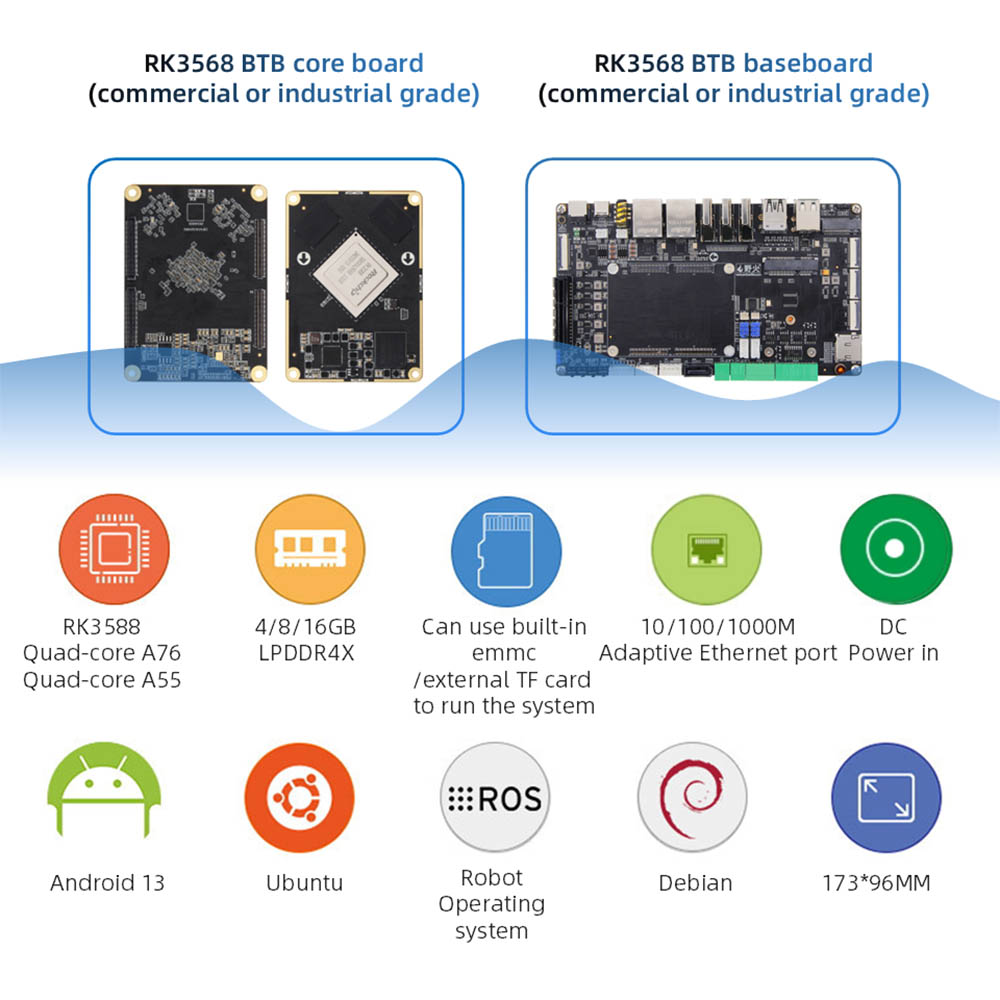

Материнская плата BTB состоит из базовой платы и платы/ базовой платы.

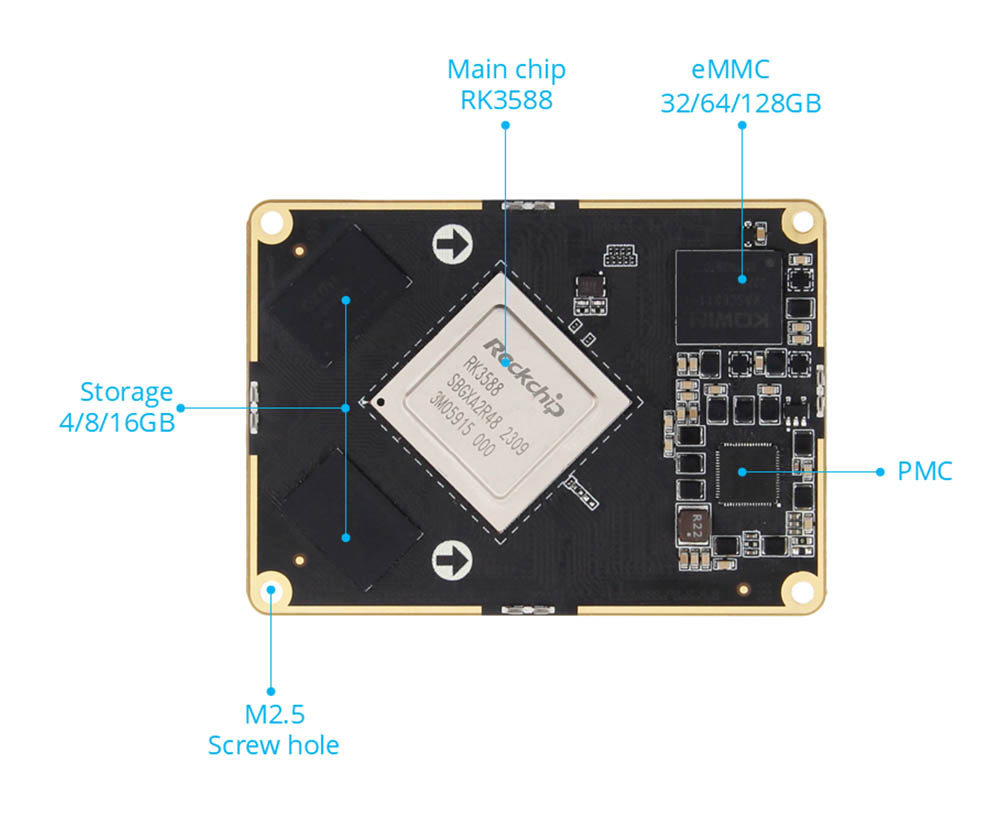

RK3588 Параметры основной платы

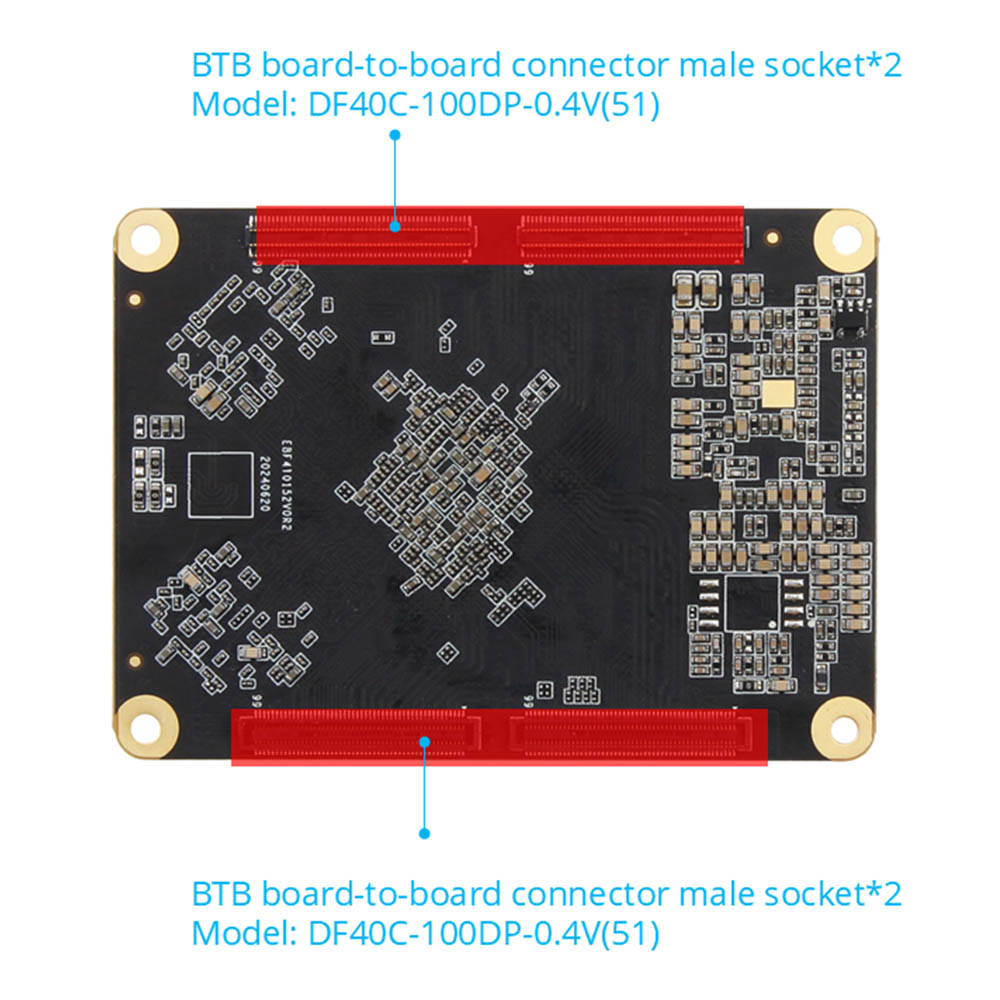

● Разъем: мужской разъем: DF40C-100DP-0.4V (51) Женский разъем: DF40C-100DS-0.4V (51)

● Основной чип: RK3588 (четырехъядерный A76 + четырехъядерный A55, Mali-G610, 6TOPS Computing Power) BTB ведет к 400 контактам, 0,5 мм расстояние, приводит ко всему I0

● Память: 4/8/16GB, LPDDR4/4X

● Хранение: 32/64/128 ГБ. EMMC

RK3588 Параметры основной платы

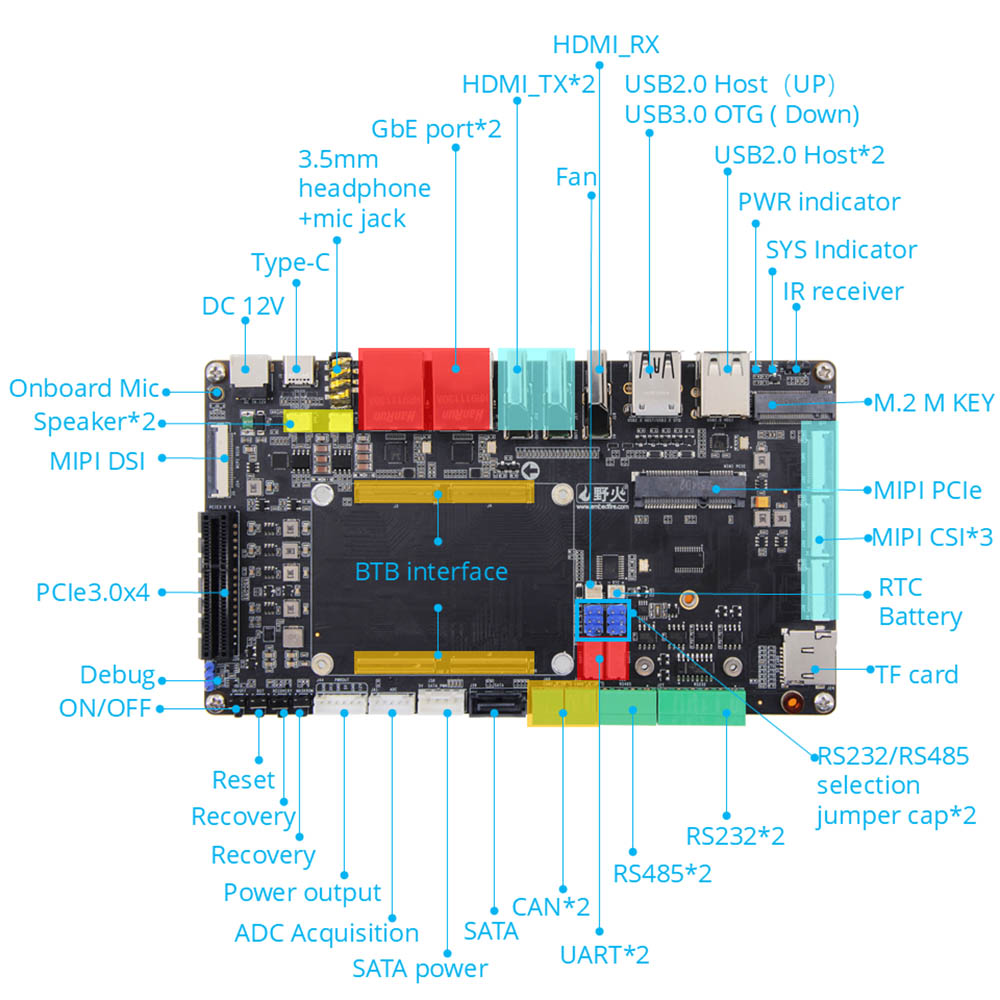

● Разъем: мужчина: DF40C-100DP-0.4V (51) Женщина: DF40C-100DS-0.4V (51)

● Интерфейс питания: 12V@2a вход DC, интерфейс постоянного тока*1; Включение мощности интерфейс*1

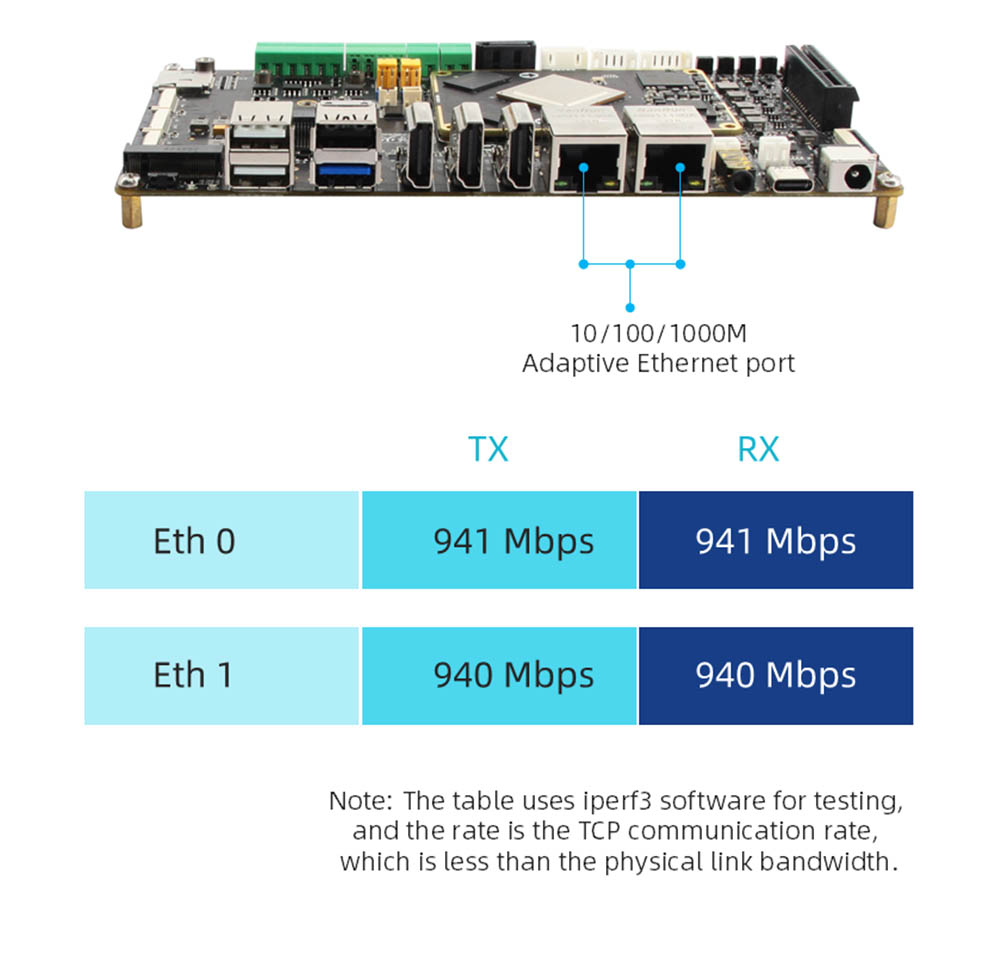

● Ethernet: Gigabit Network Port*2, поддержка 10/100/1000 Мбит/с. Скорость передачи данных

● HDMI: HDMI12.0 Вход*1, до 3840x2160 при 60 кадров в секунду; HDMI2.1 Выход*2, поддерживает несколько экранов с другими экранами, максимальное разрешение 7680x4320 при 60 Гц (разрешение 8K)

● MIPI-DSI: интерфейс экрана MIPI*2 (спереди*1, назад*1), может быть подключен к экрану MIPI по лестнице, поддерживает несколько экранов с другими экранами; максимальное разрешение режима MIPI 1920*1080 при 60 Гц

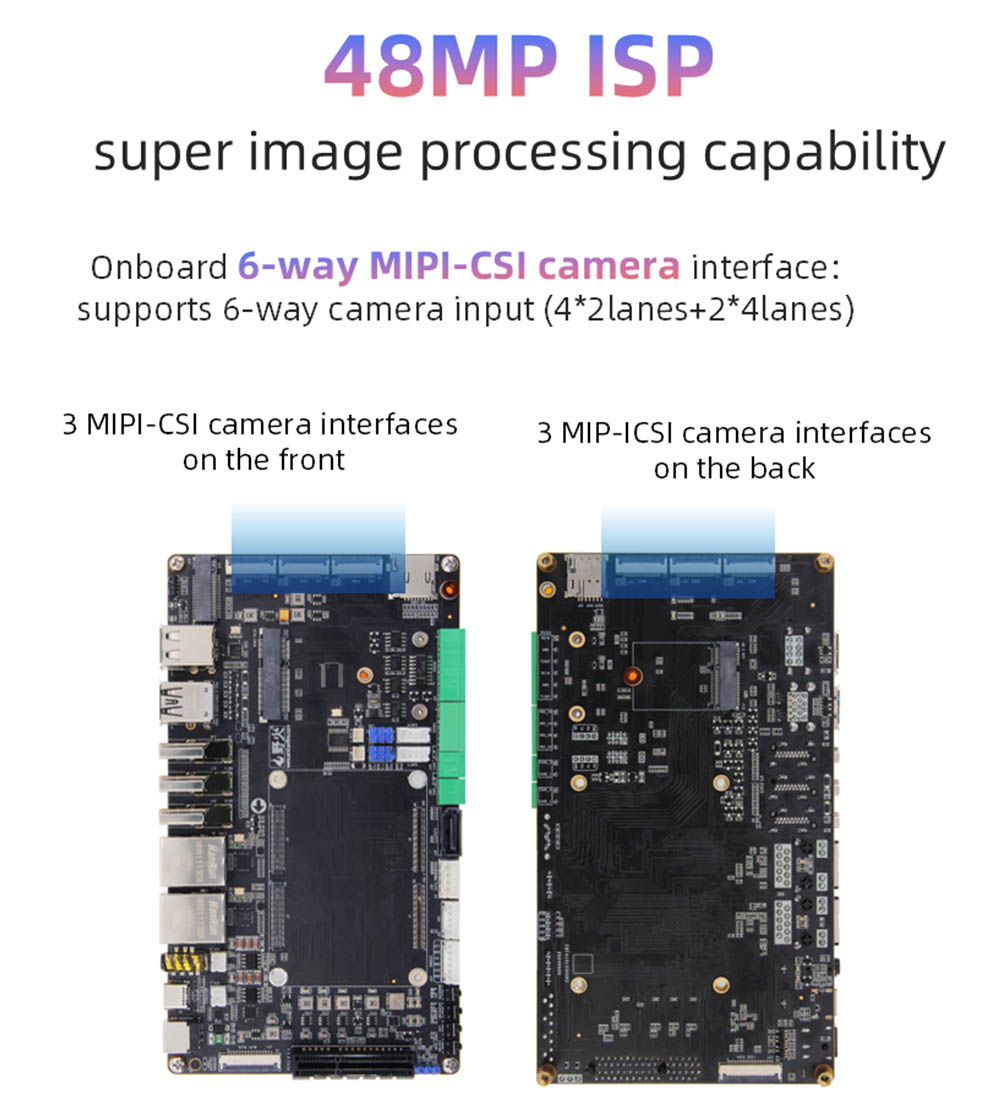

● MIPI-CSI: интерфейс камеры MIPI*6 (спереди*3, назад*3), может быть подключена к камере мифира лесной пожары

● USB2.0: usb-hosttype-a интерфейс*3

● USB3.0: usb-otgtype-a интерфейс*1; Интерфейс Type-C*1, может использоваться для сжигания прошивки, поддерживает протокол DP1.4

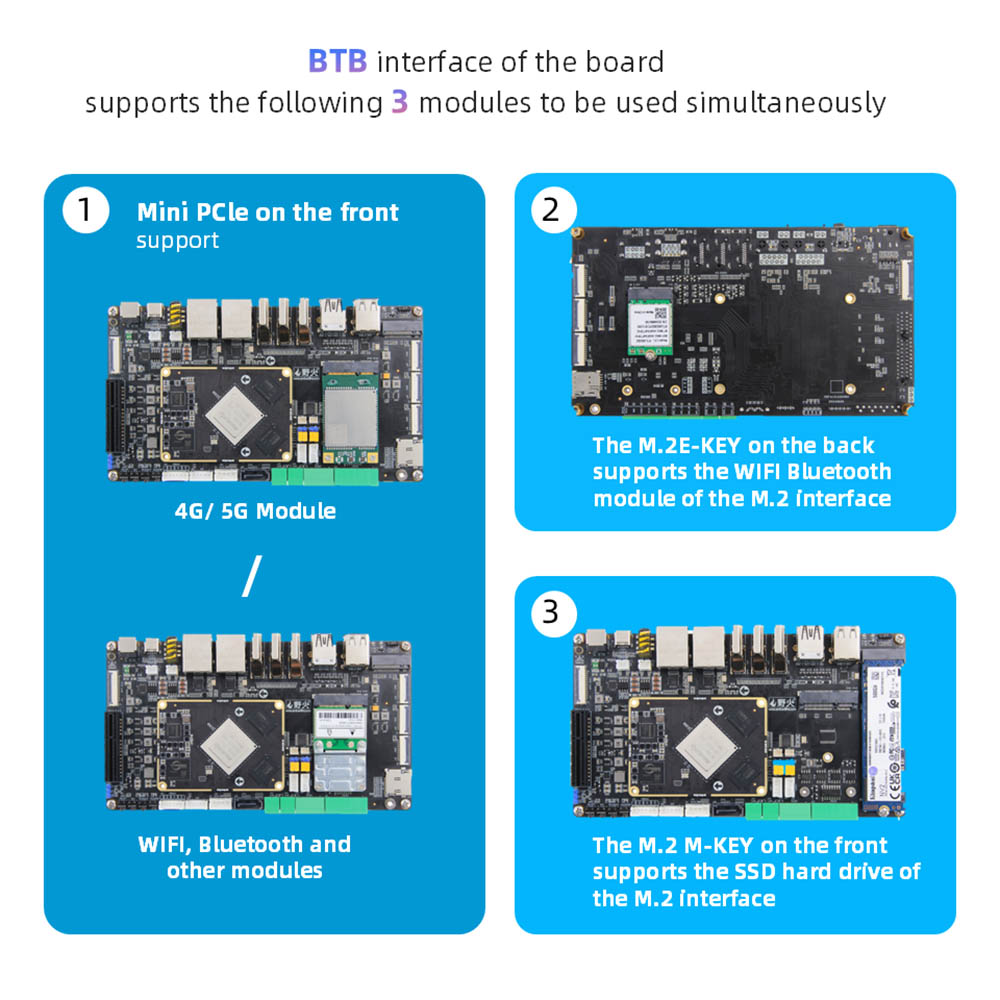

● Интерфейс PCLE: интерфейс Mini-PCLE*1, можно использовать с помощью сетевой карты WiFi с полным или пол-высоты, модуля 4G или другого модуля интерфейса Mini-PCLE: PCLE3.0x4*1

● Интерфейс M.2: интерфейс M.2ekey*1, поддерживает модуль беспроводной сетевой карты E-Key E-Key; Интерфейс ключа M.2 M*1, поддерживает M.2 M-Key PCLE3.0*4LANES Спецификация 2280 жесткий диск

● Держатель TF Card: Micro SD (TF) держатель карты*1, поддерживает загрузочную систему TF, до 512 ГБ

● Держатель SIM -карты: держатель SIM -карты*1, функция SIM -карты должна использоваться с модулем 4G

● Интерфейс SATA: стандартный интерфейс SATA*1; Интерфейс питания SATA*1, поддерживает выход 12 В

● Can: Can*2

● АЦП: интерфейс приобретения АЦП*1

● Отладка серийного порта:

● Отладка последовательного порта*1 (UART2), параметр по умолчанию 1500000-8-N-1; UART Serial Port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

● RS485*2 (UART4 & UART7); RS232/RS485 Интерфейс перемычки*2

● Аудио: бортовой микрофон*1; Интерфейс динамика SPK*2, может подключить выход наушников 3W-динамика + интерфейс микрофона 2-в-1*1

● Кнопка: кнопка включения/выключения*1; Кнопка Maskrom*1; Кнопка восстановления*1; Кнопка сброса*

● Светодиод: индикатор питания*1; Индикатор системы*1

● Инфракрасный приемник: функция поддержки инфракрасного удаленного управления

● RTC: RTC Power Socket*1

● Интерфейс вентилятора: установка поддержки 5 В или 12 В охлаждения вентилятора

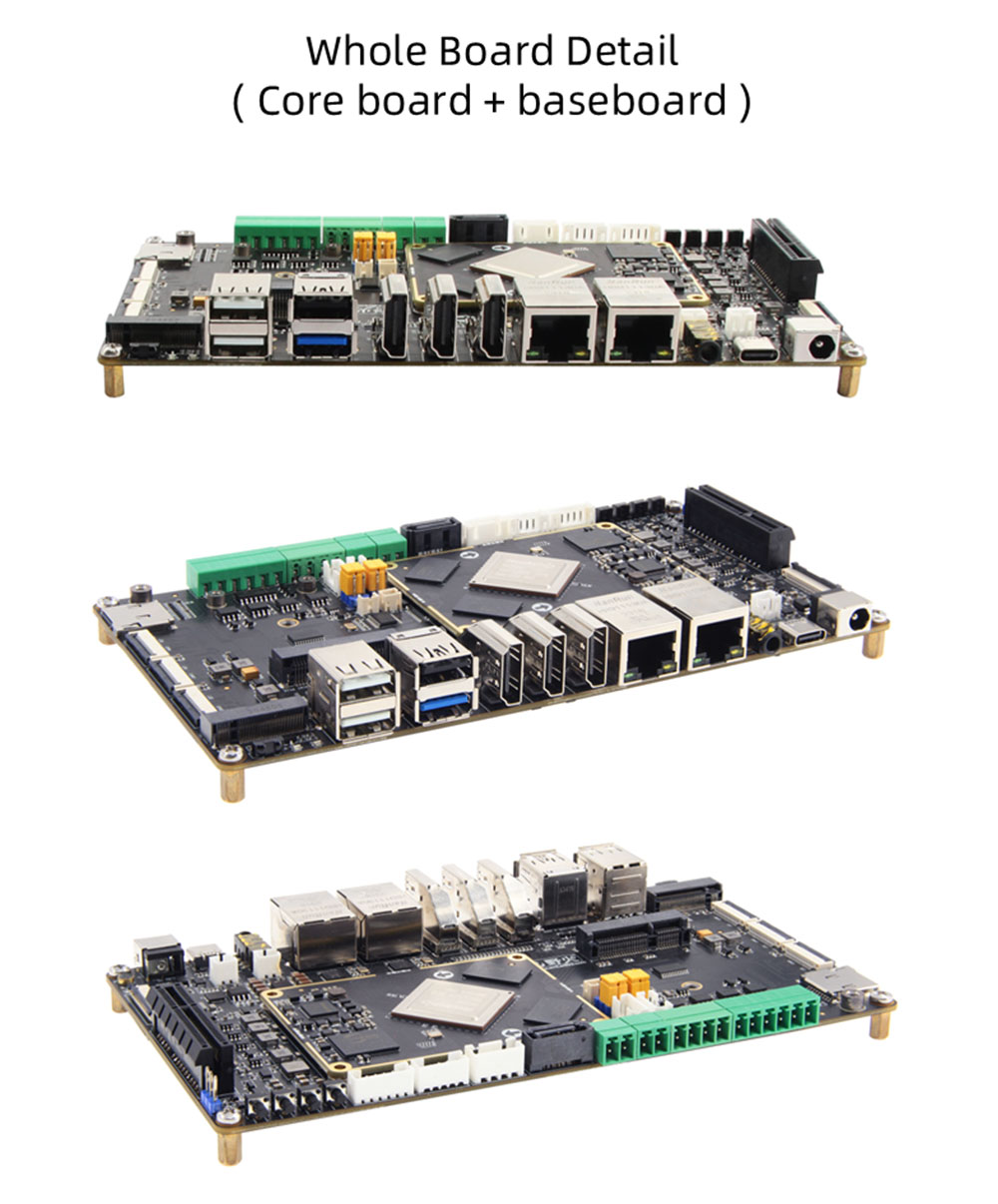

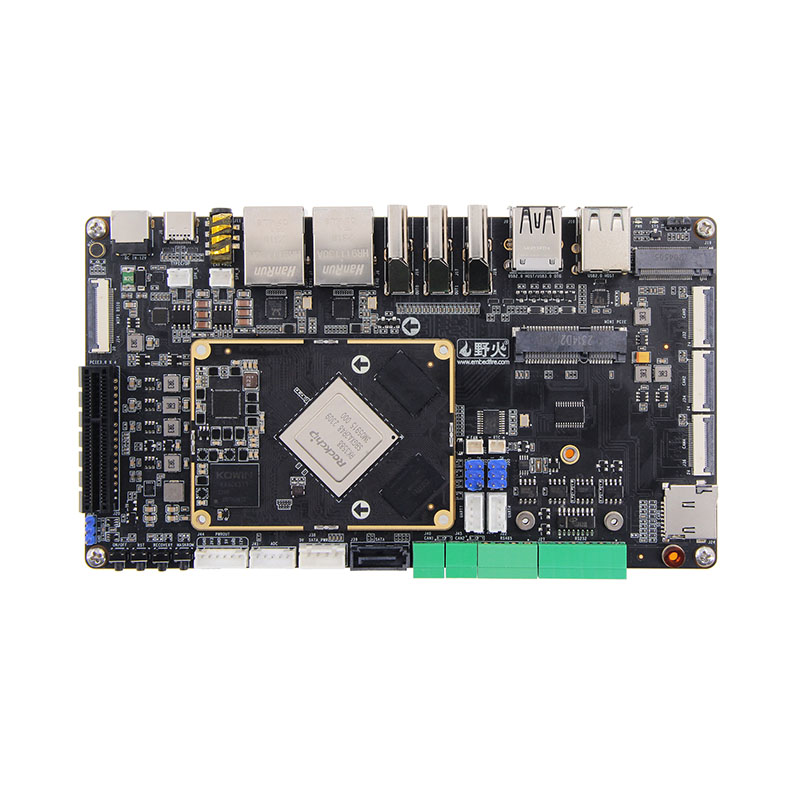

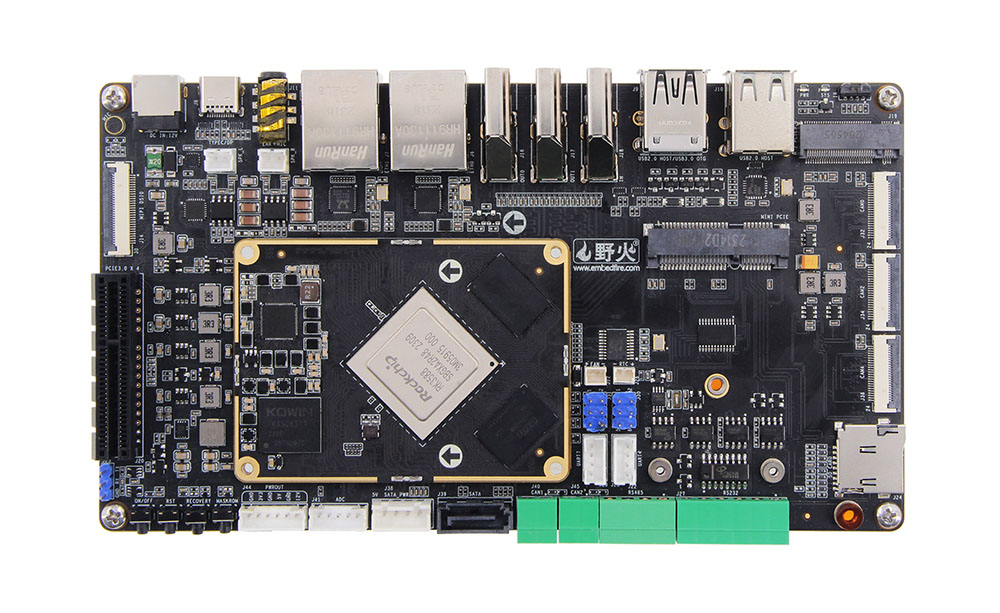

РК3588 Подробности доски

Типичные приложения

● AI Edge Computing ： Smart Security ， Smart Transportation ， Smart City, Video Analytics.

● Промышленная автоматизация: ПЛК управление, машинное зрение.

● Робототехника: автономная навигация с AI.

● Приложения в транспортных средствах: Информационная система развлекательной системы, навигационной системы на автомобиле.

● Цифровые вывески: 8K многоэкранная реклама.

● Медицинское оборудование: медицинские эндоскопы, системы ультразвуковой визуализации
