RockChip RK3588 Board

Особенности RKK3588

● Усовершенствованный процесс 8NM, 8-ядерная 64-битная архитектура, высокая производительность, низкое энергопотребление

● ARM MALI-G610 MC4 GPU, выделенный 2D-графический модуль ускорения

● 6TOPS NPU, позволяя различным сценариям ИИ

● Кодирование и декодирование видео 8K, вывод 8K дисплея

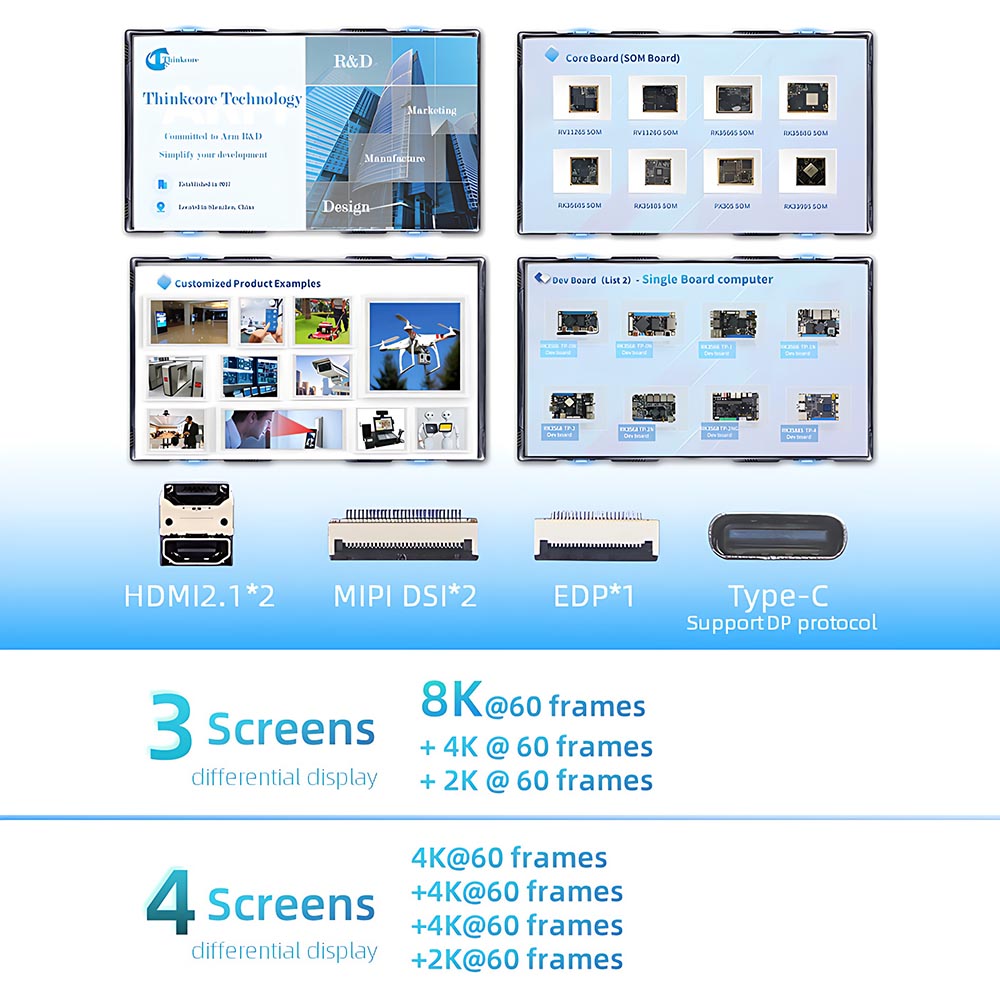

● Встроенные несколько интерфейсов дисплея, поддержка многоэкранного дисплея

● Возможности обработки Super Image, ISP 48 Мр, поддержка нескольких входов камеры

● богатые высокоскоростные интерфейсы (PCIe, Type-C, SATA, Gigabit Ethernet), легко расширять

● ОС Android и Linux

RK3588 Введение Правления

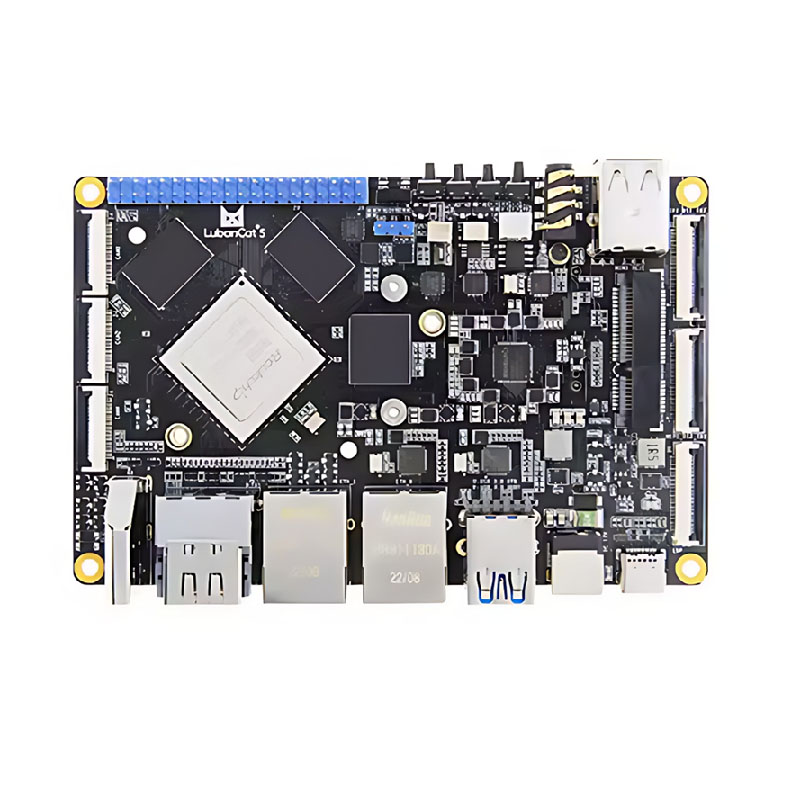

1. TP-5 RK3588 ОДИН ПЛОЩАДНЫЙ КОМПЬЮТЕР-это мощная плата разработки, которая может использоваться в качестве высокопроизводительного отдельного компьютера и встроенной материнской платы для отображения, управления, сетевой передачи, хранилища файлов, вычислений с краями и других сценариев.

2. Используйте RockChip RK3588 в качестве основного чипа, используя 8-нм Advanced Process Technology, с самой высокой основной частотой до 2,4 ГГц, интегрирующей четырехъядерную 64-битную Cortex-A76 и четырехъядерный 64-битный Cortex-A55 для общего числа восьмилоговых процессоров и ARM MALI-G610 MC4GPU поддерживает 8K Video Enchoding и 8K. Он обладает возможностями обработки изображений, поддерживает многокамерные вводы, поддерживает многоэкранную дифференциальную дисплей и имеет встроенный независимый NPU для расширения возможностей различных сценариев ИИ.

3. Предоставляет различные комбинации памяти и хранения на выбор, сбалансированную встроенную аппаратную конфигурацию и широкий диапазон приложений.

4. Встроенный независимый NPU имеет вычислительную мощность до 6топов, что позволяет различным сценариям ИИ.

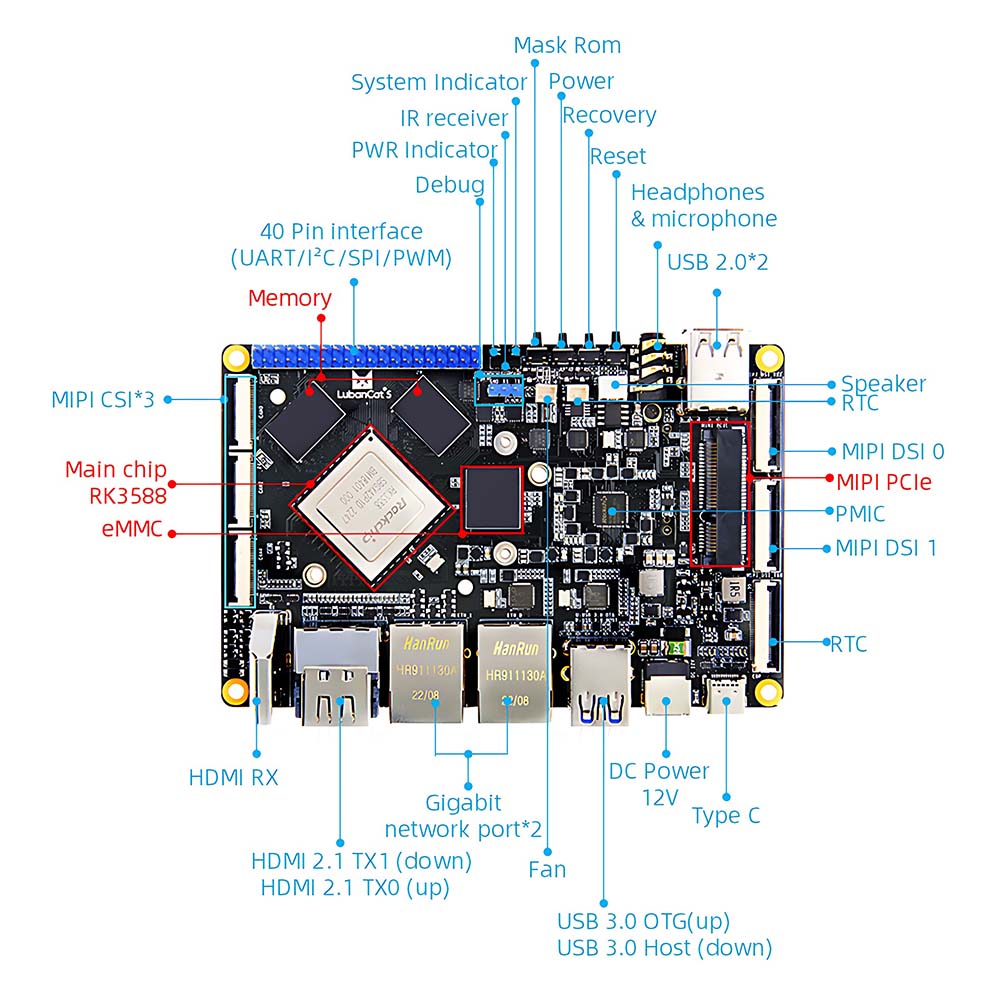

5. Высокая интеграция, с богатыми интерфейсами расширения, оснащенными портом Gigabit Ethernet, USB3.0, USB2.0, Minipcle, MiniHdmi, интерфейсом экрана MIPI и интерфейсом камеры MIPI, разделами аудио, инфракрасным приемом, держателем для карты TF и ​​т. Д., Настройка, вывод из 40Pin неиспользуемых PINC, составленные с помощью Raspberry Pifferer.

RK3588 Параметры платы

● Интерфейс питания: 12V@2A DC вход, DC5.5*2.1 Интерфейс

● Основной чип: RK3588 (четырехъядерный A76+четырехъядерный A55, Mali-G610, 6T Computing Power)

● Память: 4/8/16GB, LPDDR4X (можно настроить другие требования к хранению)

● Хранение: 0/32/64/128 ГБ, EMMC (можно настроить другие требования к хранению)

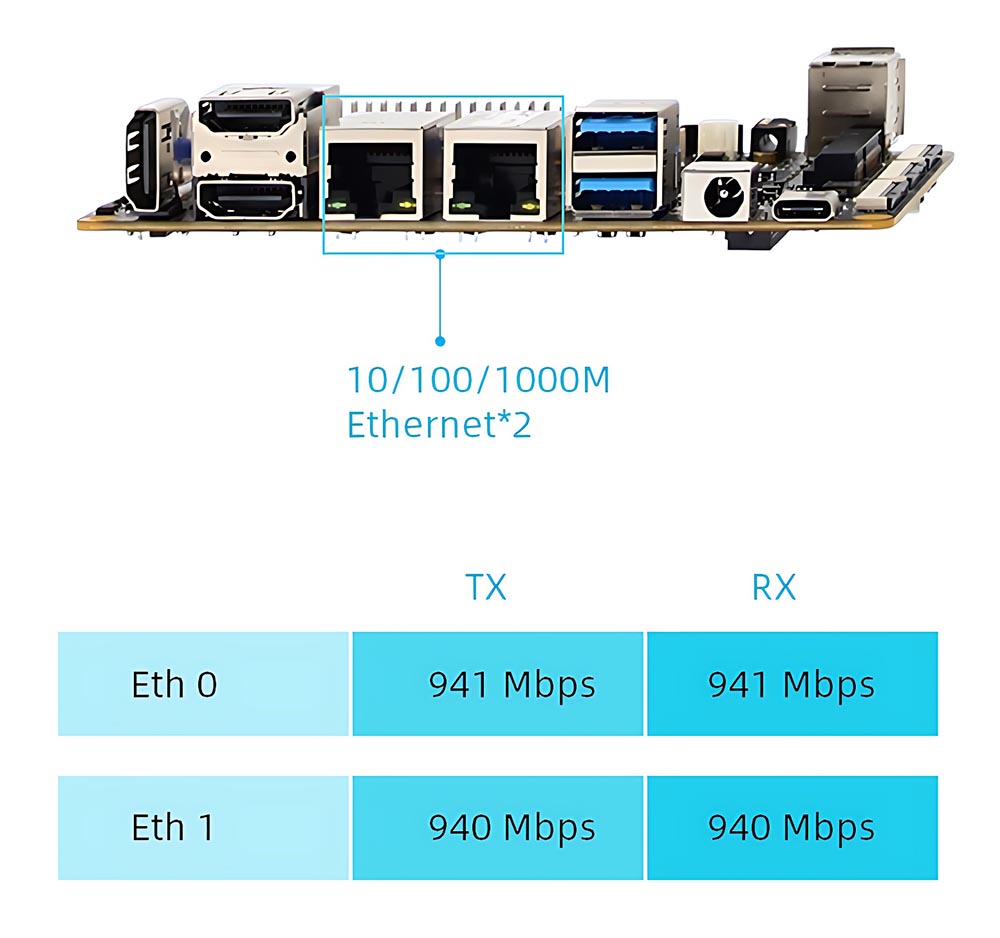

● Ethernet: гигабитный сетевой порт*2, поддерживает скорость передачи данных 10/100/1000 Мбит/с.

● HDMI: HDMI2.0 Вход*1, до 3840x2160 при 60 кадров в секунду; HDMI2.1 Выход*2, поддерживает многоэкранную дисплей с другими экранами, максимальное разрешение 7680x4320 при 60 Гц (разрешение 8K)

● EDP: интерфейс экрана EDP*1, поддерживает многоэкранную дисплей с другими экранами, наибольшее разрешение-3840x2160 при 60 Гц

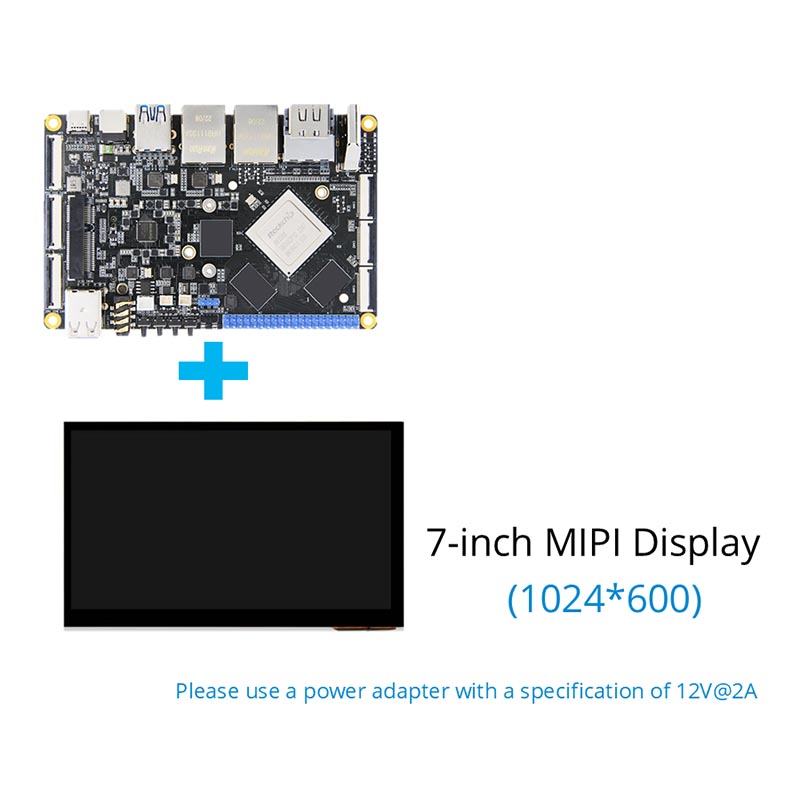

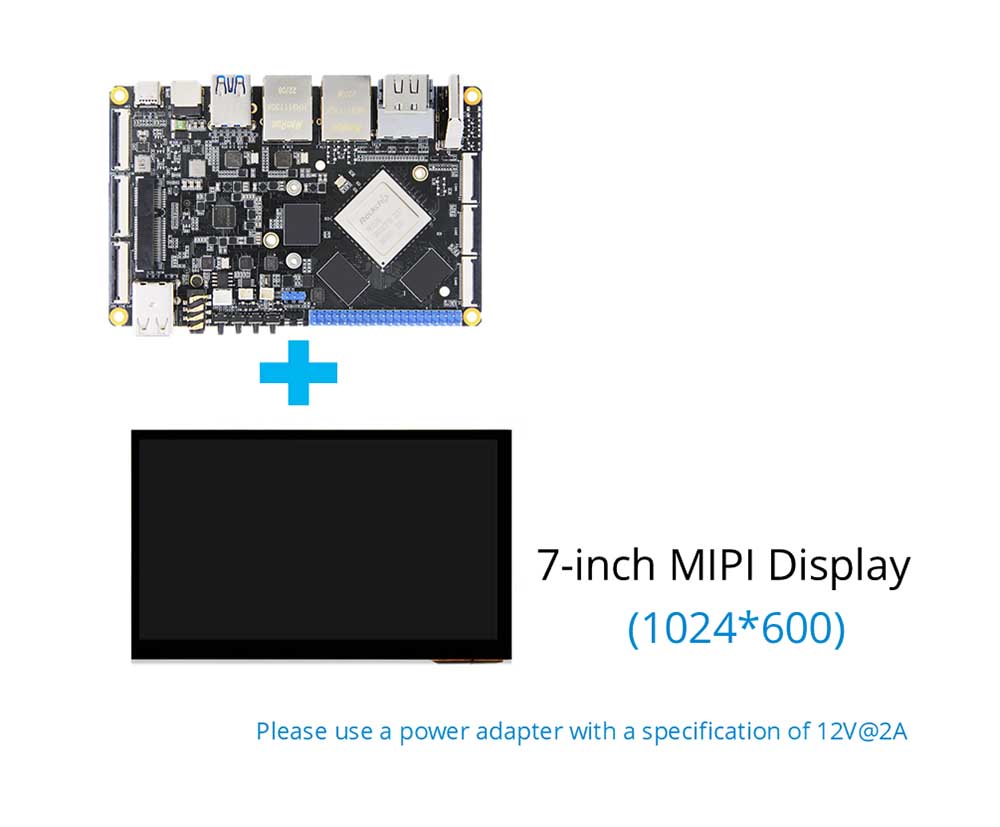

● MIPI DSI: интерфейс экрана MIPI*2, поддерживает многоэкранный дифференциальный дисплей с другими экранами: максимальное разрешение в одиночном режиме MIPI-1920*1080 при 60 Гц

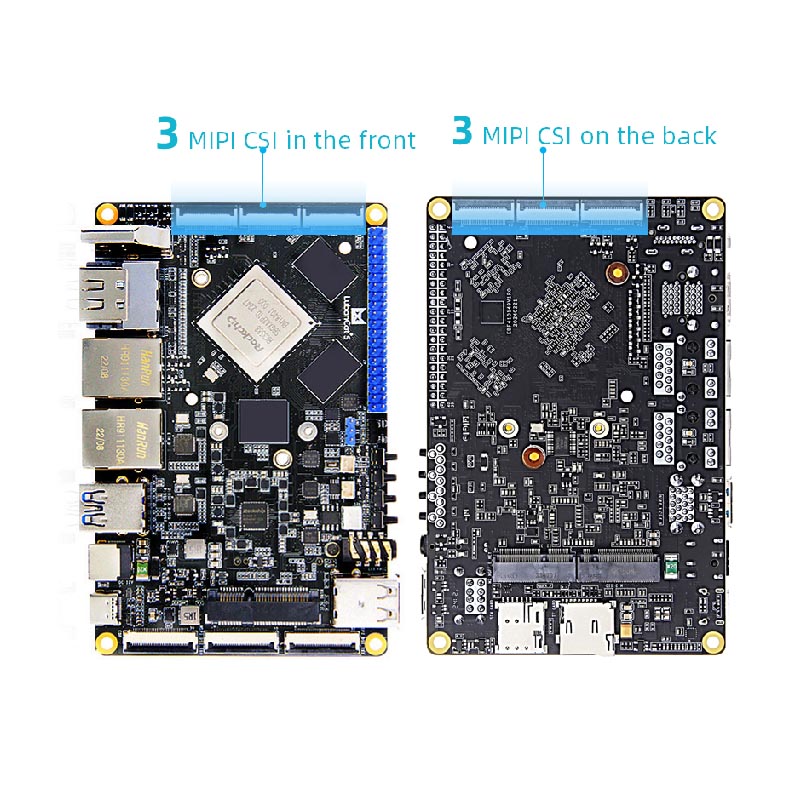

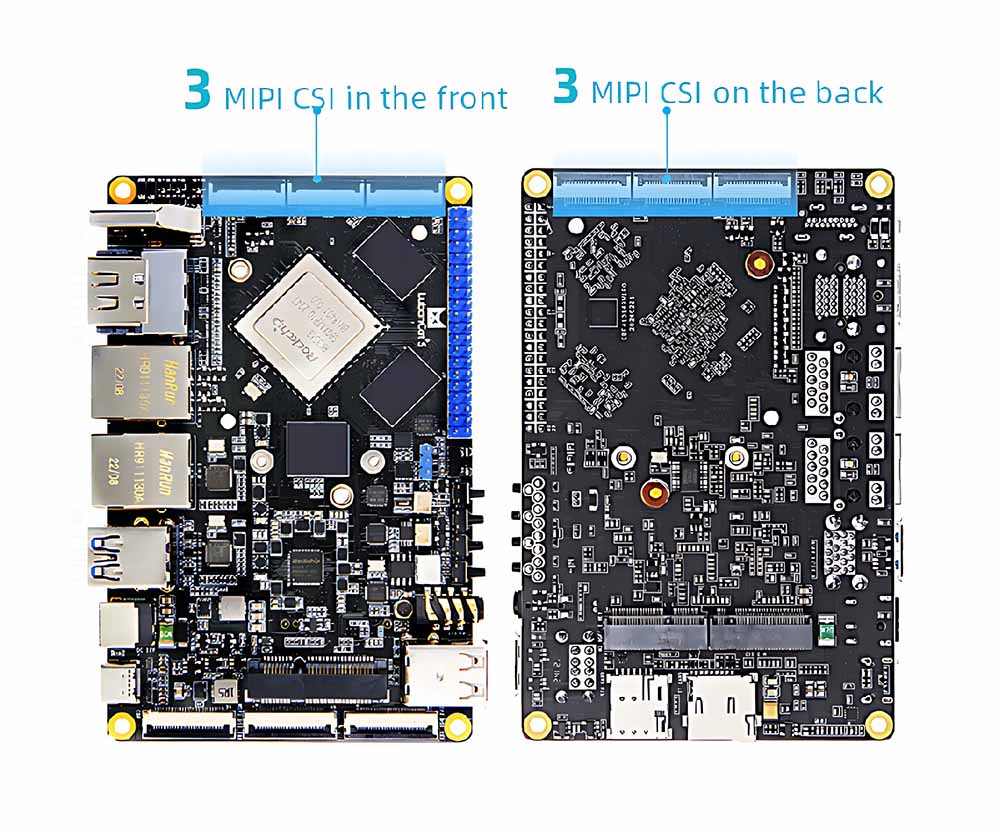

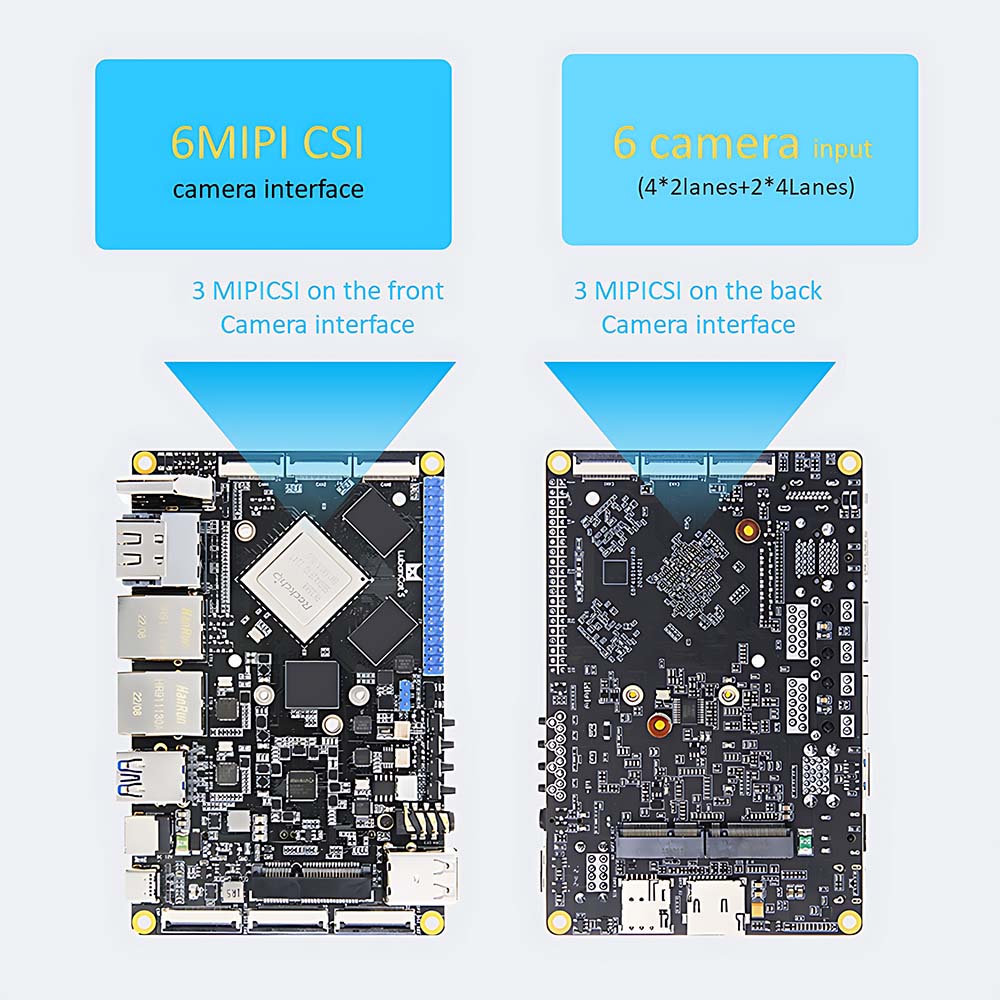

● MIPI CSI: интерфейс камеры MIPI*6 (спереди*3, назад*3)

● USB2.0: usb-hosttype-a интерфейс*1; Usb-otgtype-a интерфейс*1

● USB3.0: usb-hosttype-a интерфейс*2; Интерфейс USB-OTGTYPE-C*1, может использоваться для сжигания прошивки, поддерживает протокол DP1.4

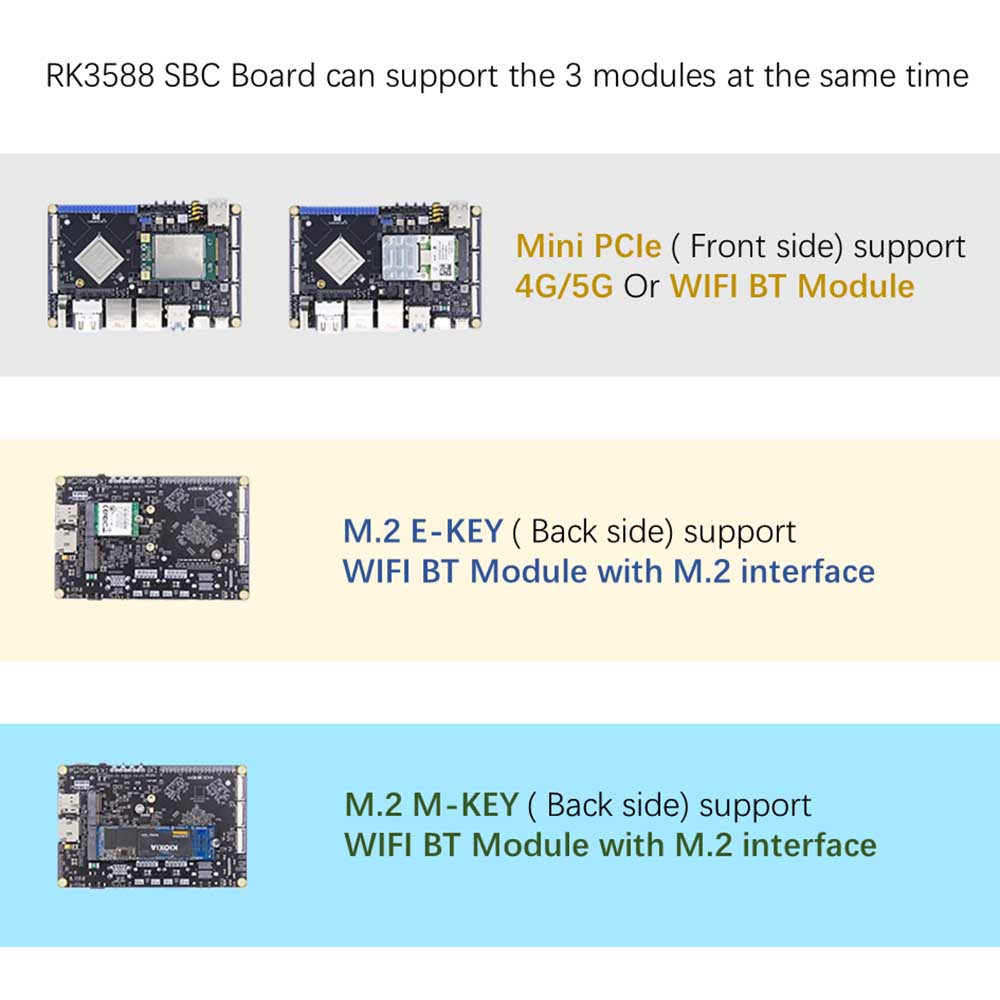

● Интерфейс PCLE: интерфейс Mini-PCLE, который может использоваться с помощью сетевых карт WiFi с полной высотой или на пол-высоты, модулей 4G или других модулей интерфейса мини-PCLE

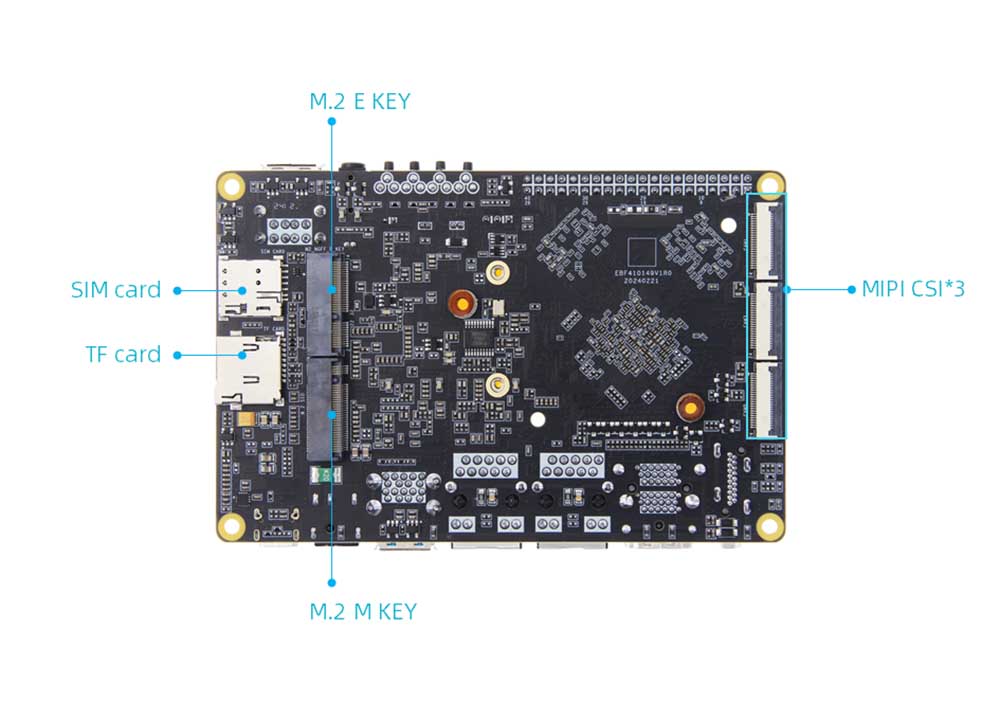

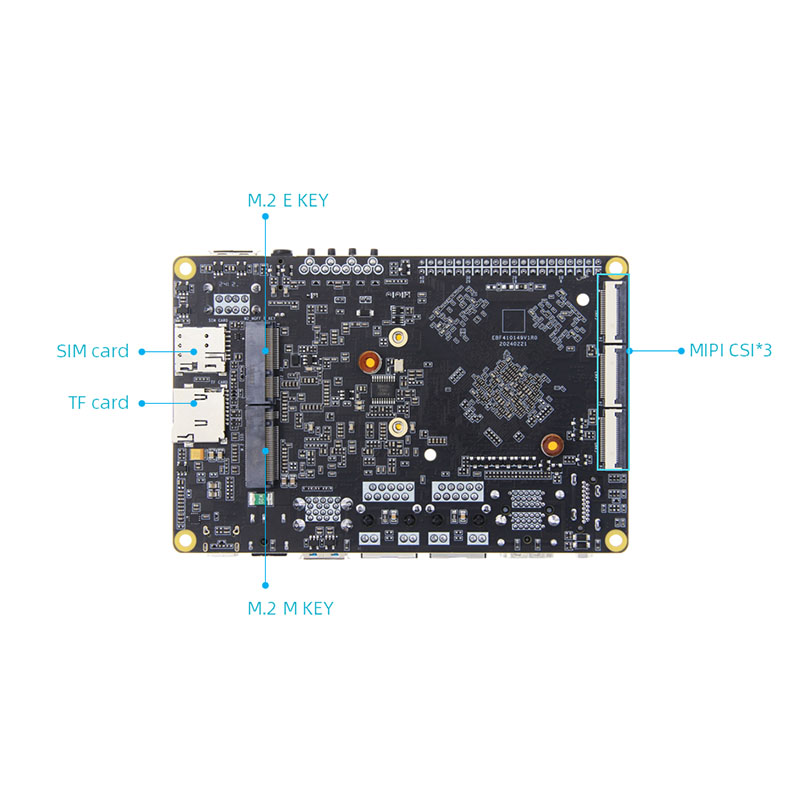

● Интерфейс M.2: интерфейс M.2ekey*1, поддерживает модуль беспроводной сетевой карты E-Key E-Key; Интерфейс клавиши M.2 M*1, поддерживает M.2 M-Key PCLE3.0*4LANES Спецификация 2280 Жесткий диск

● Держатель карты SIM+TF: держатель SIM -карты*1, держатель карты Micro SD (TF)*1, поддерживает TF -карту для запуска системы, поддерживает до 512 ГБ, необходимо использовать функцию SIM -карты с модулем 4G.

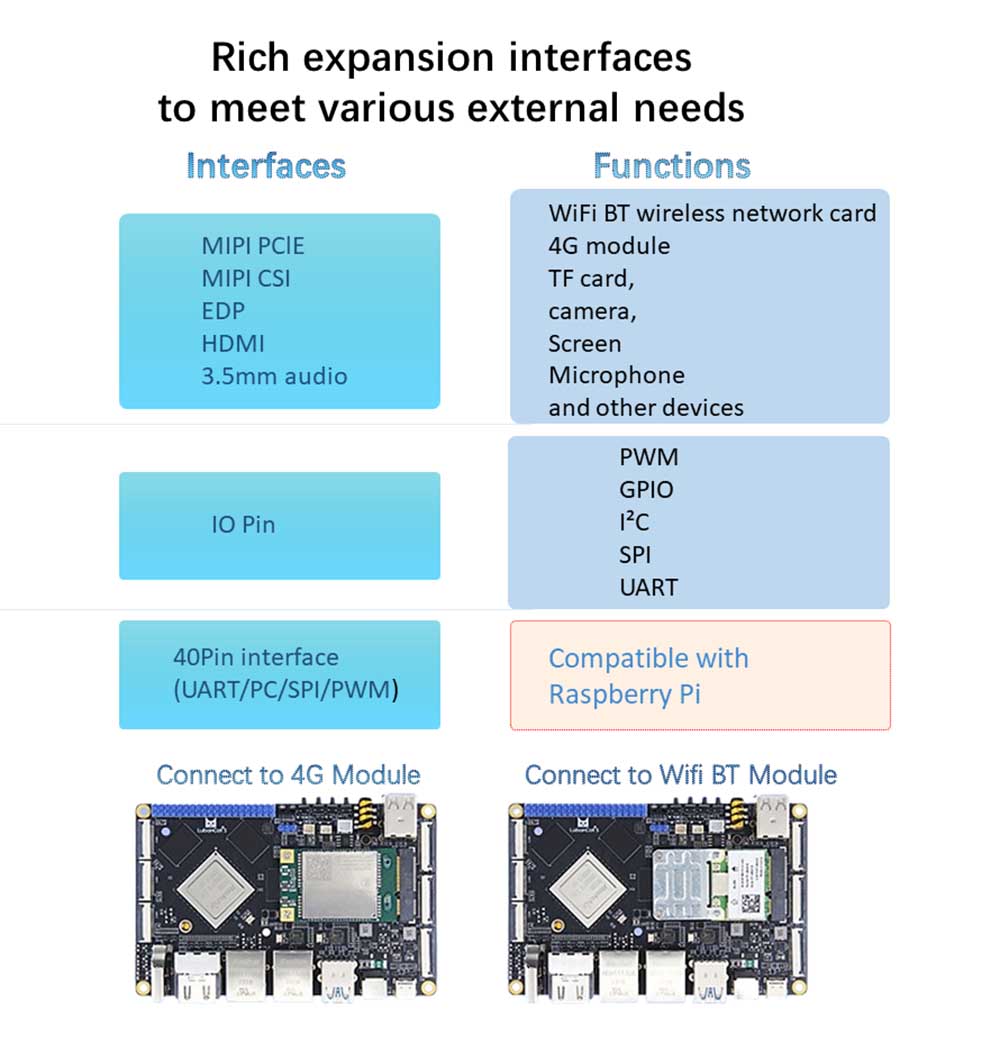

● Интерфейс 40pin: совместим с интерфейсом Raspberry Pi 40pin, поддерживает функции PWM/GPIO/PC/SPI/UART

● Отладка последовательного порта: Параметр по умолчанию 1500000-8-N-1

● Аудио: бортовой микрофон*1; Интерфейс динамика SPK*1. Может быть подключен к 1 Вт динамику; Выход для наушников + интерфейс 2-в-1 микрофона*1

● Кнопки: кнопка питания*1; кнопка Maskrom*1; кнопка восстановления*1; кнопка сброса*1

● Светодиод: индикатор питания*1; Индикатор системы*1

● Инфракрасный приемник: поддерживает функцию инфракрасного дистанционного управления

● RTC: бортовой чип RTC с низким энергопотреблением + RTC Power Socket*1

● Интерфейс вентилятора: поддерживает установку вентиляторов 5 В или 12 В для охлаждения
