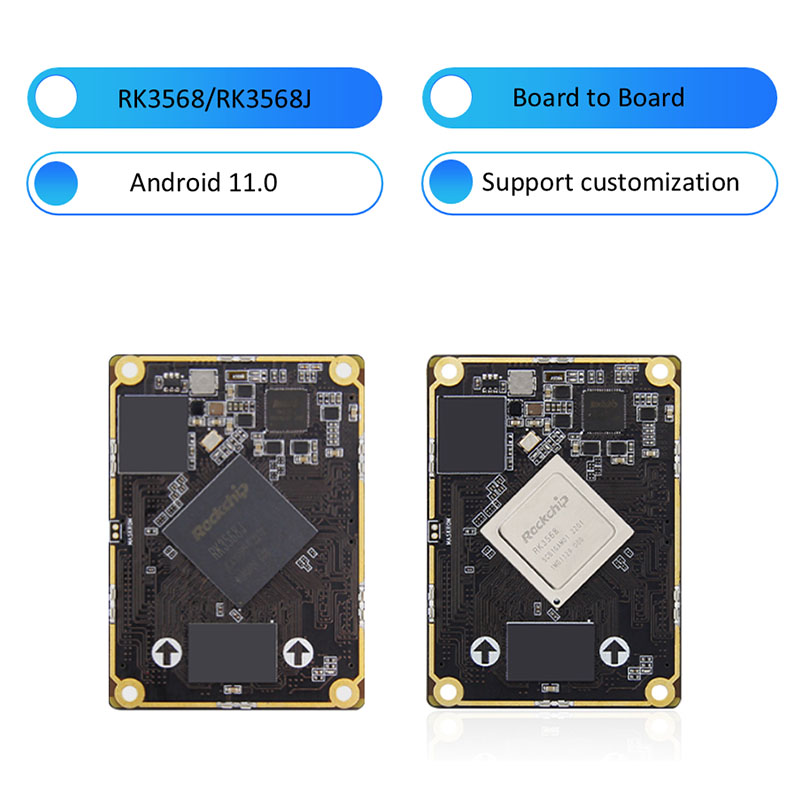

Rk3568j rk3568 Правление для платы SOM Core Board

Эта полнофункциональная плата (интерфейс BTB) может использоваться в качестве высокопроизводительного компьютера с одним бортом и встроенной материнской платы для отображения, управления, сетевой передачи, хранилища файлов, вычислений с краями и других сценариев.

Использование RockChiprk3568 (коммерческий класс)/RK3568J (промышленная оценка) в качестве основного чипа, он использует 22-нм технологию процесса, с максимальной частотой 2,0 ГГц, интегрированной четырехъядерной 64-битной Cortex-A55 процессора и Malig522 Легкие применения искусственного интеллекта.

Предоставьте разнообразные комбинации памяти и хранения на выбор, сбалансированной конфигурации аппаратного обеспечения, широкого спектра приложений.

Встроенная независимая вычислительная мощность NPU может достигать 1TOPS (3568J-512MACNPU), может использоваться для легких применений искусственного интеллекта.

Он имеет высокую интеграцию и богатые интерфейсы расширения и оснащен двумя гигабитными портами Ethernet, HDMI, EDP, 5MINIPCLE, SATA, M.2, USB3.0, USB2.0, границей интерфейса экрана MIPI, интерфейсу MIPI Camera, Audio Interface и другими перифериями, которые могут дать полную игру в процесс и дальнейшие стыки.

Официально поддерживает основные изображения Andriod 11, Debain, Ubuntu операционной системы и может применяться к различным прикладным средам.

Предоставьте полностью открытый исходный код, официальные учебники, полные пакеты разработки водителей SDK, схемы дизайна и другие ресурсы, вы можете легко начать без мертвых концов.

RK3568J RK3568 Правление для борта SOM Core Board

Он может поделиться основной платой с нашей базовой платой RK3566 BTB. Другими словами, вам нужно спроектировать только одно плинтус для поддержки двух основных плат.

Коммерческая оценка и промышленная оценка доступны.

Разумная цена с высоким качеством.

Готов к использованию. поддерживает несколько операционных систем.

Двойные гигабитные интерфейсы Ethernet, поддержка динамического регулирования напряжения.

Встроенный независимый NPU, вычислительная мощность может достигать 512mac/1TOPS.

Поддерживает переключение одного клика моделей основной архитектуры, может использоваться для легких приложений искусственного интеллекта.

Мощные возможности анализа изображений, легкое декодирование 4K поддерживает 4K@60 кадров H.264 \ H.265 \ VP9 Декодирование формата и 1080p60 Frame H.264 \ H.265 Кодирование формата.

Двухэкранный дисплей, высокая определение и портатив.

Поддержите двойную экрану, поддерживайте до 4K60 кадров + 1080p60 кадров вывод изображения одновременно.

С богатыми интерфейсами расширения для удовлетворения различных внешних потребностей

RK3568J RK3568 ПАРТА ПАРАТА ПАРАМЕТЫ SOM CORE ПАРАМЕТЫ

RK3568 BTB CORE POARD Конфигурация оборудования для оборудования

Разъем: мужчина: SGDBM-05-80P-H10 Женщина: SGDBF-05-80P-H30

Основной чип: RK3568/RK3568J (четырехъядерная Cortex-A55, 2 ГГц, Mali-G52)

IO: BTB приводит к 320 контактам, 0,5 мм расстояние, приводит ко всему I0

Memory: 1/2/4/8GB, LPDDR4/4x, 1560MHz

Хранение: 8/32/64/128 ГБ, EMMC

K3568 BTB Аппаратная площадка BTB

Разъем: мужчина: SGDBM-05-80P-H10 Женщина: SGDBF-05-80P-H30

Интерфейс питания: 12V@1a (1a и выше) вход DC, интерфейс DC

Ethernet: 10/100/1000 м адаптивный порт Ethernet*2

HDMI: интерфейс экрана HDMI2.0, поддерживает двухэкранный дисплей, максимальное разрешение 4096*2160 при 60 Гц

MIPI-DSI: интерфейс экрана MIPI*2, может быть подключен к экрану MIPI по лесному пожару, поддерживает двухэкранный дисплей: максимальное разрешение в режиме MIPI 1920*1080@60 Гц

MIPI-CSI: интерфейс камеры MIPI*2, может быть подключен к камере IMX415/OV8858

EDP: EDP1.3 Интерфейс экрана*1, EDP Touch Interface*1; Поддержка дисплея с двумя экранами

USB2.0: интерфейс Type-A*3 (хост); Интерфейс Type-C*1 (OTG), для интерфейса сжигания прошивки

USB3.0: интерфейс Type-A*1 (хост)

Интерфейс M.2: Твердый привод M.Key Tipes, PCLE3.0*2 LANES; может быть подключено в 2280 спецификации NVME твердотельный привод

Интерфейс PCLE: интерфейс Mini-PCLE, который может использоваться с сетевой картой Wi-Fi с полной высотой или полугодкой, модулем 4G или другим модуль интерфейса Mini-Pcle

Держатель SIM -карты: функция SIM -карты должна использоваться с модулем 4G

Интерфейс SATA: стандартный интерфейс SATA*1; Интерфейс питания SATA*1, поддерживает выход 12 В

Can: Can*2

АЦП: интерфейс приобретения АЦП*1

Последовательный порт: отладка последовательного порта*1 (UART2) Параметр по умолчанию 1500000-8-N-1; LVTTL Serial Port*2 (UART7 & UART9); RS232*2 (UART7 и UART9) RS485*2 (UART3 & UART4)

Держатель TF Card: поддерживает систему загрузки карт Micro SD (TF), до 512 ГБ

Аудио: аудио выходной сигнал, 3,5 -мм аудиообладание*1 (зеленый); Аудио вход, 3,5 мм держатель аудио*1 (красный); Интерфейс микрофона MIC*1 Интерфейс динамика SPK*1, может подключить 1 Вт динамик питания

Кнопка: кнопка питания; кнопка сброса; Кнопка восстановления

Инфракрасный приемник: поддерживает функцию инфракрасного дистанционного управления

RTC: RTC Power Socket*1

Интерфейс вентилятора: поддерживает установку вентилятора 5 В для охлаждения
