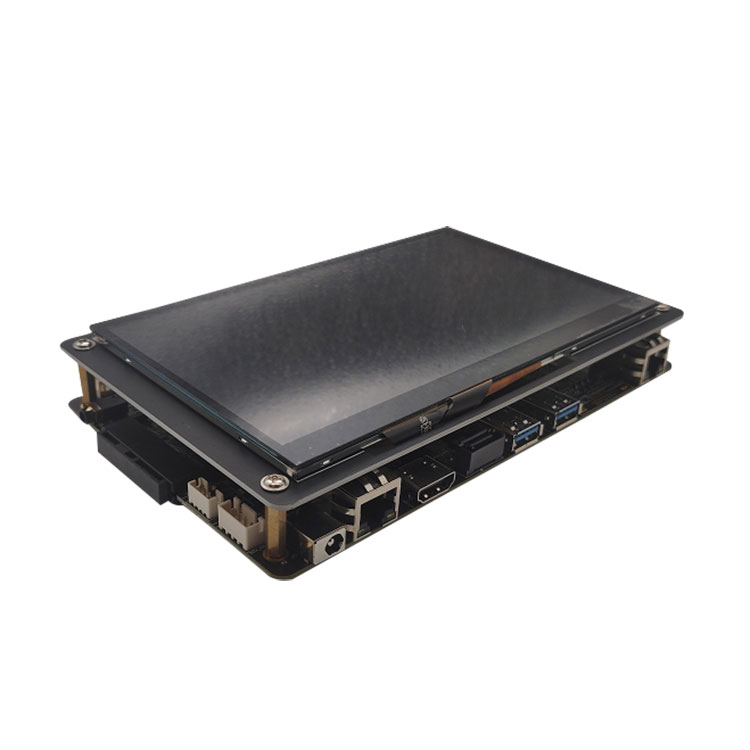

Основная плата RK3568 AI для Gold Finger

Rockchip RK3568 AI Core Board For Gold Finger оснащена четырехъядерным 64-битным процессором Cortex-A55 RK3568. Широко используется в таких сценариях, как интеллектуальный сетевой видеорегистратор, облачные терминалы, шлюзы IoT, промышленный контроль, периферийные вычисления, лицевые ворота, NAS, центральное управление транспортными средствами и т. Д .;
Платформа разработки TC-RK3568 предоставляет клиентам полный SDK для разработки программного обеспечения, документы для разработки, примеры, технические данные, руководства по разработке и другие вспомогательные материалы, которые пользователи могут настраивать самостоятельно.

Отправить запрос

Описание продукта

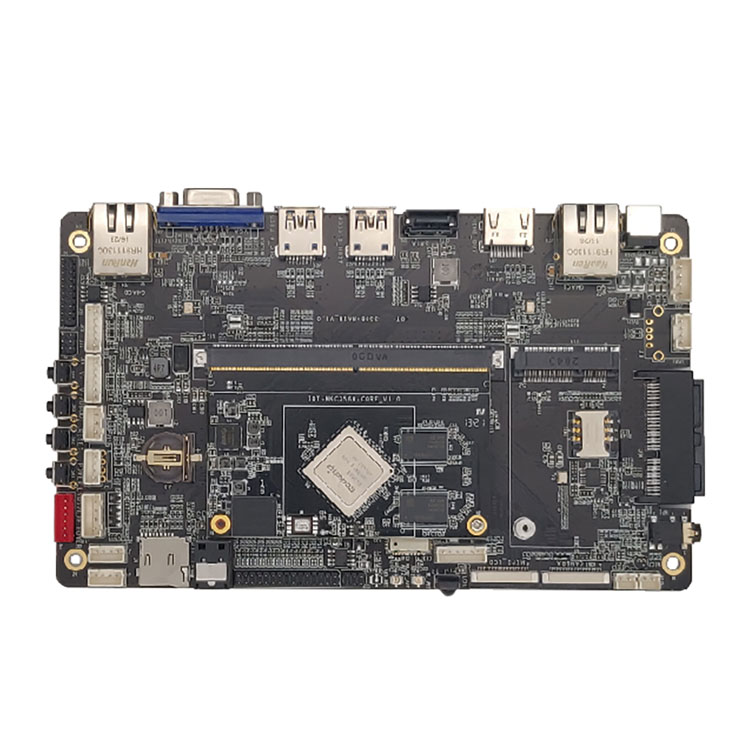

Основная плата Rockchip RK3568

1.RK3568 AI Core Board для Gold Finger Введение
RK3568 Core Board RK3568 использует передовую 22-нм технологию, основная частота составляет до 2,0 ГГц, что обеспечивает эффективную и стабильную производительность для обработки данных внутреннего оборудования;
ЦП может быть оснащен памятью объемом до 8 ГБ, шириной до 32 бит и частотой до 1600 МГц; поддерживает ECC с полным подключением, что делает данные более безопасными и надежными, а также отвечает требованиям сценариев приложений с большой памятью; в то же время он объединяет двухъядерную архитектуру GPU и высокопроизводительный ВПУ и высокопроизводительный NPU. GPU поддерживает OpenGL ES3.2 / 2.0 / 1.1, Vulkan1.1; ВПУ может обеспечивать декодирование видео 4K 60fps H.265 / H.264 / VP9 и кодирование видео 1080P 100fps H.265 / H.264; NPU поддерживает Caffe / TensorFlow и т. Д. Переключение основных архитектурных моделей в один клик;

RK3568 имеет MIPI-CSIx2, MIPI-DSIx2, HDMI2.0, видеоинтерфейс EDP, может поддерживать до трех экранов с различным выводом на дисплей; встроенный процессор сигналов изображения ISP 8M, может поддерживать двойную камеру и функцию HDR; Интерфейс видеовхода может быть внешней камерой или использоваться для расширения входных возможностей нескольких камер.
Поддержка конфигурации двойных гигабитных адаптивных портов Ethernet RJ45, которые могут получать доступ и передавать внутренние и внешние сетевые данные через двойные сетевые порты для повышения эффективности сетевой передачи;
Поддержка беспроводной сетевой связи Wi-Fi 6 (802.11ax) с характеристиками высокоскоростной передачи, более низкой скорости потери пакетов и скорости повторной передачи, более эффективно снижает перегрузку данных и позволяет большему количеству устройств подключаться к сети, что делает передачу более стабильной и безопасно; также через Внешний модуль может быть расширен до 5G / 4G, что обеспечивает более высокую скорость, большую емкость и меньшую задержку для связи продукта.

Платформа TC-RK3568 поддерживает Android 11.0, операционную систему Ubuntu, система стабильна и надежна, а также обеспечивает безопасную и стабильную системную среду для исследования и производства продукции;

Плата с золотым сердечником TC-RK3568 оснащена интерфейсом SODIMM 314P, который в сочетании с основной платой может формировать полноценную высокопроизводительную материнскую плату для промышленного применения. Он имеет более богатые интерфейсы расширения и может быть напрямую применен к различным интеллектуальным продуктам, ускоряя продвижение продукта;
Базовые платы и платы для разработки на платформе thinkcore с открытым исходным кодом. Полный набор решений по настройке аппаратного и программного обеспечения, основанных на Rockchip socs, обеспечивает поддержку процесса проектирования заказчика, от самых ранних стадий разработки до успешного массового производства.

Услуги по дизайну досок
Изготовление индивидуальной несущей платы в соответствии с требованиями клиентов
Интеграция нашей SoM в оборудование конечного пользователя для снижения затрат, уменьшения занимаемой площади и сокращения цикла разработки

Услуги по разработке программного обеспечения
Прошивка, драйверы устройств, BSP, промежуточное ПО
Перенос в разные среды разработки
Интеграция с целевой платформой

Производственные услуги
Закупка комплектующих
Объем производства увеличивается
Пользовательская маркировка
Готовые решения под ключ

Встроенные исследования и разработки
Технология
- ОС низкого уровня: Android и Linux, чтобы использовать оборудование Geniatech.
- Перенос драйверов: для настраиваемого оборудования, создание оборудования, работающего на уровне ОС.
â € «Безопасность и аутентичный инструмент: для обеспечения правильной работы оборудования.

2.RK3568 AI Core Board для параметра Gold Finger (спецификация)

Структурные параметры
Внешний вид	Форма золотого пальца
Размер основной платы	82 мм * 52 мм * 1,2 мм
Количество	314 PIN
Слой	слой8
Параметр производительности
Процессор	Rockchip RK3568 Четырехъядерный 64-битный ARM Cortex-A55 с тактовой частотой 2,0 ГГц
GPU	ARM G52 2EE Поддержка OpenGL ES 1.1 / 2.0 / 3.2, OpenCL 2.0, Vulkan 1.1 Встроенное высокопроизводительное оборудование для 2D-ускорения
NPU	0.8Tops, интегрированный высокопроизводительный ускоритель AI RKNN NPU, поддержка TensorFlow / TFLite / ONNX / Keras / PyTorch / Кафе и т. Д.
ВПУ	Поддержка декодирования видео 4K 60fps H.265 / H.264 / VP9 Поддержка кодирования видео 1080P 100fps H.265 / H.264 Поддержка 8M ISP, поддержка HDR
баран	2 ГБ / 4 ГБ / 8 ГБ DDR4
объем памяти	8 ГБ / 16 ГБ / 32 ГБ / 64 ГБ / 128 ГБ emmc Поддержка SATA 3.0 x 1 (расширение 2,5-дюймового SSD / HDD) Поддержка слота для TF-карты x1 (расширенная TF-карта) опционально
система	Android11.0ï¼ŒLinuxï¼ŒUbuntu
источник питания	Входное напряжение 5 В, пиковый ток 3 А
Аппаратные особенности
отображать	1 × HDMI2.0, поддержка вывода 4K @ 60 кадров в секунду 1 × MIPI DSI, поддержка вывода 1920 * 1080 @ 60 кадров в секунду 1 × LVDS DSI, поддержка вывода 1920 * 1080 @ 60 кадров в секунду 1 × eDP1.3, поддержка вывода 2560x1600 при 60 кадрах в секунду 1 × VGA, поддержка вывода 1920 * 1080 @ 60 кадров в секунду (выберите один из eDP и VGA) Поддерживает до трех экранов с разным выводом изображения
Аудио	1 × аудиовыход HDMI 1 × динамик, выход динамика 1 × выход для наушников 1 × микрофонный встроенный аудиовход
Ethernet	Поддержка двойного гигабитного Ethernet (1000 Мбит / с)
беспроводная сеть	Поддержка Mini PCIe для расширения 4G LTE Поддержка Wi-Fi, поддержка BT4.1, двойная антенна
Камера	Поддержка интерфейса камеры MIPI-CSI
PCIE3.0	поддерживает расширение интерфейса M2 SSD, SATA, сетевой карты и модулей WIFI6
Периферийный интерфейс	USB3.0, USB 2.0, SDMMC, SPI, UART, I2C, I2S, SDIO, PWM, ADC, GPIO
Электрические характеристики
Влажность хранения	10% ~ 80%
Температура хранения	-30 ~ 80 градусов -20 ~ 60 градусов
Рабочая Температура	-20 ~ 60 градусов

3.RK3568 AI Основная плата для функции и применения Gold Finger
RK3568 Core Board имеет следующие характеристики:
Настроить четырехъядерный 64-битный процессор Cortex-A55 RK3568, интегрированный графический процессор с двухъядерной архитектурой, высокопроизводительный ВПУ и высокопроизводительный NPU;
Он может быть оснащен памятью объемом до 8 ГБ, шириной до 32 бит и частотой до 1600 МГц;
Маленький размер, всего 82 мм * 52 мм;
Принять интерфейс SODIMM 314P, богатые ресурсы интерфейса;
Поддержка Android11.0, операционная система Ubuntu, стабильная и надежная.

Сценарий применения
I Он широко используется в таких сценариях, как интеллектуальный сетевой видеорегистратор, облачные терминалы, периферийные вычисления, лицевые шлюзы, шлюзы IoT, промышленное управление, NAS и центральное управление в автомобиле.

4.RK3568 AI Core Board для деталей с золотым пальцем

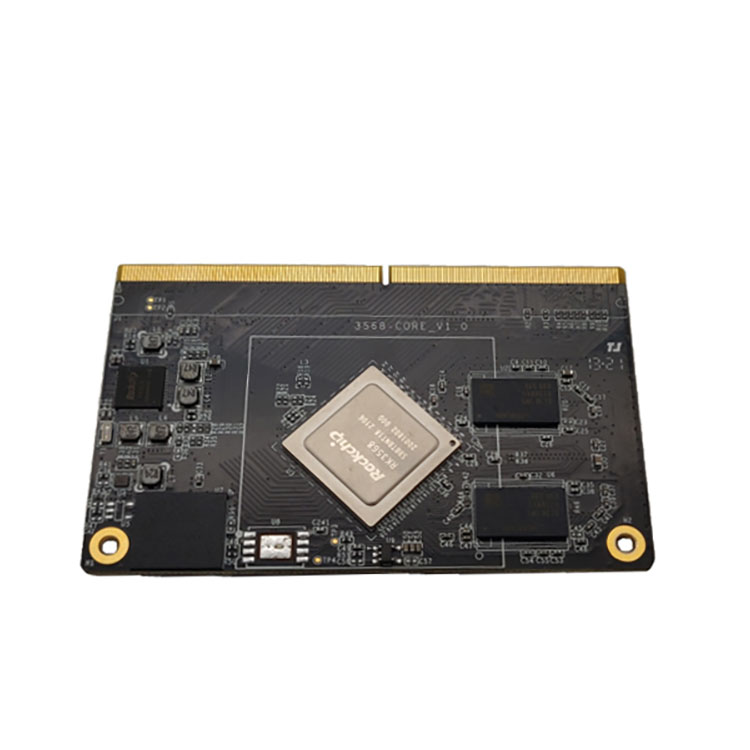

TC-RV1126 Основная плата AI для пальца Вид спереди

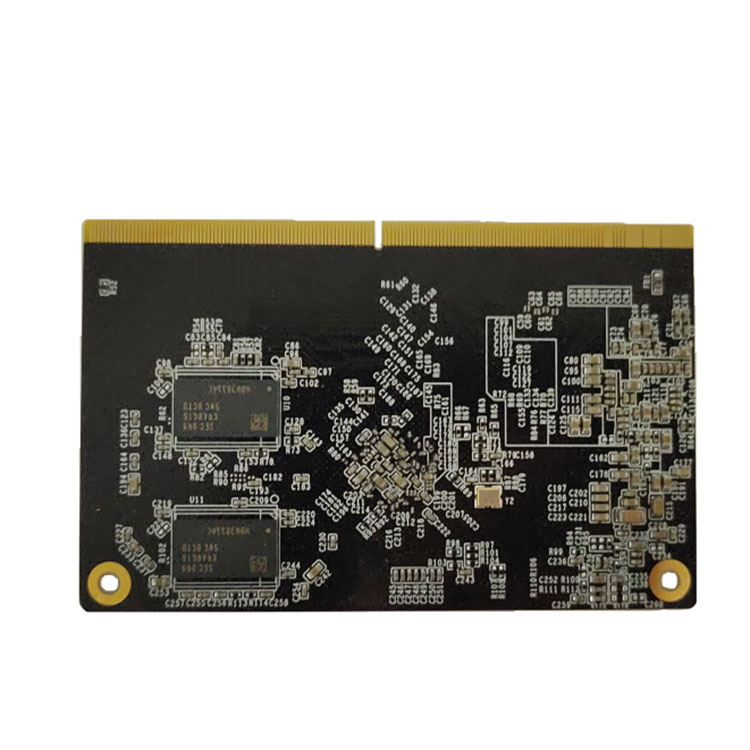

RK3568 Основная плата для пальца Вид сзади

RK3568 Основная плата для отверстия для штампа Структурная схема

5. квалификация продукта
Завод имеет импортированные Yamaha автоматические линии укладки, немецкую селективную пайку Essa волной припоя, проверку паяльной пасты 3D-SPI, AOI, рентгеновское оборудование, станцию восстановления BGA и другое оборудование, а также технологический процесс и строгий контроль качества. Обеспечьте надежность и стабильность основной платы.

6. доставка, доставка и обслуживание
Платформы ARM, которые в настоящее время запущены нашей компанией, включают решения RK (Rockchip) и Allwinner. Решения РК включают RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Решения Allwinner включают A64; Формы продукции включают основные платы, платы для разработки, материнские платы промышленного управления, интегрированные платы промышленного управления и готовые продукты. Он широко используется в коммерческих дисплеях, рекламных машинах, мониторинге зданий, автомобильных терминалах, интеллектуальной идентификации, интеллектуальных терминалах IoT, AI, Aiot, промышленности, финансах, аэропортах, таможне, полиции, больницах, умном доме, образовании, бытовой электронике и т. Д.

Базовые платы и платы для разработки Thinkcore на платформе с открытым исходным кодом. Полный набор решений по настройке аппаратного и программного обеспечения, основанных на Rockchip socs, обеспечивает поддержку процесса проектирования заказчика, от самых ранних стадий разработки до успешного массового производства.

Услуги по дизайну досок
Изготовление индивидуальной несущей платы в соответствии с требованиями клиентов
Интеграция нашей SoM в оборудование конечного пользователя для снижения затрат, уменьшения занимаемой площади и сокращения цикла разработки

Услуги по разработке программного обеспечения
Прошивка, драйверы устройств, BSP, промежуточное ПО
Перенос в разные среды разработки
Интеграция с целевой платформой

Производственные услуги
Закупка комплектующих
Объем производства увеличивается
Пользовательская маркировка
Готовые решения под ключ

Встроенные исследования и разработки
Технология
- ОС низкого уровня: Android и Linux, чтобы использовать оборудование Geniatech.
- Перенос драйверов: для настраиваемого оборудования, создание оборудования, работающего на уровне ОС.
â € «Безопасность и аутентичный инструмент: для обеспечения правильной работы оборудования.

Информация о программном и аппаратном обеспечении
Основная плата предоставляет схематические диаграммы и диаграммы битовых чисел, нижняя плата платы разработки предоставляет информацию об оборудовании, такую как исходные файлы печатной платы, программный пакет SDK с открытым исходным кодом, руководства пользователя, руководящие документы, исправления для отладки и т. Д.

7. FAQ
1. Есть ли у вас поддержка? Какая там техническая поддержка?
Ответ Thinkcore: мы предоставляем исходный код, схематическую диаграмму и техническое руководство для основной платы для разработки.
Да, техническая поддержка, вы можете задать вопросы по электронной почте или на форумах.

Объем технической поддержки
1. Узнайте, какие программные и аппаратные ресурсы доступны на плате разработки.
2. Как запустить предоставленные тестовые программы и примеры, чтобы плата разработки работала нормально.
3. Как скачать и запрограммировать систему обновлений
4. Определите, есть ли неисправность. Следующие вопросы не входят в сферу технической поддержки, предоставляются только технические обсуждения
â‘´. Как понять и изменить исходный код, саморазборка и имитация печатных плат
â‘µ. Как скомпилировать и пересадить операционную систему
â‘¶. Проблемы, с которыми сталкиваются пользователи при самостоятельной разработке, то есть проблемы с пользовательской настройкой.
Примечание. Мы определяем «настройку» следующим образом: для того, чтобы реализовать свои собственные потребности, пользователи сами проектируют, создают или модифицируют любые программные коды и оборудование.

2. Можете ли вы принимать заказы?
Thinkcore ответил:
Предоставляемые услуги: 1. Настройка системы; 2. Настройка системы; 3. Стимулировать развитие; 4. Обновление прошивки; 5. Схема оборудования; 6. Схема печатной платы; 7. Обновление системы; 8. Построение среды разработки; 9. Метод отладки приложения; 10. Методика испытаний. 11. Больше индивидуальных услуг… ‰

3. На какие детали следует обратить внимание при использовании основной платы Android?
Любой продукт после определенного периода использования будет иметь небольшие проблемы того или иного рода. Конечно, основная плата Android не является исключением, но если вы будете правильно ее обслуживать и использовать, обратите внимание на детали, и многие проблемы могут быть решены. Обычно обращайте внимание на мелкие детали, вы можете принести себе много удобства! Я верю, что вы обязательно захотите попробовать. .

Прежде всего, при использовании основной платы Android вам необходимо обратить внимание на диапазон напряжения, который может принимать каждый интерфейс. В то же время убедитесь, что соединитель совпадает с положительным и отрицательным направлениями.

Во-вторых, очень важно размещение и транспортировка основной платы Android. Его нужно размещать в сухом помещении с низкой влажностью. При этом необходимо обратить внимание на антистатические меры. Таким образом, основная плата Android не будет повреждена. Это поможет избежать коррозии основной платы Android из-за высокой влажности.

В-третьих, внутренние части основной платы Android относительно хрупкие, и сильные удары или давление могут вызвать повреждение внутренних компонентов основной платы Android или изгиб печатной платы. так что. Старайтесь не допускать ударов основной платы Android твердыми предметами во время использования.

4. Сколько типов пакетов обычно доступно для встроенных базовых плат ARM?
Встроенная основная плата ARM - это электронная материнская плата, которая объединяет и инкапсулирует основные функции ПК или планшета. Большинство встроенных базовых плат ARM объединяют ЦП, устройства хранения и контакты, которые подключаются к поддерживающей объединительной плате через контакты для реализации системного чипа в определенной области. Люди часто называют такую систему однокристальным микрокомпьютером, но точнее было бы называть ее встроенной платформой разработки.

Поскольку основная плата объединяет общие функции ядра, она обладает универсальностью, так как основная плата может настраивать различные объединительные платы, что значительно повышает эффективность разработки материнской платы. Поскольку встроенная основная плата ARM отделена как независимый модуль, это также снижает сложность разработки, повышает надежность, стабильность и ремонтопригодность системы, ускоряет вывод на рынок, профессиональные технические услуги и оптимизирует затраты на продукцию. Потеря гибкости.

Три основных характеристики основной платы ARM: низкое энергопотребление и мощные функции, двойной набор команд 16/32/64-разрядный и многочисленные партнеры. Небольшие размеры, низкое энергопотребление, низкая стоимость, высокая производительность; поддержка двойного набора инструкций Thumb (16-бит) / ARM (32-бит), совместимого с 8-битными / 16-битными устройствами; используется большое количество регистров, и скорость выполнения инструкций выше; Большинство операций с данными выполняются в регистрах; режим адресации гибкий и простой, а эффективность выполнения высокая; длина инструкции фиксирована.

В продуктах для встраиваемых основных плат серии AMR от Si NuclearТехнология используются эти преимущества платформы ARM. Компоненты Процессор Процессор - самая важная часть основной платы, которая состоит из арифметического блока и контроллера. Если основная плата RK3399 сравнивает компьютер с человеком, то центральный процессор - это его сердце, и из этого видно его важную роль. Независимо от типа ЦП, его внутреннюю структуру можно разделить на три части: блок управления, логический блок и блок памяти.

Эти три части координируются друг с другом, чтобы анализировать, оценивать, вычислять и контролировать скоординированную работу различных частей компьютера.

Память Память - это компонент, используемый для хранения программ и данных. Для компьютера только с памятью он может иметь функцию памяти для обеспечения нормальной работы. Существует много типов хранилищ, которые можно разделить на основную и вспомогательную в зависимости от их использования. Основная память также называется внутренней памятью (называемой памятью), а вспомогательная память также называется внешней памятью (называемой внешней памятью). Внешнее хранилище обычно представляет собой магнитные носители или оптические диски, такие как жесткие диски, гибкие диски, ленты, компакт-диски и т. Д., Которые могут хранить информацию в течение длительного времени и не зависят от электричества для хранения информации, а управляются механическими компонентами, скорость намного ниже, чем у процессора.

Память относится к компоненту хранения на материнской плате. Это компонент, с которым ЦП напрямую взаимодействует и использует его для хранения данных. В нем хранятся данные и программы, которые используются в данный момент (то есть выполняются). Его физическая сущность - одна или несколько групп. Интегральная схема с функциями ввода и вывода данных и хранения данных. Память используется только для временного хранения программ и данных. После выключения питания или сбоя в подаче электроэнергии все программы и данные будут утеряны.

Существует три варианта соединения между основной платой и нижней платой: межплатный разъем, золотой палец и отверстие для штампа. Если используется решение с разъемом плата-плата, преимуществом является простота подключения и отключения. Но есть следующие недостатки: 1. Плохая сейсмостойкость. Межплатный соединитель легко ослабляется из-за вибрации, что ограничивает применение основной платы в автомобильной продукции. Для фиксации основной платы можно использовать такие методы, как нанесение клея, завинчивание, пайка медной проволоки, установка пластиковых зажимов и изгибание экранирующей крышки. Однако при массовом производстве каждый из них обнаружит множество недостатков, что приведет к увеличению количества брака.

2. Нельзя использовать для тонких и легких продуктов. Расстояние между основной панелью и нижней пластиной также увеличилось, по крайней мере, до 5 мм, и такая основная плита не может использоваться для разработки тонких и легких продуктов.

3. Работа плагина может вызвать внутреннее повреждение печатной платы. Площадь основной платы очень большая. Когда мы вытаскиваем основную плату, мы должны сначала поднять одну сторону с силой, а затем вытащить другую сторону. В этом процессе неизбежна деформация печатной платы основной платы, что может привести к сварке. Внутренние травмы, например, точечное растрескивание. Треснувшие паяные соединения не вызовут проблем в краткосрочной перспективе, но при длительном использовании они могут постепенно терять контакт из-за вибрации, окисления и других причин, образуя разрыв цепи и вызывая отказ системы.

4. Высокий уровень брака при массовом производстве заплат. Межплатные разъемы с сотнями контактов очень длинные, и небольшие ошибки между разъемом и платой будут накапливаться. На этапе пайки оплавлением во время массового производства между печатной платой и разъемом возникает внутреннее напряжение, и это внутреннее напряжение иногда тянет и деформирует печатную плату.

5. Сложность тестирования при серийном производстве. Даже если используется межплатный соединитель с шагом 0,8 мм, по-прежнему невозможно напрямую контактировать с разъемом с помощью наперстка, что создает трудности при разработке и изготовлении испытательного приспособления. Хотя здесь нет непреодолимых трудностей, все трудности со временем проявятся в увеличении стоимости, и шерсть должна быть от овец.

Принятие решения с использованием золотого пальца дает следующие преимущества: 1. Очень удобно подключать и отключать. 2. Стоимость технологии золотого пальца при массовом производстве очень низка.

Недостатки: 1. Поскольку часть золотого пальца требует гальванического покрытия золотом, цена процесса золотого пальца очень высока при низкой производительности. Производственный процесс на фабрике дешевых печатных плат недостаточно хорош. С плитами много проблем, и качество продукции не может быть гарантировано. 2. Его нельзя использовать с тонкими и легкими изделиями, такими как межплатные разъемы. 3. На нижней плате необходим слот для высококачественной видеокарты ноутбука, что увеличивает стоимость продукта.

Если принять схему отверстий для штампа, то это приведет к следующим недостаткам: 1. Трудность разборки. 2. Площадь основной платы слишком велика, и существует риск деформации после пайки оплавлением, и может потребоваться ручная пайка нижней платы. Всех недостатков первых двух схем больше нет.

5. Вы сообщите мне время доставки основной платы?
Thinkcore ответил: Небольшие партии образцов заказов, при наличии на складе оплата будет отправлена в течение трех дней. Большое количество заказов или индивидуальных заказов может быть отправлено в течение 35 дней при нормальных обстоятельствах.
