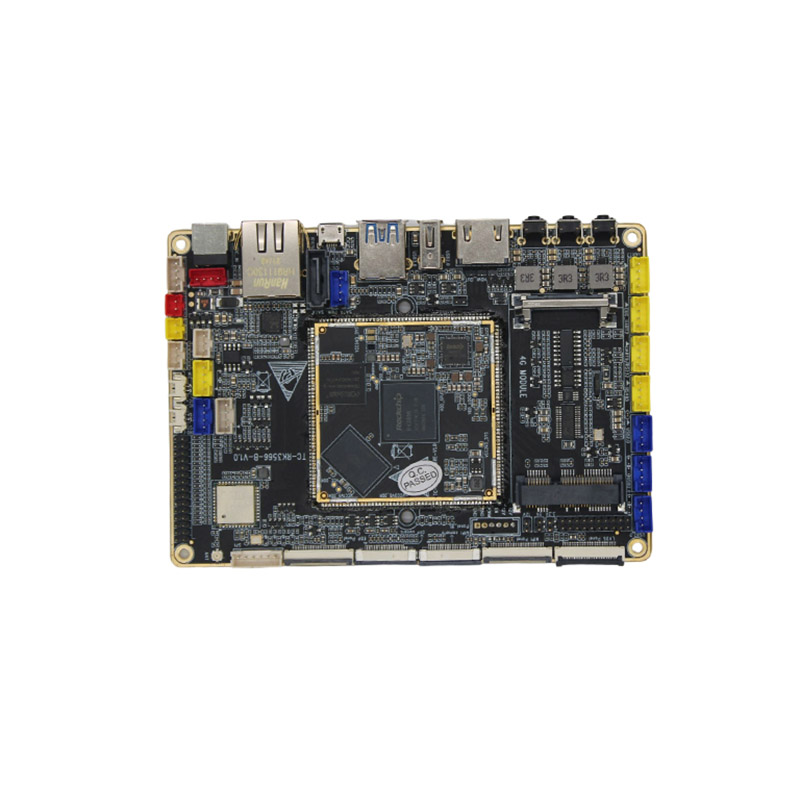

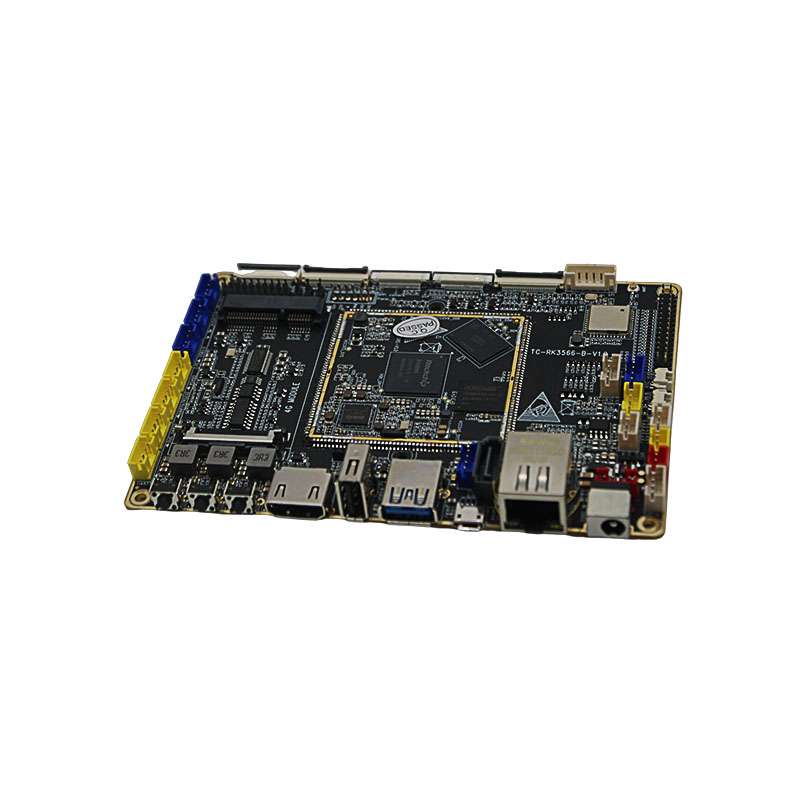

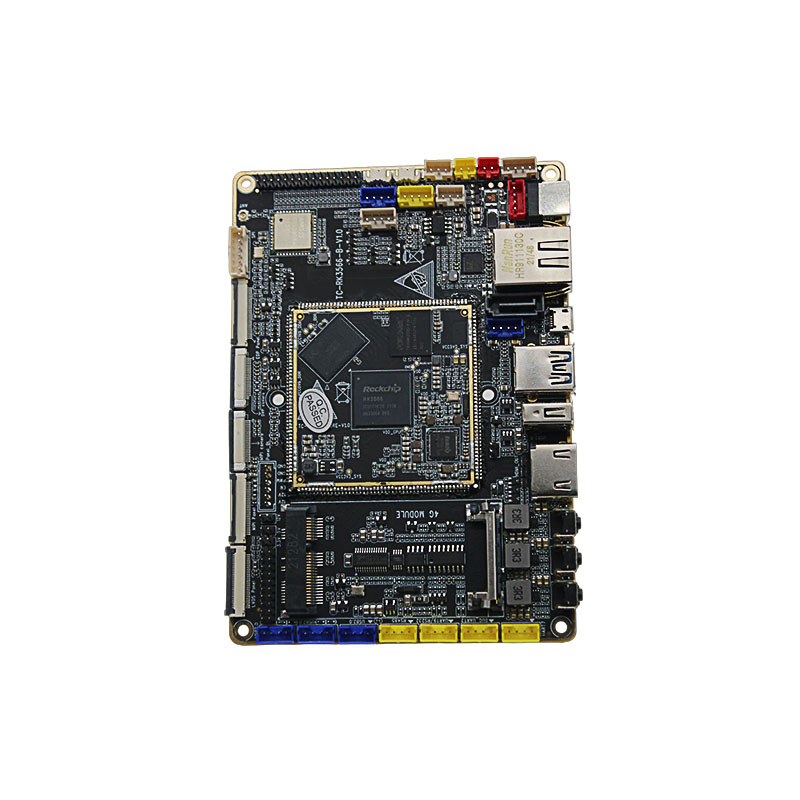

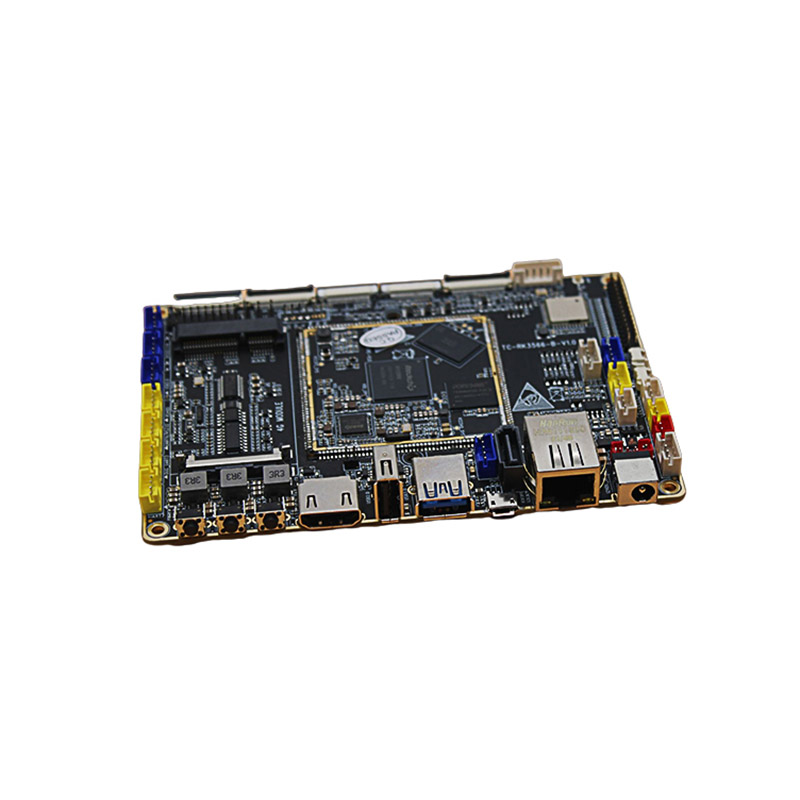

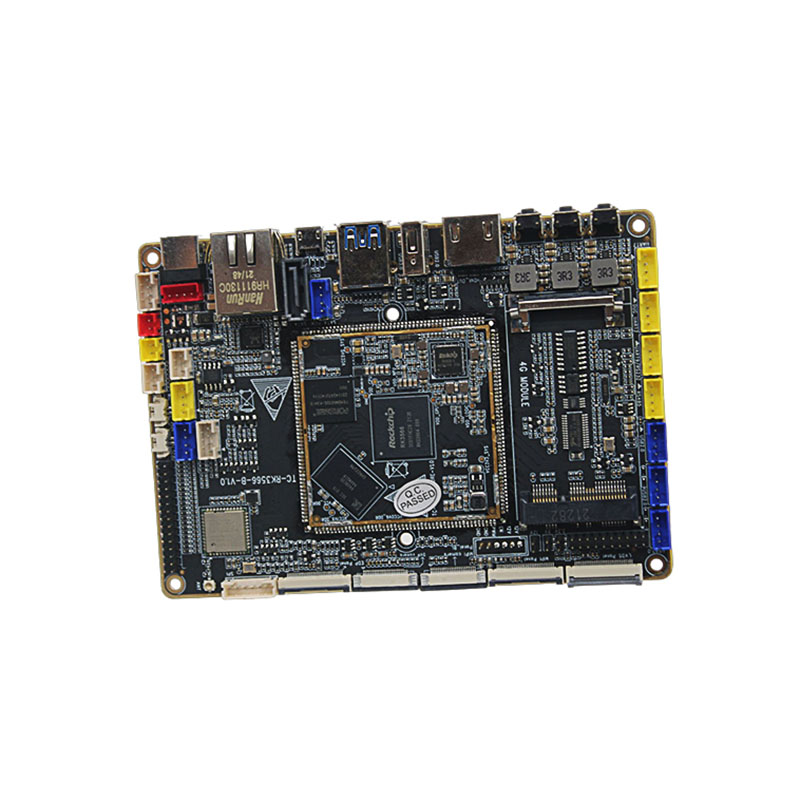

TC-RK3566 Макетная плата с отверстием для штампа

TC-RK3566 Макетная плата с отверстием для штампа

Плата для разработки TC-RK3566 Stamp Hole — это плата для разработки приложений Интернета вещей. Он оснащен процессором архитектуры A55, графическим процессором G52, поддерживает отображение на двух экранах, использует новый независимый процессор декодирования JPEG, эффективно обрабатывает анализ нескольких эскизов и поддерживает кодирование форматов 1080p60fps H.264 и H265, поддерживая динамическую скорость передачи данных, частоту кадров, разрешение. регулировка и другие функции, обеспечивающие производительность обработки 8M30 кадров в секунду, мультиплексирование с разделением времени для удовлетворения потребностей двух камер, поддержка функции HDR, повышение четкости изображения при контровом или сильном освещении

Приложения включают рекламные машины, обучающие машины, медицинскую электронику, финансовое оборудование, сенсорные машины, электронные продукты AI и т. д.

Ниже приведены характеристики платы.

Высокая вычислительная мощность и низкое энергопотребление - используется четырехъядерный 64-битный процессор Cortex-A55 RK3566 с основной частотой до 1,8 ГГц. Он поддерживает вычислительную мощность 0,8 Тл для глубокой оптимизации архитектуры дисплея, управления системными задачами, управления питанием, дизайна оборудования и т. д., эффективно снижая энергопотребление продукта и повышая срок службы.

Благодаря собственному интерфейсу партнерам по терминалам не нужно добавлять дополнительные микросхемы дисплея и управления для достижения оптимизации затрат. Максимальное разрешение может поддерживать 13,3-дюймовый экран с разрешением 2200x1650, что соответствует требованиям к дизайну большого экрана.

HD-дисплей, отличное качество изображения — выход HDMI 4k 60 Гц, 1080P60 Гц, выход LVDS 1920X1080, выход MIPI 1200X1080 и USB-камера.

Полный интерфейс дисплея - поддержка выхода HDMI2.0, поддержка двухканального MIPI DSI, ЖК-дисплей с разрешением 2,5K, поддержка Eink, экран с прямым приводом, поддержка экрана eDp.

Широкие возможности расширения интерфейса - поддержка нескольких периферийных высокоскоростных интерфейсов, PCIE 2.1 1x1Lane, соответствие требованиям расширения 4G/5G, WIFI6, NPU и т. д. Несколько камер поддерживают MIPI CSI 4Lanes, могут использоваться независимо и поддерживают 16-битный интерфейс DVP, Вход BT1120 и режим VC

Надежное сетевое и беспроводное соединение — поддержка адаптивного Ethernet 100M/10M, решений WIFI 2,4/5,0 ГГц и BT4.1/BT5.0.
