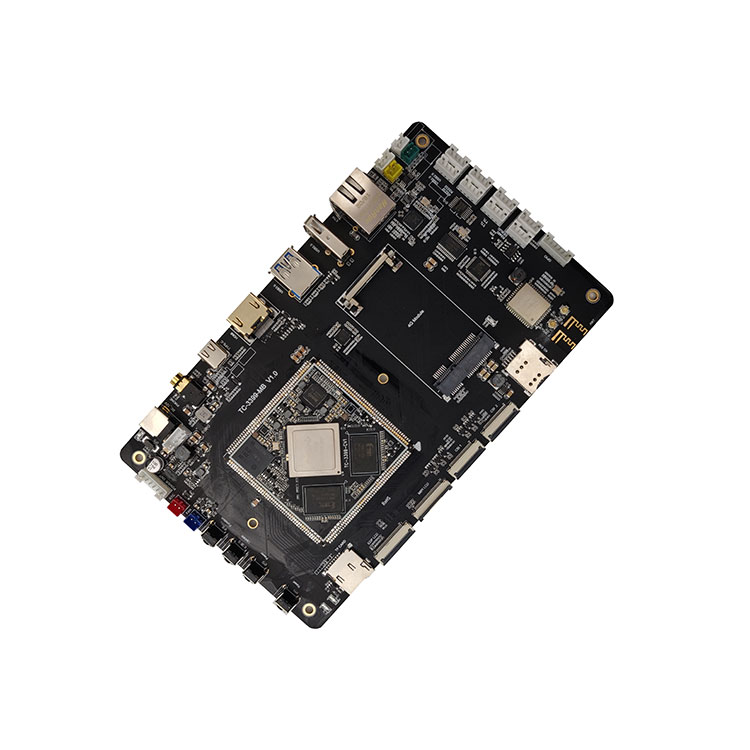

Несущая плата комплекта разработчика TC-RK3399 для отверстия под штамп
Несущая плата комплекта разработчика TC-RK3399 для отверстия под штамп
Плата разработки Rockchip TC-3399 состоит из SOM с отверстиями для штампа TC-3399 и несущей платы.
Платформа TC-3399 основана на Rockchip RK3399, 64-битном 6-ядерном процессоре уровня рабочей станции.
Это двухъядерный Cortex-A72 + четырехъядерный Cortex-A53. Частота до 1,8 ГГц. Новое ядро почти на 100% быстрее, чем A15 / A17 / A57.
Отправить запрос
Описание продукта
Плата разработки Rockchip TC-RK3399 (несущая плата комплекта разработчика TC-RK3399)
1.TC-RK3399 Несущая плата комплекта разработчика для отверстия для штампа Введение
Плата для разработки Rockchip TC-RK3399 (несущая плата для комплекта разработчика TC-RK3399) Платформа TC-3399 основана на Rockchip RK3399, 64-разрядном 6-ядерном процессоре уровня рабочей станции.
Это двухъядерный Cortex-A72 + четырехъядерный Cortex-A53. Частота до 1,8 ГГц. Новое ядро почти на 100% быстрее, чем A15 / A17 / A57.
Интегрирован с графическим процессором ARM Mali-T860 MP4, поддерживает OpenGL ES1.1 / 2.0 / 3.0 / 3.1, OpenVG1.1, OpenCL, Directx11, AFBC (сжатие буфера кадров ARM).
Такой мощный графический процессор поддерживает H.265HEVC и VP9, кодирование H.265 и 4K HDR. И это может быть применено к компьютерному зрению, обучающей машине, 4K 3D и т. Д.
Интерфейсы: Dual MIPI-CSI, Dual ISP, PCIe, USB3.0, USB2.0, Тип C и т. Д.
Плата для разработки TC-3399 разработана с 2 ГБ / 4 ГБ LPDDR4, 8 ГБ / 16 ГБ / 32 ГБ eMMC, независимой системой управления питанием, Ethernet и разнообразными интерфейсами.
Он поддерживает ОС Android, Linux, Ubuntu и Debian. Исходный код открыт.
Области применения: дисплей высокой четкости с рекламным аппаратом, торговые автоматы, обучающие терминалы, автоматическая идентификация, робототехника, мониторинг безопасности, финансовые POS-терминалы, терминалы управления транспортными средствами, виртуальная реальность и т. Д. С тестовой доской для разработчиков это ускорит время разработки продукта.
Базовые платы и платы для разработки Thinkcore на платформе с открытым исходным кодом. Полный набор решений по настройке аппаратного и программного обеспечения, основанных на Rockchip socs, обеспечивает поддержку процесса проектирования заказчика, от самых ранних стадий разработки до успешного массового производства.
Услуги по дизайну досок
Изготовление индивидуальной несущей платы в соответствии с требованиями клиентов
Интеграция нашей SoM в оборудование конечного пользователя для снижения затрат, уменьшения занимаемой площади и сокращения цикла разработки
Услуги по разработке программного обеспечения
Прошивка, драйверы устройств, BSP, промежуточное ПО
Перенос в разные среды разработки
Интеграция с целевой платформой
Производственные услуги
Закупка комплектующих
Объем производства увеличивается
Пользовательская маркировка
Готовые решения под ключ
Встроенные исследования и разработки
Технология
- ОС низкого уровня: Android и Linux, чтобы использовать оборудование Geniatech.
- Перенос драйверов: для настраиваемого оборудования, создание оборудования, работающего на уровне ОС.
â € «Безопасность и аутентичный инструмент: для обеспечения правильной работы оборудования.
2.TC-RK3399 Несущая плата комплекта разработчика для параметра отверстия штампа (спецификация)
3. Плата-носитель комплекта разработчика TC-RK3399 для функции отверстия штампа и его применения
Плата разработки Rockchip TC-RK3399 (несущая плата комплекта разработчика TC-RK3399)
Характеристики платы разработки TC-3399
• Мощные функции, богатый интерфейс, широкий спектр приложений.
â— Размер: 185,5 мм * 110,6 мм, может использоваться в конечном продукте.
• Поддерживает Android, Linux, Ubuntu, Debian. Исходный код открыт, ускорить время разработки.
Сценарий применения
TC-RK3399 подходит для кластерных серверов, высокопроизводительных вычислений / хранения, компьютерного зрения, игрового оборудования, коммерческого дисплейного оборудования, медицинского оборудования, торговых автоматов, промышленных компьютеров и т. Д.
SOM Внешний вид
Плата разработки Rockchip TC-RK3399 (несущая плата TC-RK3399 Development Kit) Внешний вид
Плата разработки Rockchip TC-RK3399 (несущая плата комплекта разработчика TC-RK3399)
Описание аппаратных интерфейсов макетной платы
5. Плата-носитель комплекта разработчика TC-RK3399 для квалификации отверстия для штампа
На производственном предприятии есть импортированные Yamaha автоматические линии укладки, немецкая селективная пайка волной пайки Essa, 3D-SPI, AOI, рентгеновская установка, паяльная паста для проверки паяльной пасты, паяльная станция BGA и другое оборудование, а также технологический процесс и строгий контроль качества. Обеспечьте надежность и стабильность основной платы.
6. доставка, доставка и обслуживание
Платформы ARM, которые в настоящее время запущены нашей компанией, включают решения RK (Rockchip) и Allwinner. Решения РК включают RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Решения Allwinner включают A64; Формы продукции включают основные платы, платы для разработки, материнские платы промышленного управления, интегрированные платы промышленного контроля и готовые изделия. Он широко используется в коммерческих дисплеях, рекламных машинах, мониторинге зданий, автомобильных терминалах, интеллектуальной идентификации, интеллектуальных терминалах IoT, AI, Aiot, промышленности, финансах, аэропортах, таможне, полиции, больницах, умном доме, образовании, бытовой электронике и т. Д.
Базовые платы и платы для разработки Thinkcore на платформе с открытым исходным кодом. Полный набор решений по настройке аппаратного и программного обеспечения, основанных на Rockchip socs, обеспечивает поддержку процесса проектирования заказчика, от самых ранних стадий разработки до успешного массового производства.
Услуги по дизайну досок
Изготовление индивидуальной несущей платы в соответствии с требованиями клиентов
Интеграция нашей SoM в оборудование конечного пользователя для снижения затрат, уменьшения занимаемой площади и сокращения цикла разработки
Услуги по разработке программного обеспечения
Прошивка, драйверы устройств, BSP, промежуточное ПО
Перенос в разные среды разработки
Интеграция с целевой платформой
Производственные услуги
Закупка комплектующих
Объем производства увеличивается
Пользовательская маркировка
Готовые решения под ключ
Встроенные исследования и разработки
Технология
- ОС низкого уровня: Android и Linux, чтобы использовать оборудование Geniatech.
- Перенос драйверов: для настраиваемого оборудования, создание оборудования, работающего на уровне ОС.
â € «Безопасность и аутентичный инструмент: для обеспечения правильной работы оборудования.
Информация о программном и аппаратном обеспечении
Основная плата предоставляет схематические диаграммы и диаграммы битовых чисел, нижняя плата платы разработки предоставляет информацию об оборудовании, такую как исходные файлы печатной платы, программный пакет SDK с открытым исходным кодом, руководства пользователя, руководящие документы, исправления для отладки и т. Д.
7. FAQ
1. Есть ли у вас поддержка? Какая там техническая поддержка?
Ответ Thinkcore: мы предоставляем исходный код, схематическую диаграмму и техническое руководство для основной платы для разработки.
Да, техническая поддержка, вы можете задать вопросы по электронной почте или на форумах.
Объем технической поддержки
1. Узнайте, какие программные и аппаратные ресурсы доступны на плате разработки.
2. Как запустить предоставленные тестовые программы и примеры, чтобы плата разработки работала нормально.
3. Как скачать и запрограммировать систему обновлений
4. Определите, есть ли неисправность. Следующие вопросы не входят в сферу технической поддержки, предоставляются только технические обсуждения.
â‘´. Как понять и изменить исходный код, саморазборка и имитация печатных плат
⑵. Как скомпилировать и пересадить операционную систему
⑶. Проблемы, с которыми сталкиваются пользователи при самостоятельной разработке, то есть проблемы с пользовательской настройкой.
Примечание. Мы определяем «настройку» следующим образом: для того, чтобы реализовать свои собственные потребности, пользователи сами проектируют, создают или модифицируют любые программные коды и оборудование.
2. Можете ли вы принимать заказы?
Thinkcore ответил:
Предоставляемые услуги: 1. Настройка системы; 2. Настройка системы; 3. Стимулировать развитие; 4. Обновление прошивки; 5. Схема оборудования; 6. Схема печатной платы; 7. Обновление системы; 8. Построение среды разработки; 9. Метод отладки приложения; 10. Методика испытаний. 11. Больше индивидуальных услуг… ‰
3. На какие детали следует обратить внимание при использовании основной платы Android?
Любой продукт после определенного периода использования будет иметь небольшие проблемы того или иного рода. Конечно, основная плата Android не является исключением, но если вы будете правильно ее обслуживать и использовать, обратите внимание на детали, и многие проблемы могут быть решены. Обычно обращайте внимание на мелкие детали, вы можете принести себе много удобства! Я верю, что вы обязательно захотите попробовать. .
Прежде всего, при использовании основной платы Android вам необходимо обратить внимание на диапазон напряжения, который может принимать каждый интерфейс. В то же время убедитесь, что соединитель совпадает с положительным и отрицательным направлениями.
Во-вторых, очень важно размещение и транспортировка основной платы Android. Его нужно размещать в сухом помещении с низкой влажностью. При этом необходимо обратить внимание на антистатические меры. Таким образом, основная плата Android не будет повреждена. Это поможет избежать коррозии основной платы Android из-за высокой влажности.
В-третьих, внутренние части основной платы Android относительно хрупкие, и сильные удары или давление могут вызвать повреждение внутренних компонентов основной платы Android или изгиб печатной платы. так что. Старайтесь не допускать ударов по основной плате Android твердыми предметами во время использования.
4. Сколько типов пакетов обычно доступно для встроенных базовых плат ARM?
Встроенная основная плата ARM - это электронная материнская плата, которая объединяет и инкапсулирует основные функции ПК или планшета. Большинство встроенных базовых плат ARM объединяют ЦП, устройства хранения и контакты, которые подключаются к поддерживающей объединительной плате через контакты для реализации системного чипа в определенной области. Люди часто называют такую систему однокристальным микрокомпьютером, но точнее было бы называть ее встроенной платформой разработки.
Поскольку основная плата объединяет общие функции ядра, она обладает универсальностью, так как основная плата может настраивать различные объединительные платы, что значительно повышает эффективность разработки материнской платы. Поскольку встроенная основная плата ARM отделена как независимый модуль, это также снижает сложность разработки, повышает надежность, стабильность и ремонтопригодность системы, ускоряет вывод на рынок, профессиональные технические услуги и оптимизирует затраты на продукцию. Потеря гибкости.
Три основных характеристики основной платы ARM: низкое энергопотребление и мощные функции, двойной набор команд 16/32/64-разрядный и многочисленные партнеры. Небольшие размеры, низкое энергопотребление, низкая стоимость, высокая производительность; поддержка двойного набора инструкций Thumb (16-бит) / ARM (32-бит), совместимого с 8-битными / 16-битными устройствами; используется большое количество регистров, и скорость выполнения инструкций выше; Большинство операций с данными выполняются в регистрах; режим адресации гибкий и простой, а эффективность выполнения высокая; длина инструкции фиксирована.
В продуктах для встраиваемых основных плат серии AMR от Si NuclearТехнология используются эти преимущества платформы ARM. Компоненты Процессор Процессор - самая важная часть основной платы, которая состоит из арифметического блока и контроллера. Если основная плата RK3399 сравнивает компьютер с человеком, то центральный процессор - это его сердце, и из этого видно его важную роль. Независимо от типа ЦП, его внутреннюю структуру можно разделить на три части: блок управления, логический блок и блок памяти.
Эти три части координируются друг с другом, чтобы анализировать, оценивать, вычислять и контролировать скоординированную работу различных частей компьютера.
Память Память - это компонент, используемый для хранения программ и данных. Для компьютера только с памятью он может иметь функцию памяти для обеспечения нормальной работы. Существует много типов хранилищ, которые можно разделить на основную и вспомогательную в зависимости от их использования. Основная память также называется внутренней памятью (называемой памятью), а вспомогательная память также называется внешней памятью (называемой внешней памятью). Внешнее хранилище обычно представляет собой магнитные носители или оптические диски, такие как жесткие диски, гибкие диски, ленты, компакт-диски и т. Д., Которые могут хранить информацию в течение длительного времени и не зависят от электричества для хранения информации, а управляются механическими компонентами, скорость намного ниже, чем у процессора.
Память относится к компоненту хранения на материнской плате. Это компонент, с которым ЦП напрямую взаимодействует и использует его для хранения данных. В нем хранятся данные и программы, которые используются в данный момент (то есть выполняются). Его физическая сущность - одна или несколько групп. Интегральная схема с функциями ввода и вывода данных и хранения данных. Память используется только для временного хранения программ и данных. После выключения питания или сбоя в подаче электроэнергии все программы и данные будут утеряны.
Существует три варианта соединения между основной платой и нижней платой: межплатный разъем, золотой палец и отверстие для штампа. Если используется решение с разъемом «плата-плата», преимуществом является простота подключения и отключения. Но есть следующие недостатки: 1. Плохая сейсмостойкость. Межплатный разъем легко ослабляется из-за вибрации, что ограничивает применение основной платы в автомобильной продукции. Для фиксации основной платы можно использовать такие методы, как нанесение клея, завинчивание, пайка медной проволоки, установка пластиковых зажимов и изгибание экранирующей крышки. Однако при массовом производстве каждый из них обнаружит множество недостатков, что приведет к увеличению количества брака.
2. Нельзя использовать для тонких и легких продуктов. Расстояние между основной платой и нижней пластиной также увеличилось, по крайней мере, до 5 мм, и такая основная плита не может использоваться для разработки тонких и легких продуктов.
3. Работа плагина может вызвать внутреннее повреждение печатной платы. Площадь основной платы очень большая. Когда мы вытаскиваем основную плату, мы должны сначала поднять одну сторону с силой, а затем вытащить другую сторону. В этом процессе неизбежна деформация печатной платы основной платы, что может привести к сварке. Внутренние травмы, например, точечное растрескивание. Треснувшие паяные соединения не вызовут проблем в краткосрочной перспективе, но при длительном использовании они могут постепенно терять контакт из-за вибрации, окисления и других причин, образуя разрыв цепи и вызывая отказ системы.
4. Высокий уровень брака при массовом производстве заплат. Межплатные разъемы с сотнями контактов очень длинные, и небольшие ошибки между разъемом и платой будут накапливаться. На этапе пайки оплавлением во время массового производства между печатной платой и разъемом возникает внутреннее напряжение, и это внутреннее напряжение иногда тянет и деформирует печатную плату.
5. Сложность тестирования при серийном производстве. Даже если используется межплатный соединитель с шагом 0,8 мм, по-прежнему невозможно напрямую контактировать с разъемом с помощью наперстка, что создает трудности при разработке и изготовлении испытательного приспособления. Хотя здесь нет непреодолимых трудностей, все трудности со временем проявятся в увеличении стоимости, и шерсть должна быть от овец.
Принятие решения с использованием золотого пальца дает следующие преимущества: 1. Очень удобно подключать и отключать. 2. Стоимость технологии золотого пальца при массовом производстве очень низка.
Недостатки: 1. Поскольку часть золотого пальца требует гальванического покрытия золотом, цена процесса золотого пальца очень высока при низкой производительности. Производственный процесс на фабрике дешевых печатных плат недостаточно хорош. С плитами много проблем, и качество продукции не может быть гарантировано. 2. Его нельзя использовать с тонкими и легкими изделиями, такими как межплатные разъемы. 3. На нижней плате необходим слот для высококачественной видеокарты ноутбука, что увеличивает стоимость продукта.
Принятие схемы отверстий для штампа приводит к недостаткам: 1. Трудность разборки. 2. Площадь основной платы слишком велика, и существует риск деформации после пайки оплавлением, и может потребоваться ручная пайка нижней платы. Всех недостатков первых двух схем больше нет.
5. Вы сообщите мне время доставки основной платы?
Thinkcore ответил: Небольшие партии образцов заказов, если есть в наличии, оплата будет отправлена в течение трех дней. Большое количество заказов или индивидуальных заказов может быть отправлено в течение 35 дней при нормальных обстоятельствах.
1.TC-RK3399 Несущая плата комплекта разработчика для отверстия для штампа Введение
Плата для разработки Rockchip TC-RK3399 (несущая плата для комплекта разработчика TC-RK3399) Платформа TC-3399 основана на Rockchip RK3399, 64-разрядном 6-ядерном процессоре уровня рабочей станции.
Это двухъядерный Cortex-A72 + четырехъядерный Cortex-A53. Частота до 1,8 ГГц. Новое ядро почти на 100% быстрее, чем A15 / A17 / A57.
Интегрирован с графическим процессором ARM Mali-T860 MP4, поддерживает OpenGL ES1.1 / 2.0 / 3.0 / 3.1, OpenVG1.1, OpenCL, Directx11, AFBC (сжатие буфера кадров ARM).
Такой мощный графический процессор поддерживает H.265HEVC и VP9, кодирование H.265 и 4K HDR. И это может быть применено к компьютерному зрению, обучающей машине, 4K 3D и т. Д.
Интерфейсы: Dual MIPI-CSI, Dual ISP, PCIe, USB3.0, USB2.0, Тип C и т. Д.
Плата для разработки TC-3399 разработана с 2 ГБ / 4 ГБ LPDDR4, 8 ГБ / 16 ГБ / 32 ГБ eMMC, независимой системой управления питанием, Ethernet и разнообразными интерфейсами.
Он поддерживает ОС Android, Linux, Ubuntu и Debian. Исходный код открыт.
Области применения: дисплей высокой четкости с рекламным аппаратом, торговые автоматы, обучающие терминалы, автоматическая идентификация, робототехника, мониторинг безопасности, финансовые POS-терминалы, терминалы управления транспортными средствами, виртуальная реальность и т. Д. С тестовой доской для разработчиков это ускорит время разработки продукта.
Базовые платы и платы для разработки Thinkcore на платформе с открытым исходным кодом. Полный набор решений по настройке аппаратного и программного обеспечения, основанных на Rockchip socs, обеспечивает поддержку процесса проектирования заказчика, от самых ранних стадий разработки до успешного массового производства.
Услуги по дизайну досок
Изготовление индивидуальной несущей платы в соответствии с требованиями клиентов
Интеграция нашей SoM в оборудование конечного пользователя для снижения затрат, уменьшения занимаемой площади и сокращения цикла разработки
Услуги по разработке программного обеспечения
Прошивка, драйверы устройств, BSP, промежуточное ПО
Перенос в разные среды разработки
Интеграция с целевой платформой
Производственные услуги
Закупка комплектующих
Объем производства увеличивается
Пользовательская маркировка
Готовые решения под ключ
Встроенные исследования и разработки
Технология
- ОС низкого уровня: Android и Linux, чтобы использовать оборудование Geniatech.
- Перенос драйверов: для настраиваемого оборудования, создание оборудования, работающего на уровне ОС.
â € «Безопасность и аутентичный инструмент: для обеспечения правильной работы оборудования.
2.TC-RK3399 Несущая плата комплекта разработчика для параметра отверстия штампа (спецификация)
|
Параметры |
|||
|
Появление |
Отверстие для штампа SOM + несущая плата |
||
|
SOMSize |
55 мм * 55 мм |
||
|
Несущая плата Размер |
185,5 мм * 110,6 мм |
||
|
Слой |
SOM8-слойная / несущая плата 4-слойная |
||
|
Конфигурация системы |
|||
|
Процессор |
Rockchip RK3399 Четырехъядерный процессор Cortex A53 1,4 ГГц + двухъядерный A72 （1,8 ГГцï¼ ‰ |
||
|
баран |
LPDDR4 Стандартная версия 2 ГБ, 4 ГБ опционально |
||
|
Место хранения |
8 ГБ / 16 ГБ / 32 ГБ emmc опционально - по умолчанию 16 ГБ |
||
|
Мощность IC |
RK808 |
||
|
Системная ОС |
Android / Linux + QT / Debian / Ubuntu |
||
|
Параметры интерфейсов |
|||
|
Отображать |
MIPI DSI，EDP и выход HDMI |
||
|
Трогать |
I2C / USB |
||
|
Аудио |
Наушники 3,5 мм • порт 2x2pin 2,0 мм |
||
|
SD Card |
1 канал SDIO |
||
|
Ethernet |
1000 млн |
||
|
USB-ХОСТ |
1 порт USB3.0; 3 x HOST2.0 |
||
|
Тип C |
1 канал |
||
|
UART TTL |
3 канала UART • 1 канал для отладки • |
||
|
RS232 |
2 канала |
||
|
RS485 |
1 канал |
||
|
ШИМ |
2-канальный ШИМ |
||
|
IIC |
2 канала IIC |
||
|
ИК |
1 канал |
||
|
АЦП |
1-канальный вход АЦП |
||
|
Камера |
2-канальный вход MIPI CSI |
||
|
Модуль 4G |
1 слот |
||
|
Антенна |
WI-FI / BT |
||
|
GPIO |
3 |
||
|
Ключи |
4（Reset，Power，Update，Functionï ‰ |
||
|
Вход питания (12 В) |
2 (5,5 мм * 2,5 мм и 4-контактный разъем 2,0 мм) |
||
|
RTC Power |
1 слот (2-контактный слот 2,0 мм) |
||
|
Выходная мощность |
12 В / 5 В / 3,3 В · 6-контактный разъем 2,0 мм |
||
|
Электрические характеристики |
|||
|
Входное напряжение |
10 В - 13 В / 2 А |
||
|
Выходное напряжение |
3,3 В / 5 В / 12 В |
||
|
Температура хранения |
-30 ~ 80 градусов |
||
|
Рабочая температура |
-20 ~ 70 градусов |
||
3. Плата-носитель комплекта разработчика TC-RK3399 для функции отверстия штампа и его применения
Плата разработки Rockchip TC-RK3399 (несущая плата комплекта разработчика TC-RK3399)
Характеристики платы разработки TC-3399
• Мощные функции, богатый интерфейс, широкий спектр приложений.
â— Размер: 185,5 мм * 110,6 мм, может использоваться в конечном продукте.
• Поддерживает Android, Linux, Ubuntu, Debian. Исходный код открыт, ускорить время разработки.
Сценарий применения
TC-RK3399 подходит для кластерных серверов, высокопроизводительных вычислений / хранения, компьютерного зрения, игрового оборудования, коммерческого дисплейного оборудования, медицинского оборудования, торговых автоматов, промышленных компьютеров и т. Д.
SOM Внешний вид
Плата разработки Rockchip TC-RK3399 (несущая плата TC-RK3399 Development Kit) Внешний вид
Плата разработки Rockchip TC-RK3399 (несущая плата комплекта разработчика TC-RK3399)
Описание аппаратных интерфейсов макетной платы
Плата разработки TC-RK3399
|
Детали интерфейсов |
||
|
НЕТ.# |
Имя |
Описание |
|
ã € 1ã € ‘ |
DC 12 В / 12 В В |
Вход питания 12 В |
|
ã € 2ã € ‘ |
Power Led |
Индикатор питания, при входном напряжении 12 В горит |
|
ã € 3ã € ‘ |
Выход питания |
Выход питания, включает 12 В, 5 В, 3,3 В, заземление, › 6-контактный слот 2,0 мм |
|
ã € 4ã € ‘ |
RTC Bat |
Вход питания RTC 3,7 В ~ 4,2 В ›2-контактный разъем 2,0 мм |
|
ã € 5ã € ‘ |
ВЕНТИЛЯТОР |
Питание вентилятора, выход 12 В • 2-контактный разъем 2,0 мм |
|
ã € 6ã € ‘ |
Функциональная клавиша |
Функциональная клавиша |
|
ã € 7ã € ‘ |
Обновить ключ |
Обновить ключ |
|
ã € 8ã € ‘ |
Кнопка питания |
Кнопка питания |
|
ã € 9ã € ‘ |
Ключ сброса |
Ключ сброса |
|
ã € 10ã € ‘ |
Светодиоды |
2xled, может управляться GPIO |
|
ã € 11ã € ‘ |
Слот TF |
Слот TF |
|
ã € 12ã € ‘ |
EDP Lcd |
Выход дисплея EDP |
|
ã € 13ã € ‘ |
МИПИ ЖК |
Вывод на дисплей MIPI |
|
ã € 14ã € ‘ |
CSI 1 |
Камера MIPI 1… RX0 сигнал |
|
ã € 15ã € ‘ |
CSI 2 |
Камера MIPI 2 • сигнал RX1 / TX1 |
|
ã € 16ã € ‘ |
Слот для SIM-карты |
Слот для SIM-карты 4G |
|
ã € 17ã € ‘ |
Слот для модуля 4G |
Слот для модуля 4G |
|
ã € 18ã € ‘ |
Wi-Fi и BT ANT |
Антенна Wifi / BT, включая бортовую и розетку |
|
ã € 19ã € ‘ |
GPIO выход |
GPIO，6pin 2,0 мм слот |
|
ã € 20ã € ‘ |
RS485 |
RS485 • 4-контактный разъем 2,0 мм |
|
ã € 21ã € ‘ |
Debug Com |
Отладка uart，4pin 2,0 мм слот |
|
ã € 22ã € ‘ |
TTL |
TTL uart • 2 разъема ›4-контактный разъем 2,0 мм |
|
ã € 23ã € ‘ |
RS232 |
RS232 • 2 разъема ›4-контактный разъем 2,0 мм |
|
ã € 24ã € ‘ |
USB2.0 |
Хост USB2.0 • 2 разъема • 4-контактный разъем 2,0 мм |
|
ã € 25ã € ‘ |
СПК |
выход на динамик для звука и 4G ›2-контактный разъем 2,0 мм |
|
ã € 26ã € ‘ |
MIC |
Слот для записи 2-контактный слот 2,0 мм |
|
ã € 27ã € ‘ |
4G микрофон |
Слот для записи 4G 2-контактный слот 2,0 мм |
|
ã € 28ã € ‘ |
ИК |
ИК-приемник 3-контактный разъем 2,0 мм |
|
ã € 29ã € ‘ |
Ethernet |
1000 млн RJ45 |
|
ã € 30ã € ‘ |
USB2.0 |
USB2.0 TypeA |
|
ã € 31ã € ‘ |
USB3.0 |
USB3.0 TypeA |
|
ã € 32ã € ‘ |
Выход HDMI |
Выход HDMI ТипA |
|
ã € 33ã € ‘ |
Тип C |
Тип Cïдля отладки и обновления |
|
ã € 34ã € ‘ |
Телефонный разъем |
Слот 3,5 мм |
|
ã € 35ã € ‘ |
Основная плата TC-3399 |
ТК-3399 СОМ |
5. Плата-носитель комплекта разработчика TC-RK3399 для квалификации отверстия для штампа
На производственном предприятии есть импортированные Yamaha автоматические линии укладки, немецкая селективная пайка волной пайки Essa, 3D-SPI, AOI, рентгеновская установка, паяльная паста для проверки паяльной пасты, паяльная станция BGA и другое оборудование, а также технологический процесс и строгий контроль качества. Обеспечьте надежность и стабильность основной платы.
6. доставка, доставка и обслуживание
Платформы ARM, которые в настоящее время запущены нашей компанией, включают решения RK (Rockchip) и Allwinner. Решения РК включают RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Решения Allwinner включают A64; Формы продукции включают основные платы, платы для разработки, материнские платы промышленного управления, интегрированные платы промышленного контроля и готовые изделия. Он широко используется в коммерческих дисплеях, рекламных машинах, мониторинге зданий, автомобильных терминалах, интеллектуальной идентификации, интеллектуальных терминалах IoT, AI, Aiot, промышленности, финансах, аэропортах, таможне, полиции, больницах, умном доме, образовании, бытовой электронике и т. Д.
Базовые платы и платы для разработки Thinkcore на платформе с открытым исходным кодом. Полный набор решений по настройке аппаратного и программного обеспечения, основанных на Rockchip socs, обеспечивает поддержку процесса проектирования заказчика, от самых ранних стадий разработки до успешного массового производства.
Услуги по дизайну досок
Изготовление индивидуальной несущей платы в соответствии с требованиями клиентов
Интеграция нашей SoM в оборудование конечного пользователя для снижения затрат, уменьшения занимаемой площади и сокращения цикла разработки
Услуги по разработке программного обеспечения
Прошивка, драйверы устройств, BSP, промежуточное ПО
Перенос в разные среды разработки
Интеграция с целевой платформой
Производственные услуги
Закупка комплектующих
Объем производства увеличивается
Пользовательская маркировка
Готовые решения под ключ
Встроенные исследования и разработки
Технология
- ОС низкого уровня: Android и Linux, чтобы использовать оборудование Geniatech.
- Перенос драйверов: для настраиваемого оборудования, создание оборудования, работающего на уровне ОС.
â € «Безопасность и аутентичный инструмент: для обеспечения правильной работы оборудования.
Информация о программном и аппаратном обеспечении
Основная плата предоставляет схематические диаграммы и диаграммы битовых чисел, нижняя плата платы разработки предоставляет информацию об оборудовании, такую как исходные файлы печатной платы, программный пакет SDK с открытым исходным кодом, руководства пользователя, руководящие документы, исправления для отладки и т. Д.
7. FAQ
1. Есть ли у вас поддержка? Какая там техническая поддержка?
Ответ Thinkcore: мы предоставляем исходный код, схематическую диаграмму и техническое руководство для основной платы для разработки.
Да, техническая поддержка, вы можете задать вопросы по электронной почте или на форумах.
Объем технической поддержки
1. Узнайте, какие программные и аппаратные ресурсы доступны на плате разработки.
2. Как запустить предоставленные тестовые программы и примеры, чтобы плата разработки работала нормально.
3. Как скачать и запрограммировать систему обновлений
4. Определите, есть ли неисправность. Следующие вопросы не входят в сферу технической поддержки, предоставляются только технические обсуждения.
â‘´. Как понять и изменить исходный код, саморазборка и имитация печатных плат
⑵. Как скомпилировать и пересадить операционную систему
⑶. Проблемы, с которыми сталкиваются пользователи при самостоятельной разработке, то есть проблемы с пользовательской настройкой.
Примечание. Мы определяем «настройку» следующим образом: для того, чтобы реализовать свои собственные потребности, пользователи сами проектируют, создают или модифицируют любые программные коды и оборудование.
2. Можете ли вы принимать заказы?
Thinkcore ответил:
Предоставляемые услуги: 1. Настройка системы; 2. Настройка системы; 3. Стимулировать развитие; 4. Обновление прошивки; 5. Схема оборудования; 6. Схема печатной платы; 7. Обновление системы; 8. Построение среды разработки; 9. Метод отладки приложения; 10. Методика испытаний. 11. Больше индивидуальных услуг… ‰
3. На какие детали следует обратить внимание при использовании основной платы Android?
Любой продукт после определенного периода использования будет иметь небольшие проблемы того или иного рода. Конечно, основная плата Android не является исключением, но если вы будете правильно ее обслуживать и использовать, обратите внимание на детали, и многие проблемы могут быть решены. Обычно обращайте внимание на мелкие детали, вы можете принести себе много удобства! Я верю, что вы обязательно захотите попробовать. .
Прежде всего, при использовании основной платы Android вам необходимо обратить внимание на диапазон напряжения, который может принимать каждый интерфейс. В то же время убедитесь, что соединитель совпадает с положительным и отрицательным направлениями.
Во-вторых, очень важно размещение и транспортировка основной платы Android. Его нужно размещать в сухом помещении с низкой влажностью. При этом необходимо обратить внимание на антистатические меры. Таким образом, основная плата Android не будет повреждена. Это поможет избежать коррозии основной платы Android из-за высокой влажности.
В-третьих, внутренние части основной платы Android относительно хрупкие, и сильные удары или давление могут вызвать повреждение внутренних компонентов основной платы Android или изгиб печатной платы. так что. Старайтесь не допускать ударов по основной плате Android твердыми предметами во время использования.
4. Сколько типов пакетов обычно доступно для встроенных базовых плат ARM?
Встроенная основная плата ARM - это электронная материнская плата, которая объединяет и инкапсулирует основные функции ПК или планшета. Большинство встроенных базовых плат ARM объединяют ЦП, устройства хранения и контакты, которые подключаются к поддерживающей объединительной плате через контакты для реализации системного чипа в определенной области. Люди часто называют такую систему однокристальным микрокомпьютером, но точнее было бы называть ее встроенной платформой разработки.
Поскольку основная плата объединяет общие функции ядра, она обладает универсальностью, так как основная плата может настраивать различные объединительные платы, что значительно повышает эффективность разработки материнской платы. Поскольку встроенная основная плата ARM отделена как независимый модуль, это также снижает сложность разработки, повышает надежность, стабильность и ремонтопригодность системы, ускоряет вывод на рынок, профессиональные технические услуги и оптимизирует затраты на продукцию. Потеря гибкости.
Три основных характеристики основной платы ARM: низкое энергопотребление и мощные функции, двойной набор команд 16/32/64-разрядный и многочисленные партнеры. Небольшие размеры, низкое энергопотребление, низкая стоимость, высокая производительность; поддержка двойного набора инструкций Thumb (16-бит) / ARM (32-бит), совместимого с 8-битными / 16-битными устройствами; используется большое количество регистров, и скорость выполнения инструкций выше; Большинство операций с данными выполняются в регистрах; режим адресации гибкий и простой, а эффективность выполнения высокая; длина инструкции фиксирована.
В продуктах для встраиваемых основных плат серии AMR от Si NuclearТехнология используются эти преимущества платформы ARM. Компоненты Процессор Процессор - самая важная часть основной платы, которая состоит из арифметического блока и контроллера. Если основная плата RK3399 сравнивает компьютер с человеком, то центральный процессор - это его сердце, и из этого видно его важную роль. Независимо от типа ЦП, его внутреннюю структуру можно разделить на три части: блок управления, логический блок и блок памяти.
Эти три части координируются друг с другом, чтобы анализировать, оценивать, вычислять и контролировать скоординированную работу различных частей компьютера.
Память Память - это компонент, используемый для хранения программ и данных. Для компьютера только с памятью он может иметь функцию памяти для обеспечения нормальной работы. Существует много типов хранилищ, которые можно разделить на основную и вспомогательную в зависимости от их использования. Основная память также называется внутренней памятью (называемой памятью), а вспомогательная память также называется внешней памятью (называемой внешней памятью). Внешнее хранилище обычно представляет собой магнитные носители или оптические диски, такие как жесткие диски, гибкие диски, ленты, компакт-диски и т. Д., Которые могут хранить информацию в течение длительного времени и не зависят от электричества для хранения информации, а управляются механическими компонентами, скорость намного ниже, чем у процессора.
Память относится к компоненту хранения на материнской плате. Это компонент, с которым ЦП напрямую взаимодействует и использует его для хранения данных. В нем хранятся данные и программы, которые используются в данный момент (то есть выполняются). Его физическая сущность - одна или несколько групп. Интегральная схема с функциями ввода и вывода данных и хранения данных. Память используется только для временного хранения программ и данных. После выключения питания или сбоя в подаче электроэнергии все программы и данные будут утеряны.
Существует три варианта соединения между основной платой и нижней платой: межплатный разъем, золотой палец и отверстие для штампа. Если используется решение с разъемом «плата-плата», преимуществом является простота подключения и отключения. Но есть следующие недостатки: 1. Плохая сейсмостойкость. Межплатный разъем легко ослабляется из-за вибрации, что ограничивает применение основной платы в автомобильной продукции. Для фиксации основной платы можно использовать такие методы, как нанесение клея, завинчивание, пайка медной проволоки, установка пластиковых зажимов и изгибание экранирующей крышки. Однако при массовом производстве каждый из них обнаружит множество недостатков, что приведет к увеличению количества брака.
2. Нельзя использовать для тонких и легких продуктов. Расстояние между основной платой и нижней пластиной также увеличилось, по крайней мере, до 5 мм, и такая основная плита не может использоваться для разработки тонких и легких продуктов.
3. Работа плагина может вызвать внутреннее повреждение печатной платы. Площадь основной платы очень большая. Когда мы вытаскиваем основную плату, мы должны сначала поднять одну сторону с силой, а затем вытащить другую сторону. В этом процессе неизбежна деформация печатной платы основной платы, что может привести к сварке. Внутренние травмы, например, точечное растрескивание. Треснувшие паяные соединения не вызовут проблем в краткосрочной перспективе, но при длительном использовании они могут постепенно терять контакт из-за вибрации, окисления и других причин, образуя разрыв цепи и вызывая отказ системы.
4. Высокий уровень брака при массовом производстве заплат. Межплатные разъемы с сотнями контактов очень длинные, и небольшие ошибки между разъемом и платой будут накапливаться. На этапе пайки оплавлением во время массового производства между печатной платой и разъемом возникает внутреннее напряжение, и это внутреннее напряжение иногда тянет и деформирует печатную плату.
5. Сложность тестирования при серийном производстве. Даже если используется межплатный соединитель с шагом 0,8 мм, по-прежнему невозможно напрямую контактировать с разъемом с помощью наперстка, что создает трудности при разработке и изготовлении испытательного приспособления. Хотя здесь нет непреодолимых трудностей, все трудности со временем проявятся в увеличении стоимости, и шерсть должна быть от овец.
Принятие решения с использованием золотого пальца дает следующие преимущества: 1. Очень удобно подключать и отключать. 2. Стоимость технологии золотого пальца при массовом производстве очень низка.
Недостатки: 1. Поскольку часть золотого пальца требует гальванического покрытия золотом, цена процесса золотого пальца очень высока при низкой производительности. Производственный процесс на фабрике дешевых печатных плат недостаточно хорош. С плитами много проблем, и качество продукции не может быть гарантировано. 2. Его нельзя использовать с тонкими и легкими изделиями, такими как межплатные разъемы. 3. На нижней плате необходим слот для высококачественной видеокарты ноутбука, что увеличивает стоимость продукта.
Принятие схемы отверстий для штампа приводит к недостаткам: 1. Трудность разборки. 2. Площадь основной платы слишком велика, и существует риск деформации после пайки оплавлением, и может потребоваться ручная пайка нижней платы. Всех недостатков первых двух схем больше нет.
5. Вы сообщите мне время доставки основной платы?
Thinkcore ответил: Небольшие партии образцов заказов, если есть в наличии, оплата будет отправлена в течение трех дней. Большое количество заказов или индивидуальных заказов может быть отправлено в течение 35 дней при нормальных обстоятельствах.
Горячие Теги: Плата-носитель комплекта разработчика TC-RK3399 для отверстия для штампа, производители, поставщики, Китай, Купить, Оптом, Завод, Сделано в Китае, Цена, Качество, Новейшее, Дешево
Тег продукта
Плата для планшета RK3399
RK3399 Вооружение как
RK3399 Android как
Рокчип RK3399 Как
Модульная система Rockchip RK3399 для устройств искусственного интеллекта
RK3399 Сом для промышленного применения в IOT
Совет по развитию RK3399
Комплект разработчика RK3399
Одноплатный компьютер RK3399
Промышленная плата Android RK3399
Связанная категория
Несущая плата комплекта разработчика PX30
Несущая плата комплекта разработчика RK3399
Несущая плата комплекта разработчика RV1126
Несущая плата комплекта разработчика RK3568
Несущая плата комплекта разработки RK3566
Несущая плата комплекта разработки RK3588
Отправить запрос
Пожалуйста, не стесняйтесь дать свой запрос в форме ниже. Мы ответим вам в течение 24 часов.
сопутствующие товары
