RockChip RV1106 Материнская плата

Правление TP-RV1106 в основном предназначена для производителей и встроенных разработчиков начального уровня и может использоваться для разработки в различных областях, таких как умный дом, мониторинг безопасности, промышленная автоматизация, потребительская электроника, Интернет вещей, образование и развлечения.

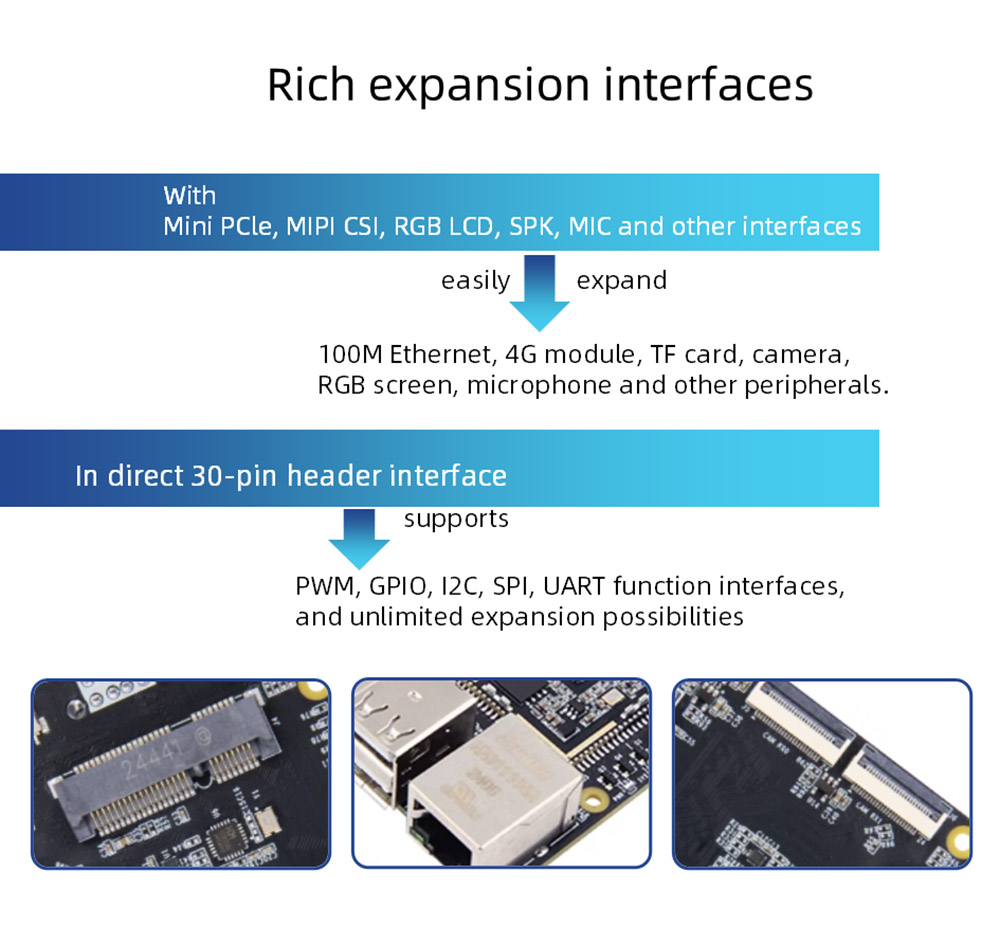

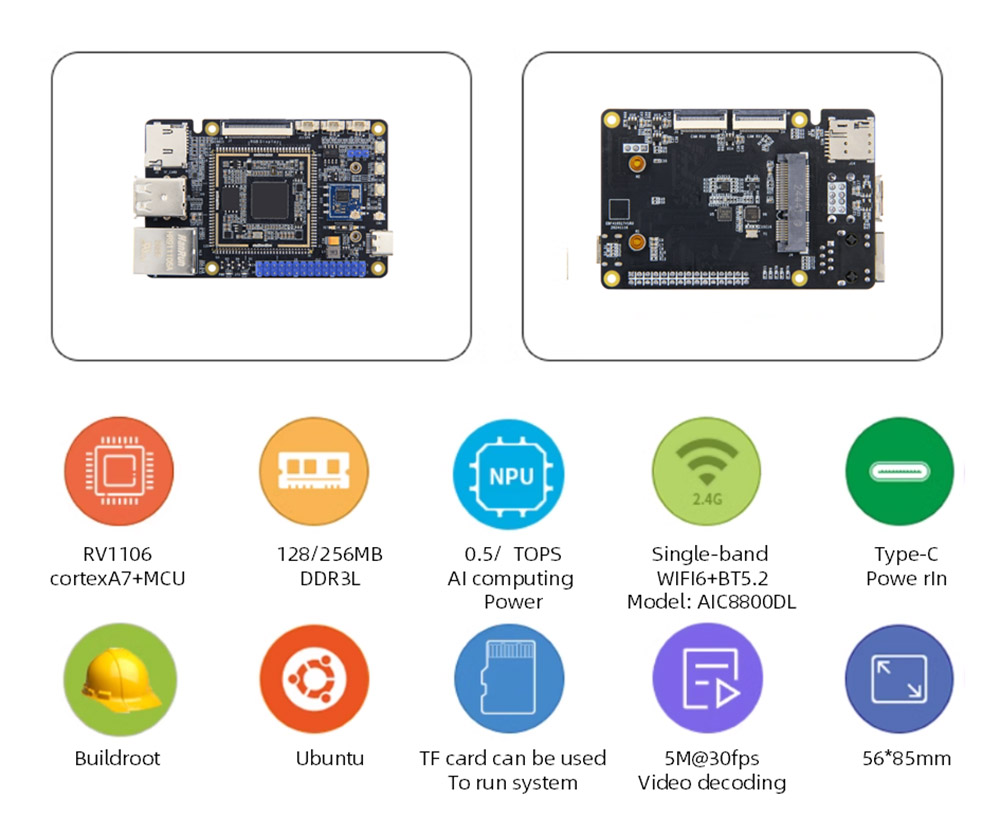

Используйте RockChip RV1106 в качестве основного чипа, с однополосным Wi-Fi6+BT5.2 беспроводным модулем USB2.0 Host, 100M Ethernet, держателем карты TF, камерой MIPI, MIC, SPK и других периферическими функциями, 30PIN-настраиваемыми контактами, поддержкой GPIO, SPI, I2C, UART, PWM.

Встроенная независимая вычислительная мощность NPU может достигать 0,5t/1tops@int8, с камерой может реализовать распознавание видео в реальном времени YOLO, распознавание изображений и другие функции.

Встроенный модуль кодирования видео с низкой задержкой, может поддерживать до 5 м при 30 кадрах с сети H264/H265 Кодирование видео, 4M@60FPS JPEG/MJPEG, и поддерживает методы управления несколькими битами.

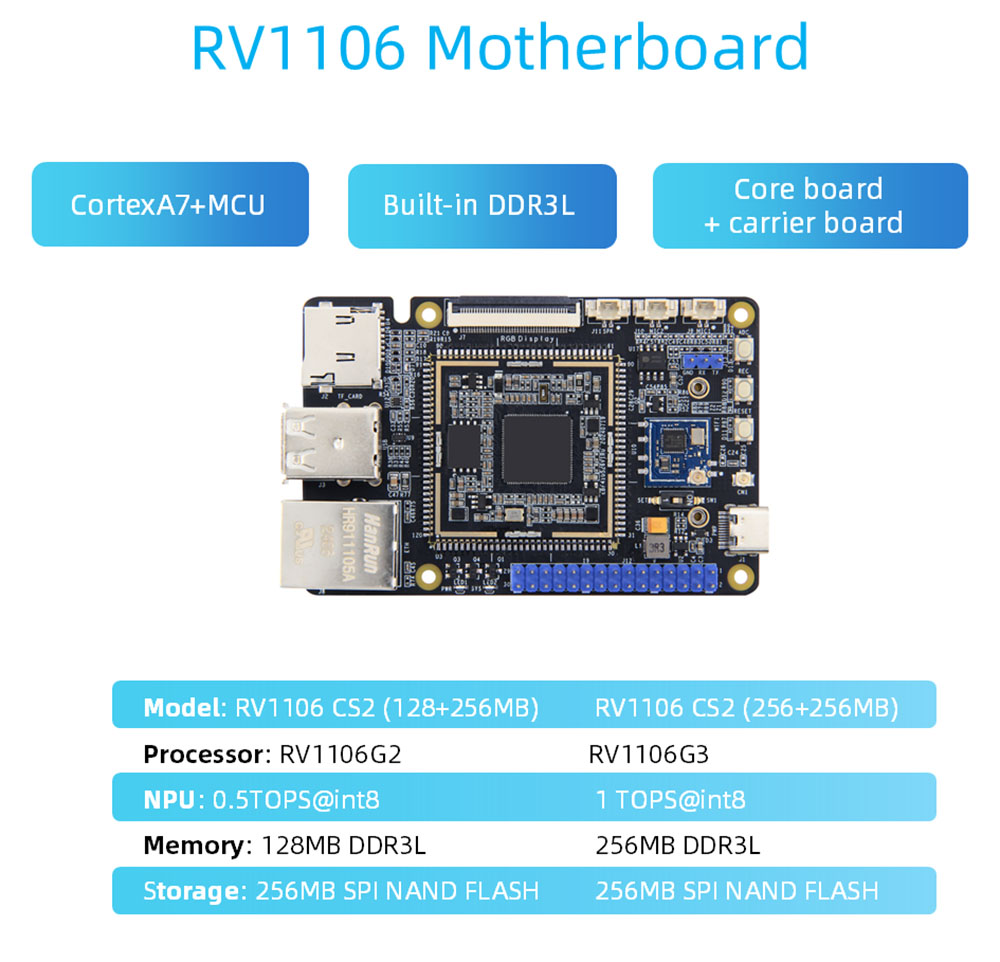

Плата предоставляет две дополнительные конфигурации памяти, размером только 56*85 мм, малые и изысканные, низкое энергопотребление и высокая производительность, и может легко запустить систему Linux.

Обеспечивает образы системы сборки, полностью с открытым исходным кодом, учебные документы, полный пакет разработки драйверов SDK, схемы PDF и другие ресурсы для облегчения использования пользователей и вторичной разработки.

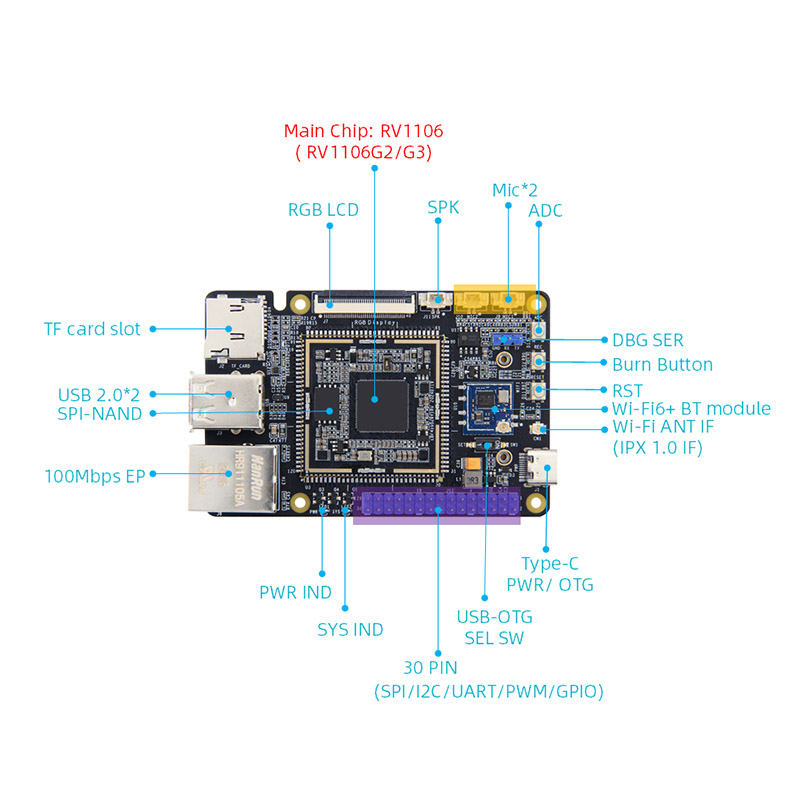

RV1106 Материнские аппаратные характеристики

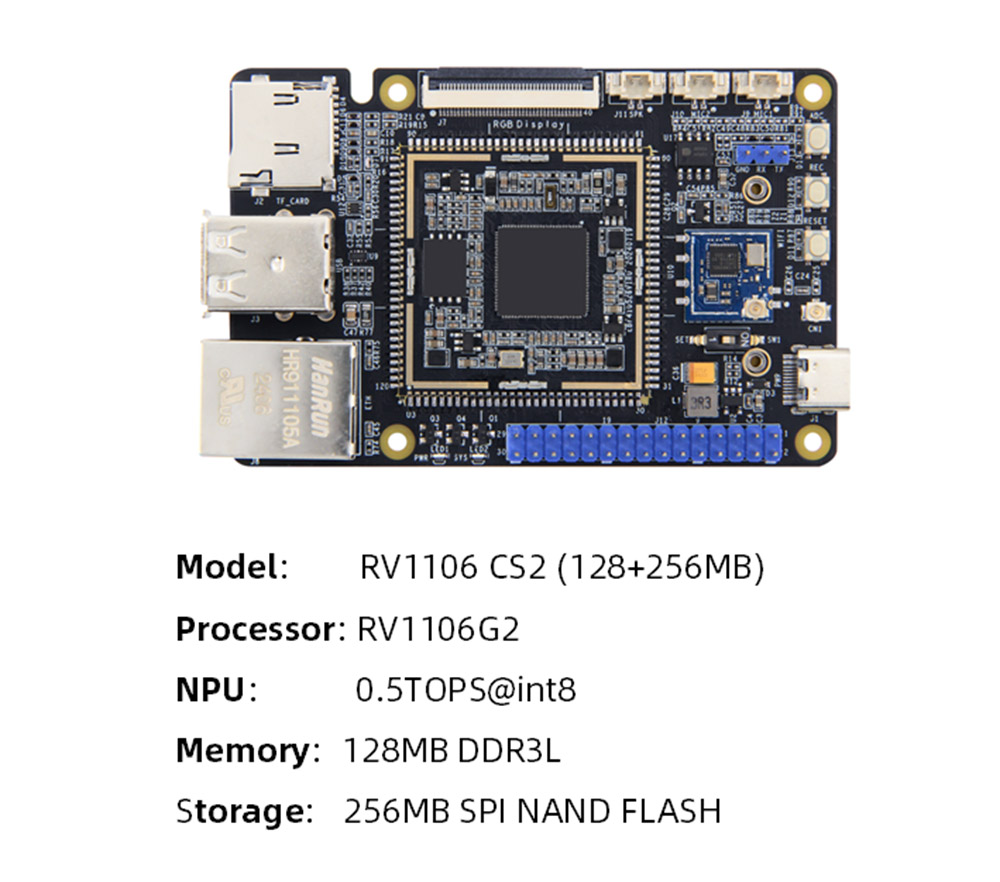

 ЦП: Основной чип: RV1106, Cortexa7+MCU

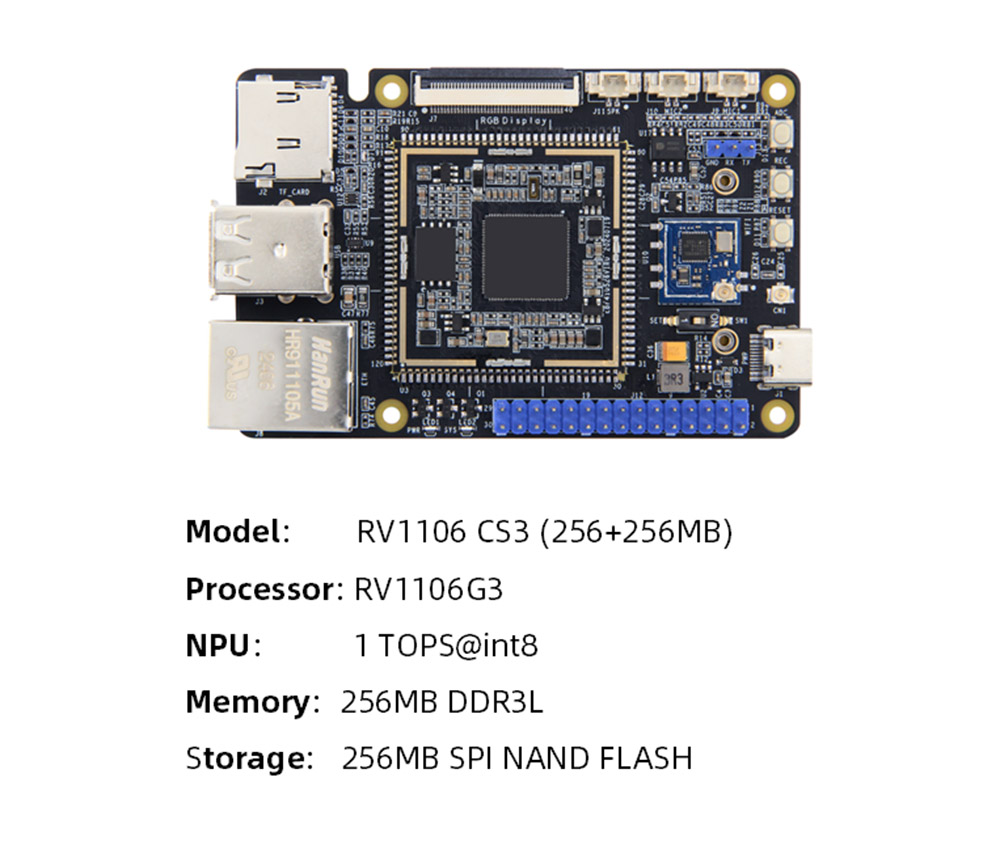

 Память: встроенный DDR3L, необязательный RV1106G2: 128MB/RV1106G3: 256MB

 Хранение: Spi-Nand Flash, емкость: 256 МБ

 AI Computing Power: RV1106G2: 0.5TOPS@int8.RV1106G3: 1TOPS@int8

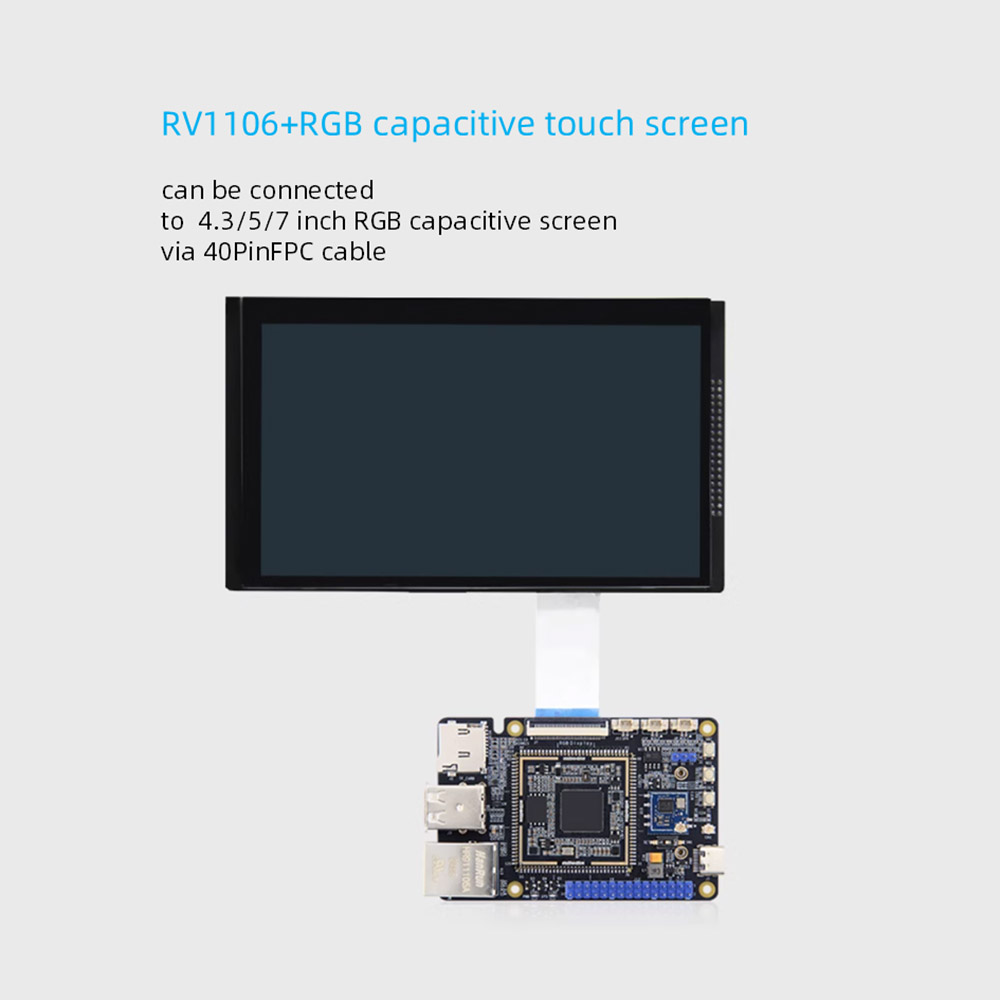

 Дисплей: 40PIN FPC Интерфейс 0,5 мм расстояние, 18-битное время интерфейса RGB, может быть непосредственно подключено к нашему емкостному экрану интерфейса RGB 4,3/5/7-дюймового интерфейса через кабель FPC

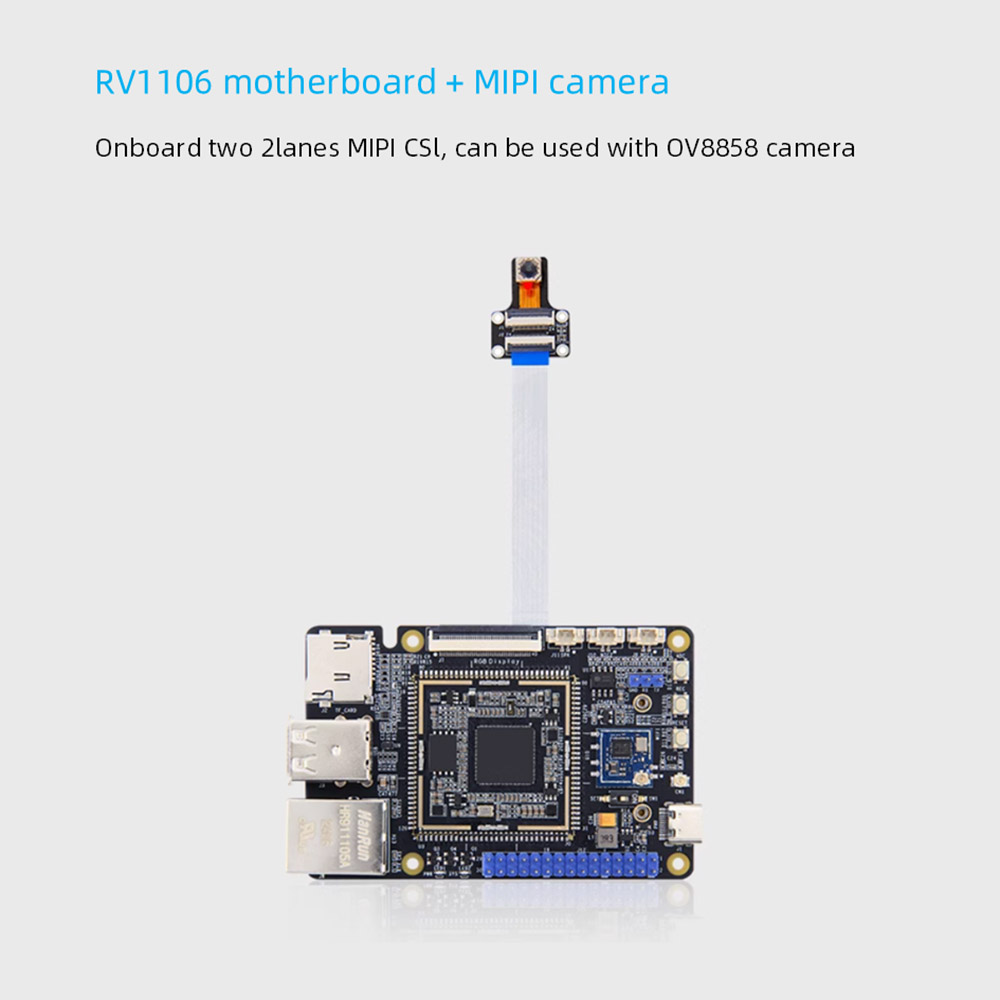

 Камера: два 2lanes mipicsi ввод, одноканальный поддержание до 5 м при 30 кадров в секунду, двойной канале

 Интерфейс питания: 5V@1a DC вход, интерфейс Type-C, также может использоваться для сжигания изображений

 Ethernet: 100 -метровый порт Ethernet*1, поддерживает скорость передачи данных 10/100 Мбит/с.

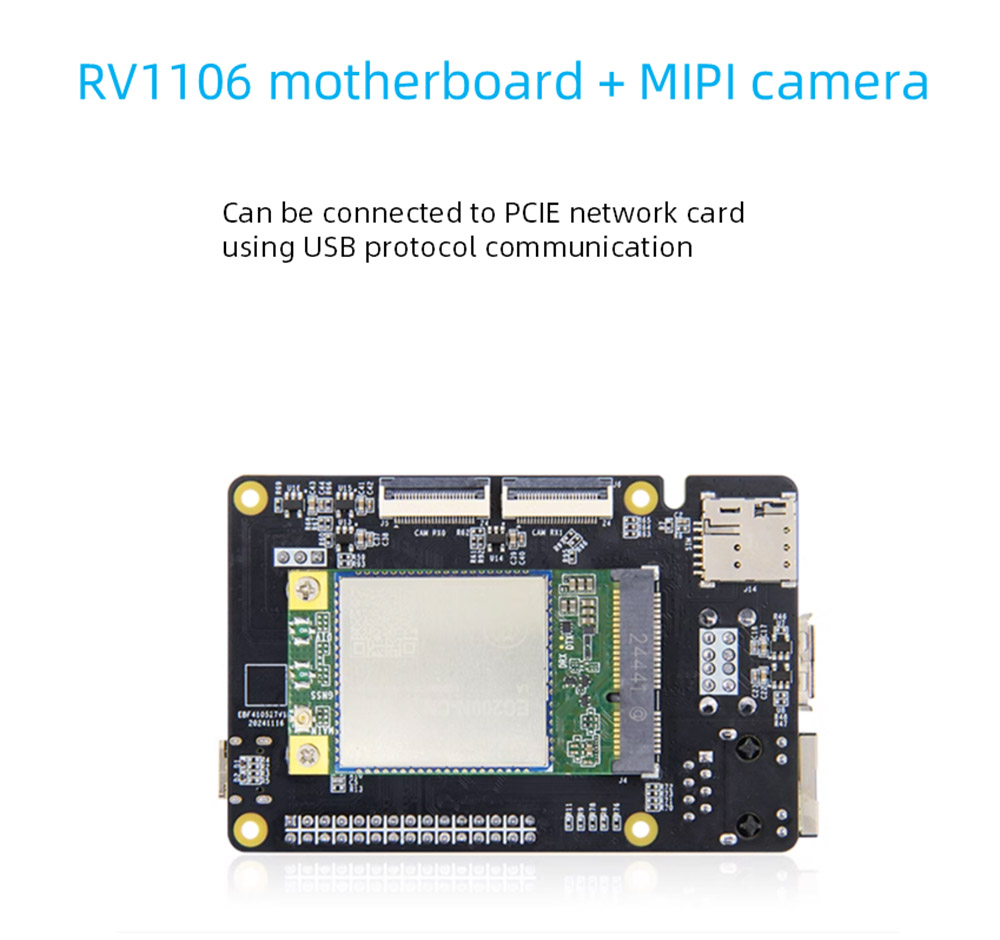

 Интерфейс PCLE: интерфейс Mini-PCLE*1, может подключить сетевую карту PCIE с помощью связи USB-протокола

 SIM -карта: держатель SIM -карты*1, функция SIM -карты должна использоваться с модулем 4G

 Владелец TF -карты: интерфейс SD2.0, поддерживает до 512 ГБ, поддерживает систему загрузки TF Card

 USB2.0: USB-хост Type-A Интерфейс*2

 USB-OTG: хост при переключении на Type-A, устройство при переключении на Type-C

 Выбор выбора

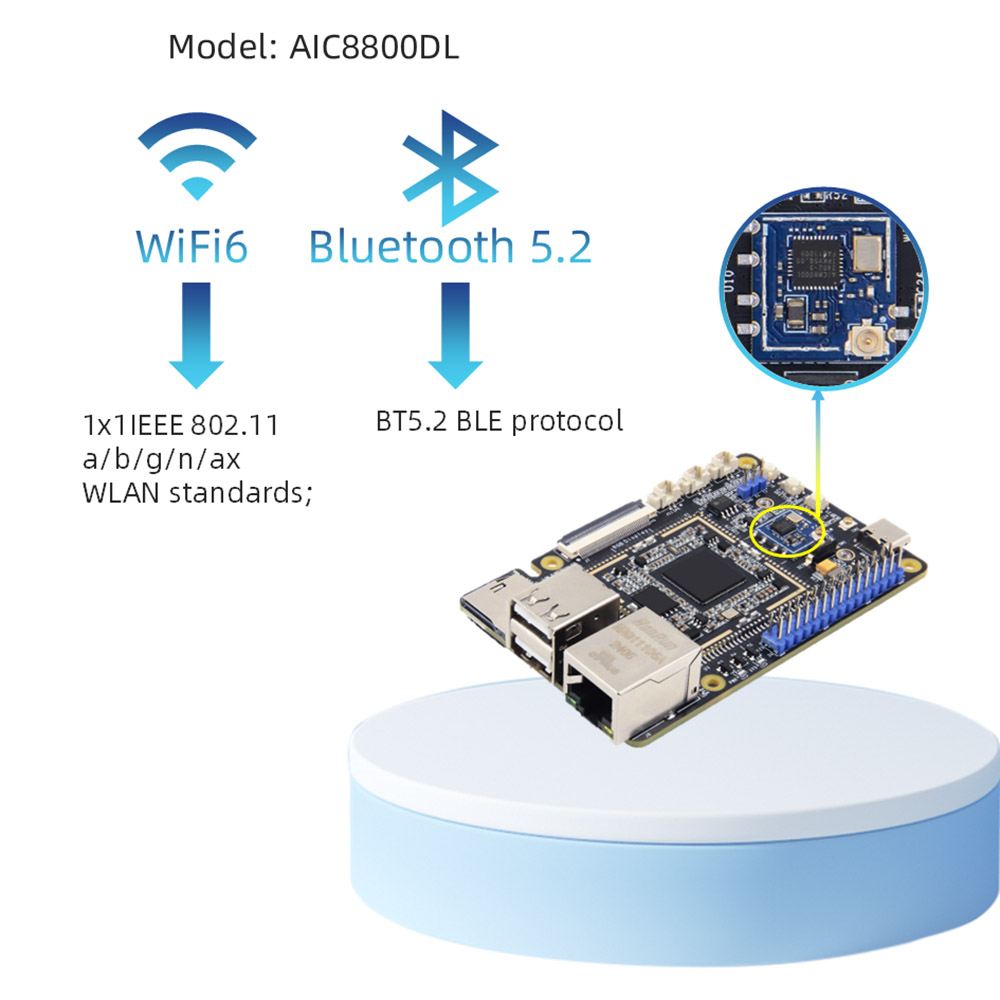

 WiFi+Bluetooth: бортовая поддержка 2.4gwifi6+bt5.2 ble, модель: AIC8800DL30

 Интерфейс IO: PIN2.54 Интерфейс PIN, поддерживает GPIO, SPI, I2C, UART, Функция SWM

 Отладка последовательный порт: Параметр по умолчанию 115200-8-N-1

 Аудио: интерфейс микрофона*2, вход с двумя каналами; Интерфейс динамика*1, одноканальный воспроизведение SPK (левый канал)

 Кнопки: кнопка сброса*1; Кнопка сжигания*1; Кнопка ADC*1

 Светодиод: индикатор питания*1; Индикатор системы*1

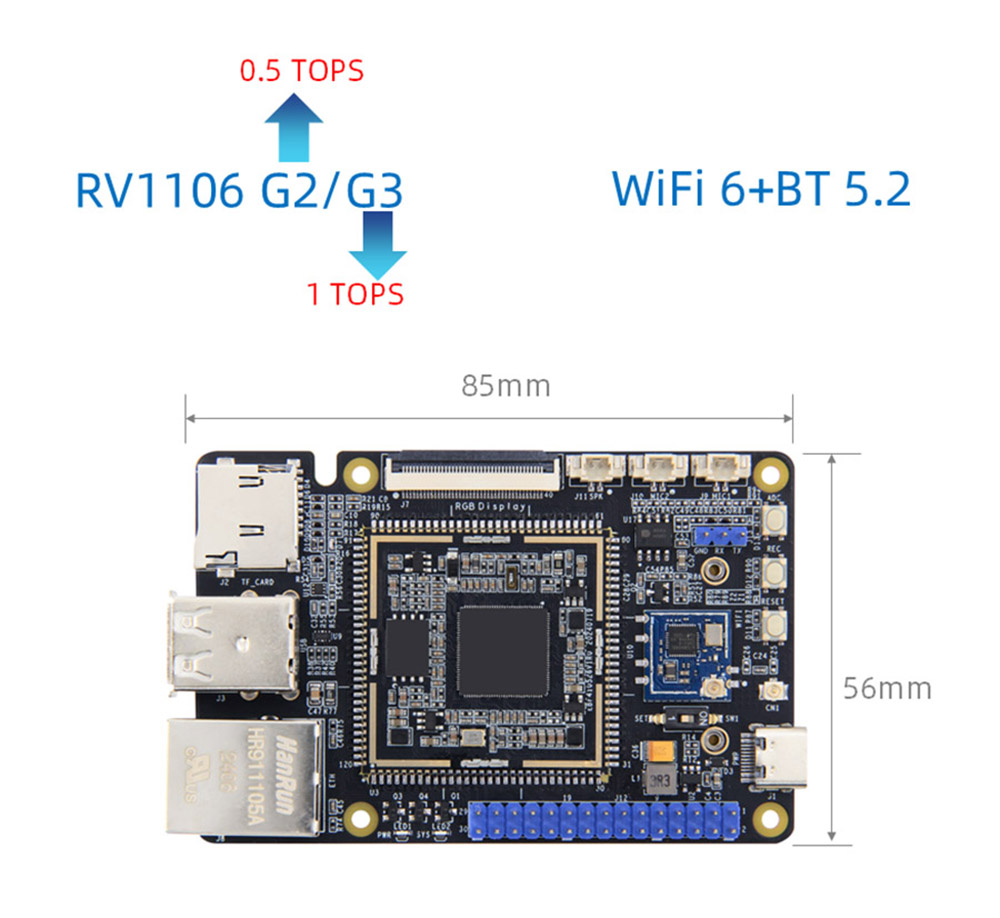

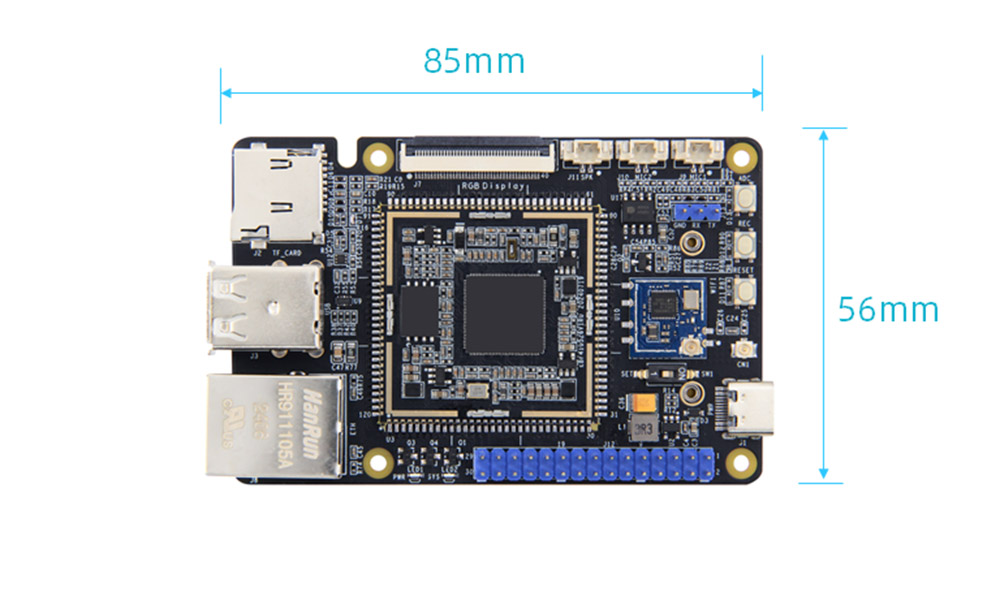

 Размер: 56*85 мм

Соответствующая основная доска доступна

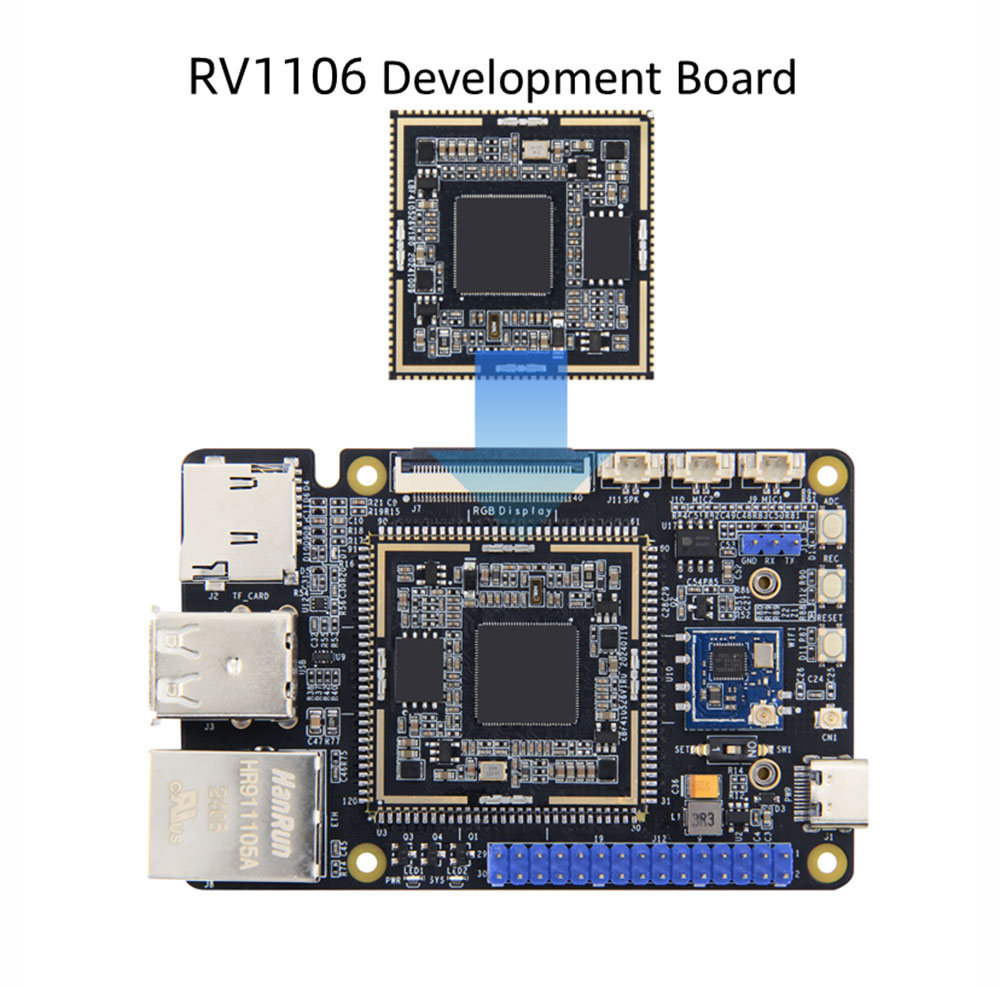

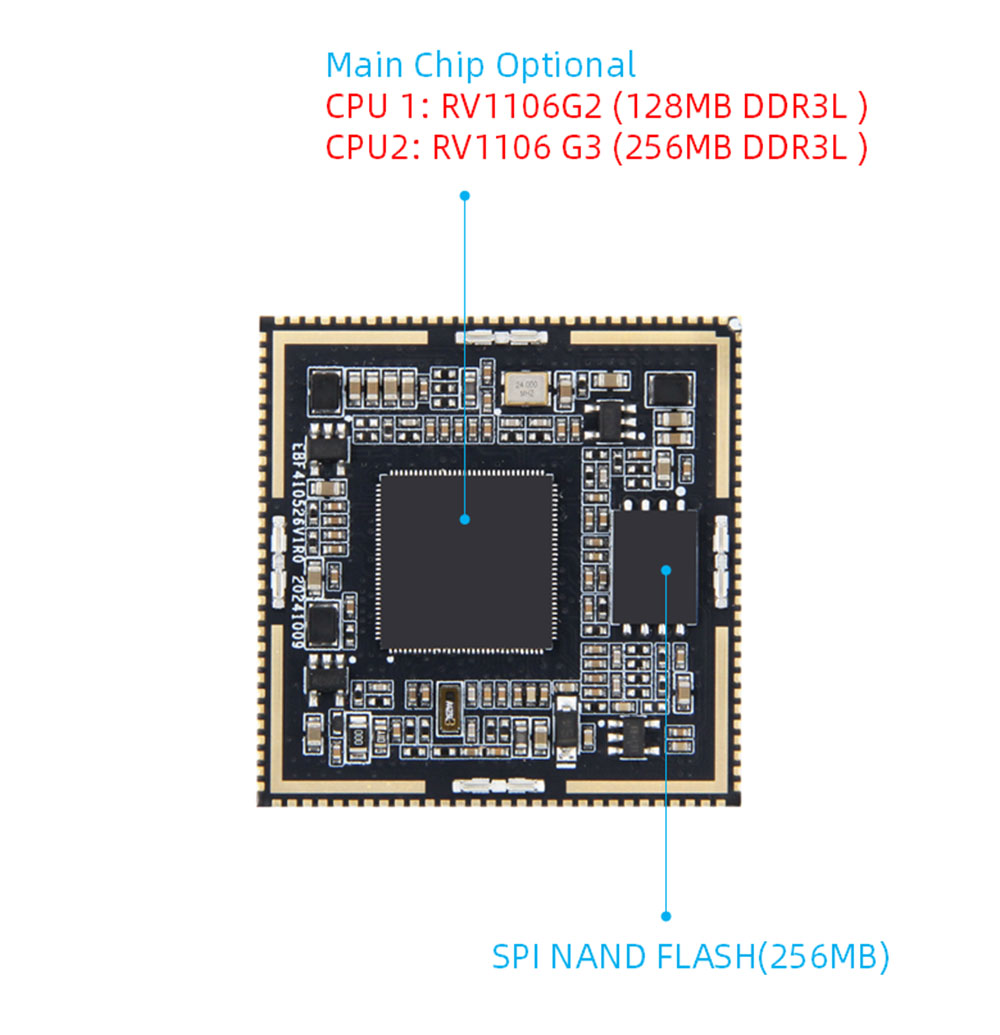

Конфигурация оборудования для основной платы

 ЦП: Основной чип: RV1106, Cortexa7+MCU

 Память: встроенный DDR3L, необязательный RV1106G2: 128MB/RV1106G3: 256MB

 Хранение: шпионат 256 МБ.

 Компьютерная мощность AI: RV1106G2: 0,5TOPS@int8, RV1106G3: 1TOPS@int8

 Интерфейс: За исключением Spinand Flash, 10 выводя

 PCB: 4 слоя, дизайн погружения золота

 Размер: 35*35 мм

Сигнальные булавки

 Сетевой порт: 1 100M Ethernet

 Серийный порт: 6

 I²C: 5

 SPI: 2

 ADC: 1

 ШИМ: 12

 I2S: 1

 USB: 1

 Камера: 2

 JTAG: 1

 ЖК -дисплей: 1

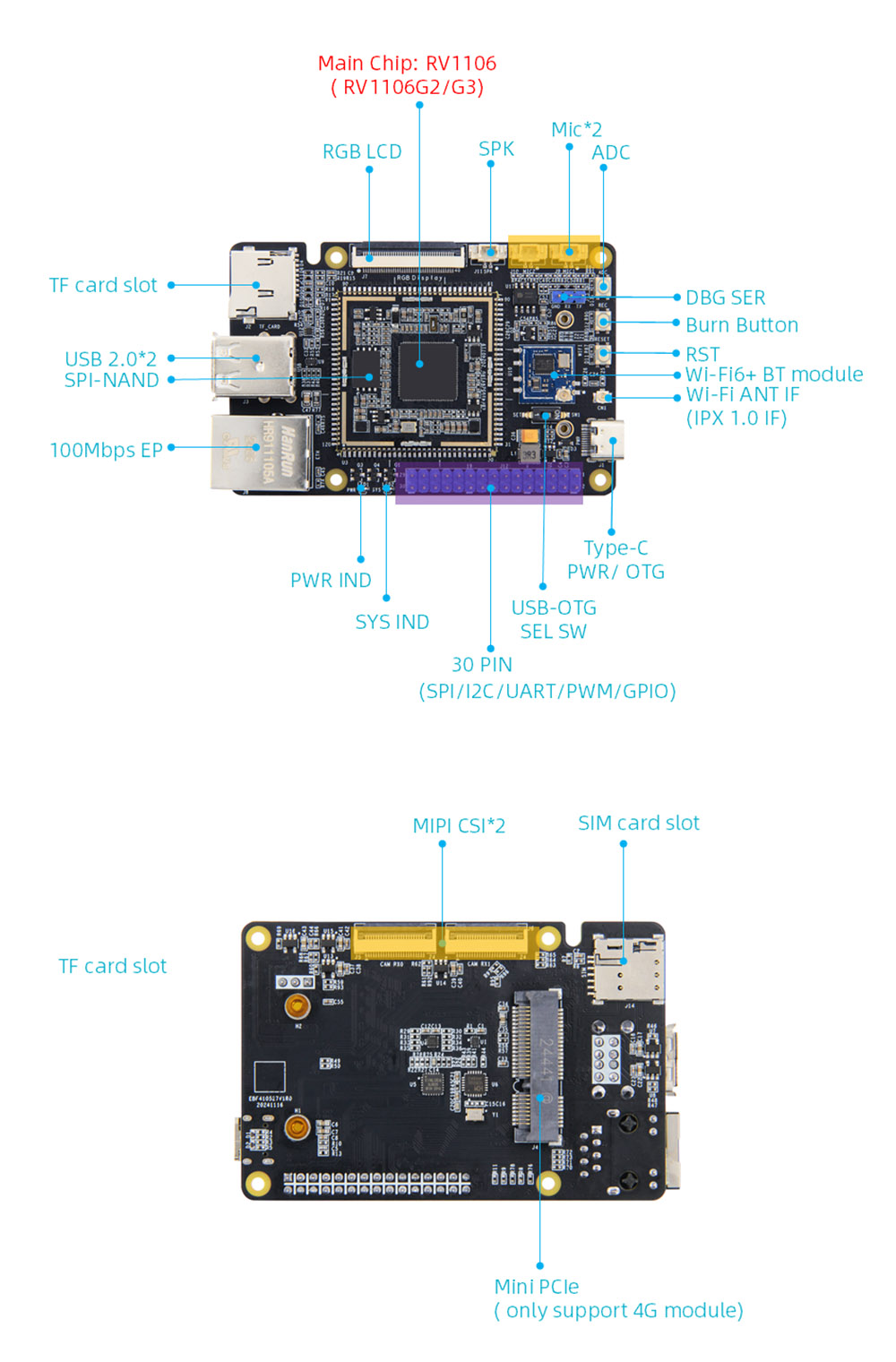

RV1106 Подробности доски
