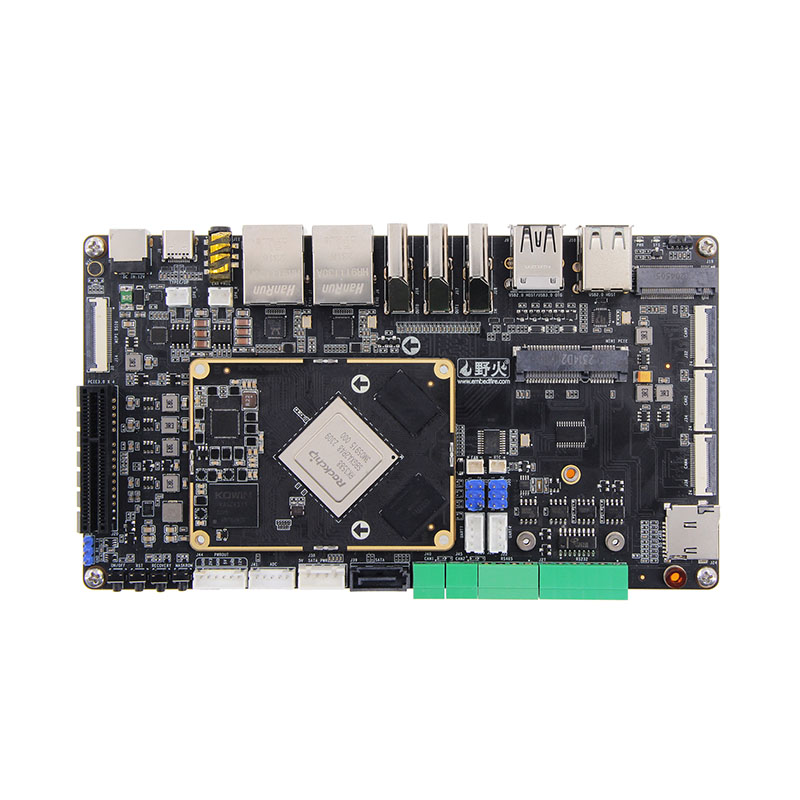

RockChip RK3588 Материнская плата с одним бортовым компьютером

Особенности RKK3588

Это RockChip RK3588 Motherboard Development Development, простые в использовании и развитие. Соответствующая базовая плата может быть использована непосредственно с этой материнской платой. Настройка поддержки, поддержка доски ядра промышленного класса и партия материнской платы.

 8NM Advanced Process, 8-ядерная 64-битная архитектура, высокая производительность, низкое энергопотребление

 ARM MALI-G610 MC4 GPU, выделенный 2D-графический модуль ускорения

 6TOPS NPU, позволяя различным сценариям ИИ

 8K Видео Кодирование и декодирование, вывод 8K дисплея

 Встроенные несколько интерфейсов дисплея, поддержка многоэкранного дисплея

 Возможности обработки Super Image, 48 Мр ISP, поддержка нескольких входов камеры

 Богатые высокоскоростные интерфейсы (PCIe, Type-C, SATA, Gigabit Ethernet), простые в расширении

 ОС Android и Linux

Параметры продукта

RockChip RK3588 Материнская плата Параметры компьютеров

 Разъем: мужской разъем: DF40C-100DP-0,4 В (51) Женский разъем: DF40C-100DS-0.4V (51)

 Основной чип: RK3588 (четырехъядерный A76 + четырехъядерный A55, Mali-G610, 6TOPS Computing Power) BTB ведет к 400 контактам, 0,5 мм расстояния, приводит ко всему I0

 Память: 4/8/16GB, LPDDR4/4X

 Хранение: 32/64/128GB.EMMC

RK3588 Параметры основной платы

 Разъем: мужчина: DF40C-100DP-0.4V (51) Женский: DF40C-100DS-0.4V (51)

 Ввод питания: 12V@2a DC вход, интерфейс DC*1; Включение мощности интерфейс*1

 Ethernet: гигабитный сетевой порт*2, поддержка 10/100/1000 Мбит/с. Скорость передачи данных

 HDMI: HDMI12.0 Вход*1, до 3840x2160 при 60 кадров в секунду; HDMI2.1 Выход*2, поддерживает несколько экранов с другими экранами, максимальное разрешение 7680x4320 при 60 Гц (разрешение 8K)

 MIPI-DSI: интерфейс экрана MIPI*2 (спереди*1, назад*1), может быть подключен к экрану MIPI по лестнице, поддерживает несколько экранов с другими экранами; максимальное разрешение режима MIPI 1920*1080 при 60 Гц

 MIPI-CSI: интерфейс камеры MIPI*6 (спереди*3, назад*3), можно подключить к камере мипина по лесному пожару

 USB2.0: usb-hosttype-a интерфейс*3

 USB3.0: usb-otgtype-a интерфейс*1; Интерфейс Type-C*1, может использоваться для сжигания прошивки, поддерживает протокол DP1.4

 Интерфейс PCLE: интерфейс Mini-PCLE*1, можно использовать с помощью сетевой карты WiFi с полной высотой или на пол-высоты, модуля 4G или другого модуля интерфейса Mini-Pcle: PCLE3.0x4*1

 Интерфейс M.2: интерфейс M.2EKEY*1, поддерживает модуль беспроводной сетевой карты E-Key E-Key; Интерфейс ключа M.2 M*1, поддерживает M.2 M-Key PCLE3.0*4LANES Спецификация 2280 жесткий диск

 Владелец TF -карты: держатель карты Micro SD (TF)*1, поддерживает загрузочную систему TF, до 512 ГБ

 Держатель SIM -карты: держатель SIM -карты*1, функция SIM -карты должна использоваться с модулем 4G

 Интерфейс SATA: стандартный интерфейс SATA*1; Интерфейс питания SATA*1, поддерживает выход 12 В

 CAN: CAN*2

 ADC: интерфейс приобретения ADC*1

 Отладка серийного порта:

 Отладка последовательного порта*1 (UART2), параметр по умолчанию 1500000-8-N-1; UART Serial Port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Интерфейс перемычки*2

Audio Audio: Встроенный микрофон*1; Интерфейс динамика SPK*2, может подключить выход наушников 3W-динамика + интерфейс микрофона 2-в-1*1

 Кнопка: кнопка включения/выключения*1; Кнопка Maskrom*1; Кнопка восстановления*1; Кнопка сброса*

 Светодиод: индикатор питания*1; Индикатор системы*1

 Инфракрасный приемник: поддержка инфракрасного дистанционного управления

 RTC: RTC Power Socket*1

 Интерфейс вентилятора: установка поддержки 5 В или 12 В охлаждения вентилятора
