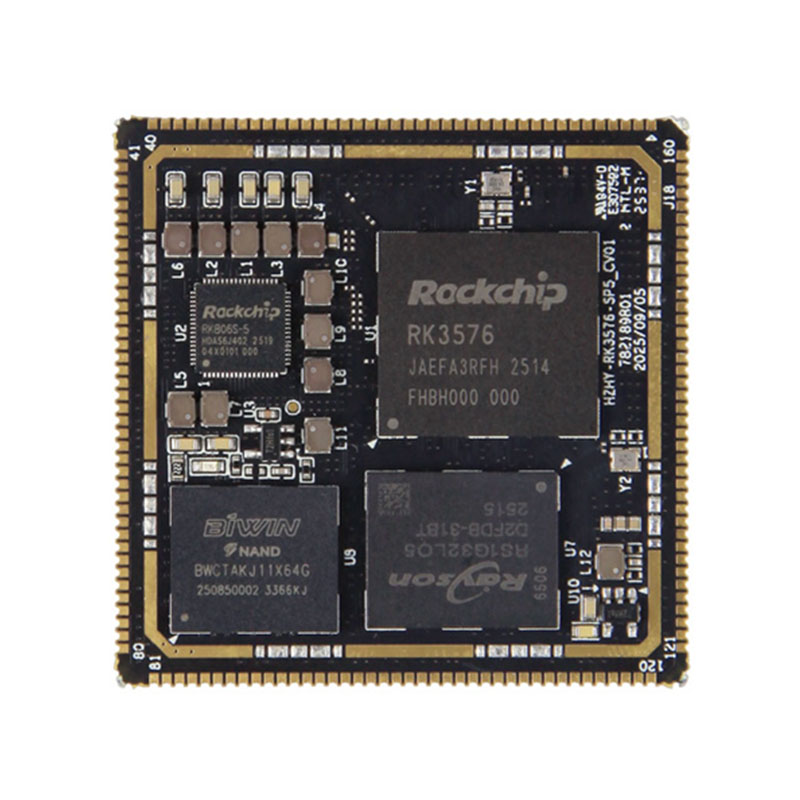

Рокчип RK3576 СОМ

В основе SOM RK3576 лежит мощный восьмиъядерный процессор, включающий четыре ядра Cortex-A72, работающие на частоте 2,2 ГГц, и четыре ядра Cortex-A53 на частоте 1,8 ГГц. Эта гетерогенная архитектура big.LITTLE обеспечивает интеллектуальную балансировку нагрузки, обеспечивая превосходную производительность для сложной многозадачной работы и одновременно оптимизируя энергоэффективность для длительной работы, что критически важно для промышленных сред со строгими требованиями к энергопотреблению.

Оснащенный NPU 6TOPS@INT8, SOM RK3576 превосходно справляется с выводами искусственного интеллекта на устройстве. Он поддерживает операции смешанной точности, включая INT4, INT8 и FP16, и полностью совместим с основными платформами глубокого обучения, такими как TensorFlow и PyTorch. Это позволяет разработчикам беспрепятственно развертывать приложения искусственного интеллекта, такие как компьютерное зрение, распознавание речи и периферийную аналитику, не полагаясь на облачные вычисления, сокращая задержки и повышая конфиденциальность данных.

Встроенный графический процессор Mali‑G52 MC3 еще больше расширяет мультимедийные и графические возможности SOM. Поддерживая такие отраслевые стандарты, как OpenGL ES 3.2 и Vulkan 1.2, он обеспечивает плавный 3D-рендеринг, обработку видео высокой четкости и расширенную визуализацию пользовательского интерфейса — идеально подходит для таких приложений, как промышленный HMI, цифровые вывески и интеллектуальные системы наблюдения.

Являясь решением промышленного уровня, RK3576 SOM разработан с учетом строгих требований промышленных условий, обеспечивая стабильную работу даже в суровых условиях. Мы предлагаем гибкие услуги по настройке OEM и ODM, адаптированные к конкретным требованиям вашего проекта, включая индивидуальные конфигурации интерфейса, варианты памяти и оптимизацию программного обеспечения. Нужна ли вам стандартная базовая плата RK3576 или полностью адаптированная встраиваемая плата, наше решение ускоряет цикл разработки вашего продукта и сокращает время вывода на рынок.

Выберите Rockchip RK3576 SOM, чтобы получить надежную, высокопроизводительную встраиваемую платформу, которая сочетает в себе долговечность промышленного уровня, мощные вычисления на основе искусственного интеллекта и универсальную настройку, открывая новые возможности для ваших интеллектуальных периферийных приложений.

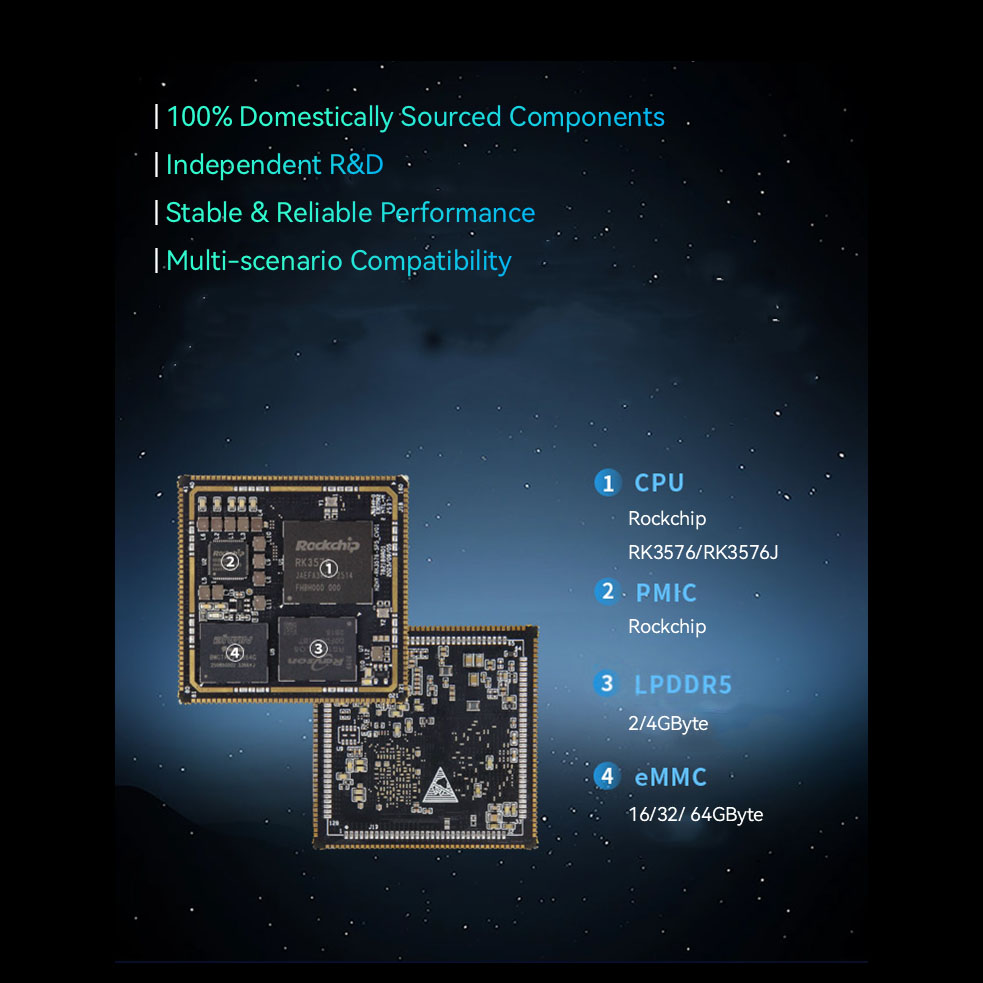

Технические характеристики оборудования SOM RK3576

● Процессор: четырехъядерный процессор Cortex-A72 + четырехъядерный процессор Cortex-A53.

● Тактовая частота: 2,2 ГГц.

● Память: 2/4 ГБ LPDDR5 (объем зависит от приобретенной версии).

● EMMC: 32/64 ГБ eMMC (емкость зависит от приобретенной версии)

● Обработка мультимедиа: поддержка декодеров 4K со скоростью 120 кадров в секунду H.265, VP9, ​​AVS2 и AV1; поддерживает декодер H.264 4K при 60 кадрах в секунду; поддерживает кодеры H.264 и H.265 4K при 60 кадрах в секунду, высококачественный кодер/декодер JPEG

● Графический процессор: ARM Mali-G52-MC3.

● NPU: встроенный независимый NPU, вычислительная мощность 6 TOPS @INT8.

● Размеры: 45 x 45 мм.

● Интерфейс: интерфейс с штампованными отверстиями, 288 контактов.

● Температура: -40°C~+85°C / 0°C~+70°C.

● Рабочее напряжение: 5 В.

● Операционная система: Linux, Ubuntu.

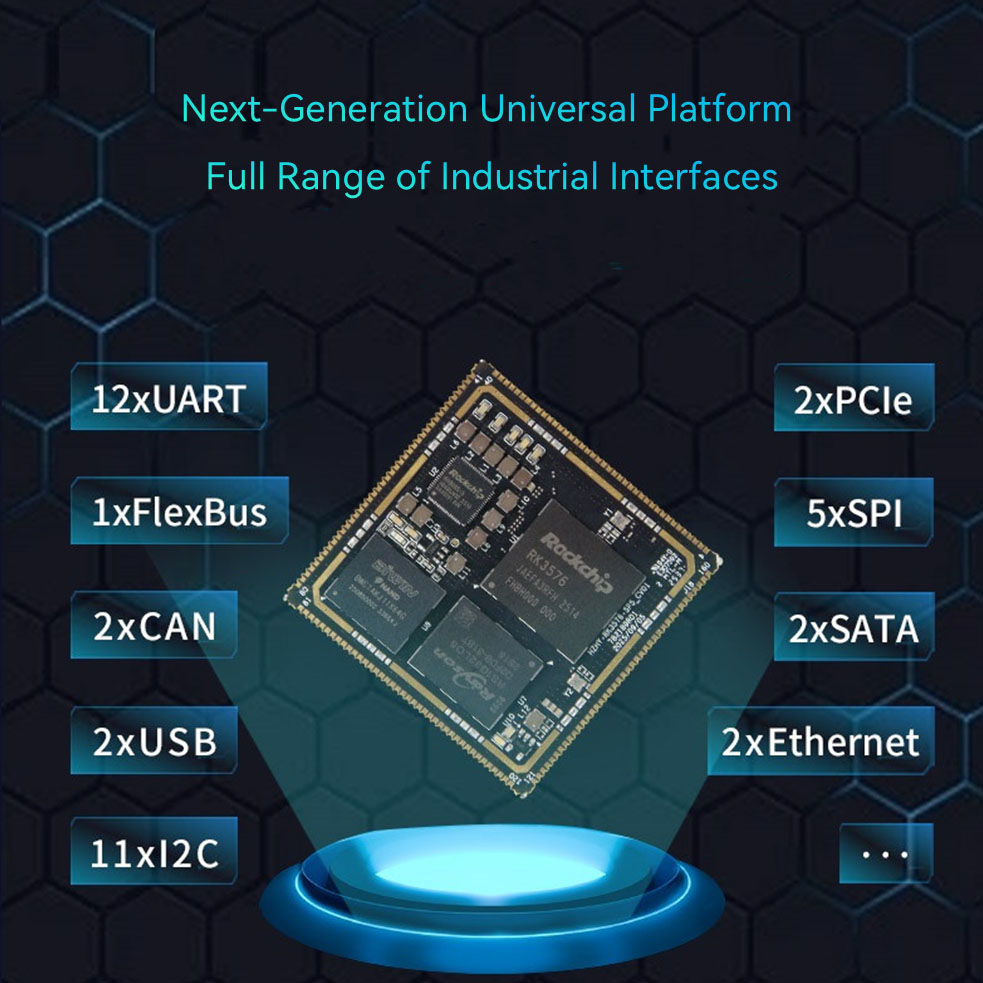

Функциональные параметры СОМ RK3576

● SDMMC (<2 каналов): поддерживает протокол SDI03.0 и протокол MMCV4.51. ширина 4-проводной шины данных; поддерживает режим SDR104 с максимальной скоростью 200 МГц. Примечание. Только SDMC0 поддерживает системную загрузку и по умолчанию использует функцию SD-карты;

поддерживает обновление прошивки через SD-карту, когда EMMC/UFS пусто, а также поддерживает обновление прошивки EMMC/UFS через SD-карту после загрузки EMMC/UFS; SDMC0 настраивает VCCIO_SD_S0 на выход 1,8 В или 3,3 В в зависимости от периферийного и фактического режима работы; SDMMC1 — 3,3 В; некоторые ресурсы выводов мультиплексированы.

● SARADC (≤7 каналов): разрешение SARADC — 12 бит, скорость — 1 мс/с, диапазон входного напряжения — 0–1,8 В; Примечание. SARADC_VINO_BOOT предназначен для настройки последовательности загрузки SYSTEMBOOT и не может использоваться для других функций; SARADC_VIN1 по умолчанию используется как порт выборки входных значений ключа и мультиплексируется как кнопка режима восстановления (не подлежит изменению);

SARADC_VIN2 — идентификатор аппаратного обеспечения платы, не указан; SARADC_VIN3 мультиплексируется для обнаружения звука;

SARADC_VIN4~7 можно использовать напрямую.

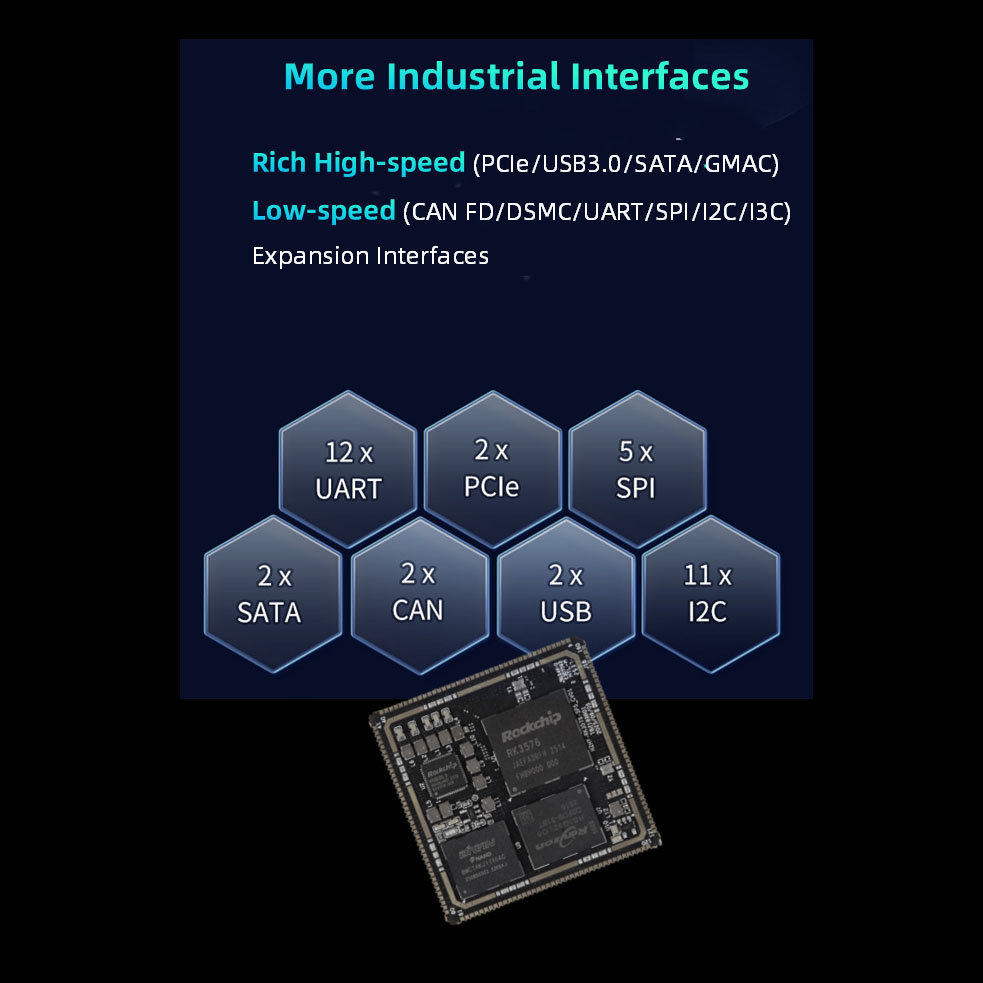

● USB (<2 каналов): Примечание. USB2_OTG0 — это порт записи прошивки по умолчанию для RK3576, обязательно зарезервируйте этот интерфейс в приложении; USB3 и USB2.0 OTG могут одновременно работать только в качестве устройства или хоста; сигнал SS (5 Гбит/с) USB3 OTG0 мультиплексируется с DP1.4; сигнал SS (5 Гбит/с) USB3 OTG1 мультиплексируется с PCIE1 или SATA1, и функция USB не может использоваться, если установлена ​​функция PCIE или SATA;

● SATA (≤2 канала): поддерживает функцию SATA PM, каждый порт может поддерживать 5 устройств; поддерживает SATA 1,5 Гбит/с, SATA 3,0 Гбит/с, SATA 6,0 Гбит/с; поддерживает eSATA.

Примечание. Контроллеры SATA0 и PCIe0 мультиплексированы; Контроллеры SATA1 и PCIe1 или USB3_OTG1 мультиплексированы;

● PCIe (≤2 канала): 2 контроллера PCIe 2.1, оба поддерживают только режим RC;

Примечание. Контроллеры PCIe0 и SATA0 мультиплексированы; Контроллеры PCIe1 и SATA1 или USB3_OTG1 мультиплексированы;

● MIPI DPHY CSI RX (≤2 канала): 2 порта MIPI DPHY CSI RX, поддерживающие 2/4-канальный режим MIPI-CSI;

Примечание. Разделение на режим «2 полосы + 2 полосы» в настоящее время не поддерживается; можно подключить максимум 2 камеры;

● MIPI DCPHY CSI RX (канал ≤1): 1 порт MIPI DCPHY CSI RX, поддерживающий 1/2/4-канальный режим MIPI-DPHY или режим 0/1/2 Trio MIPI-CPHY;

● Примечание. Разделение на режим «2 полосы + 2 полосы» не поддерживается; TX и RX MIPI DCPHY Combo PHY можно настроить только одновременно как режимы DPHY TX и DPHY RX или одновременно как режимы CPHY TX и CPHY RX. CIF (≤1 канал): Максимальный 1 канал 16-битного интерфейса DVP, поддержка 8/10/12/16-бит;

Примечание. Интерфейс 3,3 В, некоторые ресурсы контактов являются общими;

● HDMI TX (канал ≤1): поддерживает до HDMI 2.1, максимальная поддержка 4K при 120 Гц, поддерживает режим HDMI FRL и обратно совместим с режимом HDMI TMDS;

Примечание. Совместно с контроллером eDP;

● eDP (≤1 канал): поддержка до eDP 3.1, максимальная поддержка 4K при 60 Гц, поддержка режимов 1/2/4 полосы, не поддержка Swap; Примечание. Совместно с контроллером eDP;

● MIPI DCPHYCSI TX (канал ≤1): 1 порт MIPI DCPHYCSI RX, поддерживает режим MIPI-DPHY 1/2/3/4 линий или режим MIPI-CPHY 0/1/2 Trio;

● Примечание. Не поддерживается разделение на режим «2 полосы + 2 полосы»; MIPI DCPHY Combo PHY TX и RX можно настроить только одновременно в режиме DPHY TX, DPHY RX или одновременно в режиме CPHY TX, CPHY RX.

● DP (канал ≤1): поддержка до eDP 3.1, максимальная поддержка 4K при 120 Гц, поддержка режимов 1/2/4 полосы, поддержка Swap;

Примечание. Общий с сигналом SS USB3 OTG0;

● ЖК-дисплей (≤1 канал): поддерживает 24-битный режим RGB, максимальное разрешение 1920x1080 при 60 Гц; поддерживает 16-битный режим BT1120, максимальное разрешение 1920x1080 при 60 Гц; поддерживает 8-битный режим BT656, максимальное разрешение 720x576 при 60 Гц; Примечание. Некоторые ресурсы контактов являются общими.

● EBC (≤1 канал): поддерживает выходной сигнал 8/16 бит, максимум 32 уровня оттенков серого, максимальное разрешение 2560x1920 при 85 Гц;

Примечание. Некоторые ресурсы контактов являются общими.

● Аудио (≤9 каналов): 5 групп SAI, поддержка режима «главный-подчиненный», ширина от 8 до 32 бит и частота дискретизации до 48 кГц; 2 группы PDM, главный режим, поддержка 8-канального ввода, разрядность от 16 до 32 бит и частота дискретизации до 192 кГц; 2 группы SPDIFTX; 1 группа DSM PWMAudio;

Примечание. Для преобразования частоты дискретизации аудиоданных предусмотрены четыре модуля ASRC (асинхронный преобразователь частоты дискретизации); интерфейс 1,8 В/3,3 В, некоторые ресурсы контактов являются общими;

● Ethernet (≤2 канала): поддерживает 2 интерфейса RGMII со скоростью передачи данных 10/100/1000 Мбит/с.

Примечание. Интерфейс RGMII/RMII 3,3 В, некоторые ресурсы контактов являются общими.

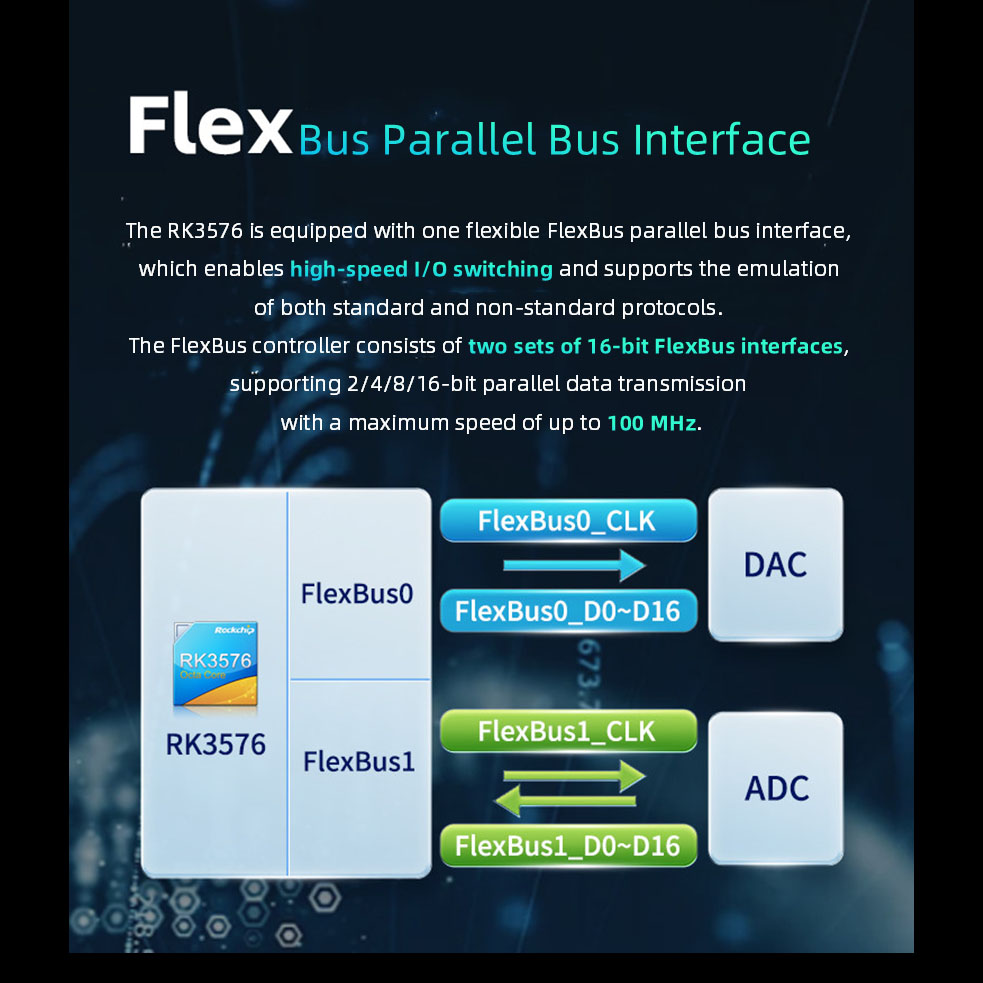

● FlexBus (<1 канал): поддерживает один гибкий интерфейс параллельной шины — интерфейс FlexBus, который обеспечивает высокоскоростное переключение ввода-вывода и может эмулировать некоторые стандартные или нестандартные протоколы. Типичным сценарием применения является комбинация высокоскоростного 16-разрядного АЦП и 16-разрядного ЦАП.

Примечание. Интерфейс 3,3 В, некоторые ресурсы контактов являются общими.

● DSMC (канал ≤1): последовательный интерфейс с двойной скоростью передачи данных. В основном используется для связи устройств PSRAM или периферийной связи LocalBus (например, FPGA). Примечание. Интерфейс 3,3 В, некоторые ресурсы контактов являются общими.

● UART (<12 каналов): максимальная поддерживаемая скорость передачи данных — 8 Мбит/с.

Примечание. Интерфейс 1,8 В/3,3 В, некоторые ресурсы контактов являются общими.

● I³C (≤2 канала): поддерживает 7-битные и 10-битные режимы адресации, с максимальной скоростью до 12,5 Мбит/с, совместим с шиной I²C, с максимальной скоростью до 400 Кбит/с. Примечание. Интерфейс 1,8 В/3,3 В, некоторые ресурсы контактов являются общими.

● I²C (<11 каналов): поддерживает режимы 7-битной и 10-битной адресации с максимальной скоростью до 400 Кбит/с.

Примечание. Интерфейс 1,8 В/3,3 В, некоторые ресурсы контактов являются общими. SPI (≤5 каналов): настраиваемый режим «ведущий/подчиненный». Примечание. Интерфейс 1,8 В/3,3 В, некоторые ресурсы контактов являются общими.

● CAN (≤2 канала): поддерживает CAN-FD; поддерживает 1 Мбит/с.

Примечание. Интерфейс 1,8 В/3,3 В, некоторые ресурсы контактов являются общими.

● ШИМ (≤3 каналов): 3 независимых ШИМ-контроллера, поддерживающих до 16 каналов ШИМ, 32-битный таймер/счетчик.

Примечание. Интерфейс 1,8 В/3,3 В, некоторые ресурсы контактов являются общими.

Примечание. Некоторые ресурсы выводов мультиплексированы. Подробную информацию см. в сравнительной таблице функций выводов.

Свяжитесь с нами для получения образцов и дополнительной информации!

Преимущества сервиса

Минимальный заказ: 1 шт. | Поддерживаются оптовые заказы | Бесплатный SDK | Бесплатная техническая поддержка | Настройка принята

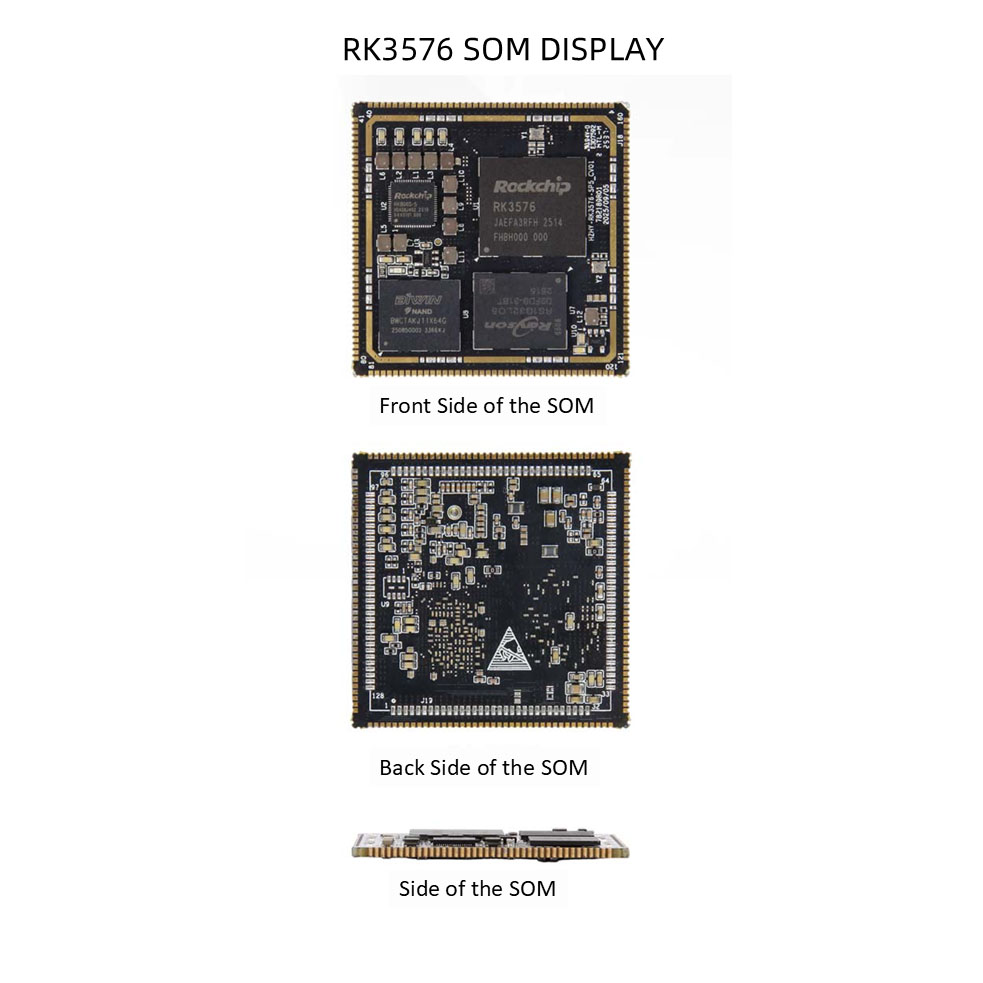

Детали СОМ RK3576
