RockChip RK3566 BTB Core Board

1. RockChip RK3566 BTB Core Poard может использоваться в качестве высокопроизводительного компьютера с одним бортом и встроенной материнской плат для отображения, управления, передачи сети, хранилища файлов, рекордов и других сценариев.

2. Используя RockChip RK3566 в качестве основного чипа, он использует 22-нм технологию процесса, с основной частотой до 1,8 ГГц, интегрированной с четырехъядерной 64-битной процессором Cortex-A55 и графическим процессором Malig522EE, поддержкой 4K делудирование и Encoding 1080p, поддержание для осведомленности Dual-Frequency, встроенные встроенные.

3. Предоставьте различные комбинации памяти и хранения на выбор, встроенная аппаратная конфигурация сбалансирована, а диапазон приложений широкий.

4. Встроенная независимая вычислительная мощность NPU может достигать 1tops, которые могут использоваться для применений в области искусственного интеллекта искусственного интеллекта.

5. Высокая интеграция, с богатыми интерфейсами расширения, с портом Gigabit Ethernet, HDMI, EDP, Minipcle, USB3.0, USB2.0, интерфейсом экрана MIPI и интерфейсом камеры MIPI, разделами аудио и другими периферами, может дать полную игру для производительности процессора и дальнейшего расширения сценариев использования платы.

6. Официально поддерживает основные изображения Andriod 11, Debain, Ubuntu операционной системы, и может применяться к различным прикладным средам.

7. Полностью с открытым исходным кодом, предоставляя официальные учебные пособия, полные наборы для разработки водителей SDK, схемы дизайна и другие ресурсы, вы можете легко начать без слепых мест.

Особенности продукта

1. Свободный SDK

2. Плата за структурой платы. RK3566 RK3568 Две основные платы совместимы

3. поддерживает несколько интерфейсов экрана, поддерживает до 4K60 рамки. Поддерживает HDMI, MIPI DSI, EDP, LVDS

4. Встроенный независимый NPU, вычислительная мощность может достигать 1tops

5. Несколько конфигураций: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC

6. 4K декодирование; Гигабитный порт Ethernet; USB3.0

7. Предоставьте техническую поддержку

Параметры продукта

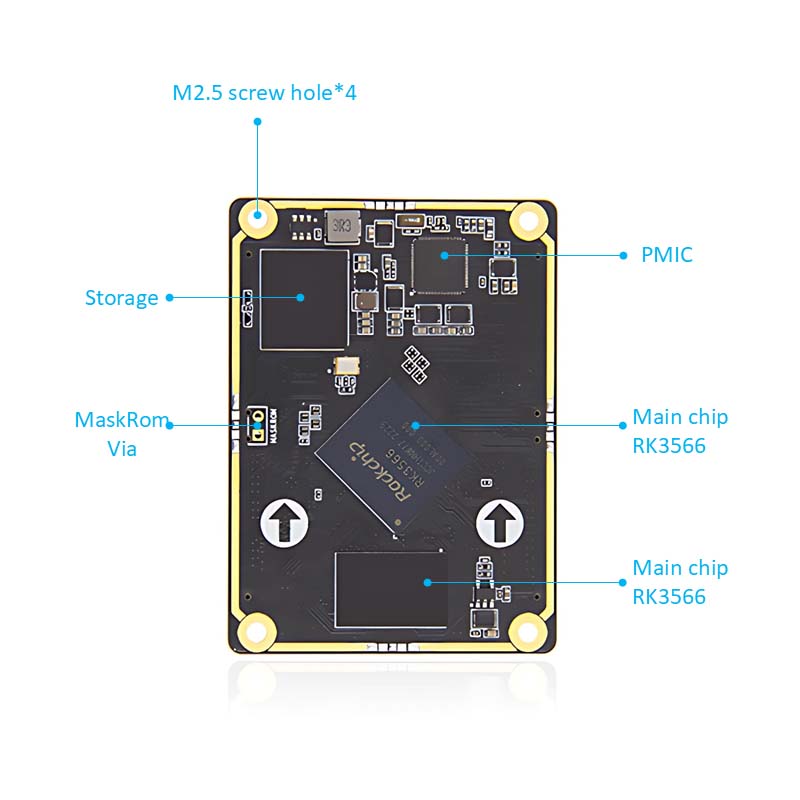

Параметры основной доски

Разъем: 260pins разъем DDR4, модель: ASOA826-H2SB-7H

Основной чип: RK3566 (четырехъядерная Cortex-A55, 1,8 ГГц, Mali-G52)

IO: 260 золотых пальцев, расстояние в 0,5 мм, вывести все i0

Память: 1/2/4/8GB, LPDDR4/4X, 1056 МГц

Хранение: 8/32/64/128 ГБ, EMMC

Параметры плинтуса

Разъем: 260pins разъем DDR4, модель: ASOA826-H2SB-7H

Интерфейс питания: 12V@1a (1a и выше) вход DC, интерфейс DC

Ethernet: 10/100/1000 м адаптивный порт Ethernet

HDMI: интерфейс экрана HDMI2.0*1, максимальное разрешение 4096*2160@60 Гц

LVDS: интерфейс экрана LVDS*1, одноканальный 8 -бит

MIPI-DSI: интерфейс экрана MIPI*1; максимальное разрешение режима MIPI 1920*1080 при 60 Гц

MIPI-CSI: интерфейс камеры MIPI*2, подключаемая камера IMX415/OV8858

EDP: EDP1.3 Интерфейс экрана*1, EDP Touch Interface*1

USB2.0: интерфейс Type-A*3 (хост); Интерфейс Type-C*1 (OTG), для интерфейса сжигания прошивки

USB3.0: интерфейс Type-A*1 (хост)

Wi -Fi+Bluetooth: модуль Wi -Fi Bluetooth, модель: RTL8821CU

Интерфейс PCLE: интерфейс Mini-PCLE, который может использоваться с сетевой картой Wi-Fi с полной высотой или полугодкой, модулем 4G или другим модуль интерфейса Mini-Pcle

Держатель SIM -карты: функция SIM -карты должна использоваться с модулем 4G

1²C: 1²C*2

Последовательный порт: отладка последовательного порта*1 (UART2) Параметр по умолчанию 1500000-8-N-1; LVTTL Serial Port*2 (UART7 & UART9); RS232*2 (UART3 & UART4); RS485*2 (UART1 и UART6)

Держатель TF Card: поддержка карты Micro SD (TF) для запуска системы, до 512 ГБ

Аудио: аудио выходной сигнал, 3,5 -мм аудио -разъем*1 (зеленый); Аудио вход, 3,5 мм аудио -разъем*1 (красный) интерфейс микрофона*1

Интерфейс динамика SPK*1, может подключить 1 Вт динамик питания

Кнопки: кнопка питания; Кнопка Maskrom; Кнопка восстановления

Инфракрасный приемник: поддерживает функцию инфракрасного дистанционного управления

RTC: RTC Power Socket*1

Интерфейс вентилятора: поддерживает установку охлаждения вентилятора 5 В
