RockChip RK3562 Digital Signage SBC Industrial Controller

● Плата TP-1HS может использоваться в качестве высокопроизводительного компьютера с одним бортом и встроенной материнской платой для отображения, управления, трансмиссии сети, хранилища файлов, вычислений с краями и других сценариев.

● Используя RockChip RK3562/RK3562J в качестве основного чипа, он использует 22-нм расширенную технологию процесса, с основной частотой до 2,0 ГГц, интегрированной четырехъядерной 64-битной 64-битной обработчики Cortex-A53 и GPU Armmali-G52, поддерживает видео декорирование 4K, способность обработки супер-изображения и поддерживает Multi-Camera вход.

● Встроенная независимая вычислительная мощность NPU может достигать 1 стопа, что позволяет различным сценариям ИИ.

● Предоставляет различные комбинации памяти и хранилища на выбор, с сбалансированной настройкой аппаратного обеспечения и широким спектром приложений.

● Высокая интеграция, с богатыми интерфейсами расширения, встроенными Wi-Fi6, гигабитным сетевым портом, LVDS, USB3.0/2.0, MIPIDS1, четырехсторонним MIPIC1, аудио-интерфейсом, инфракрасным приемом, владельцем используемых карт и других периферальных устройствах, могут полностью играть на производительность процесса и дальнейшее расширение сценариев использования.

● Официальный поддерживает основные изображения Android, Debain и Ubuntu операционной системы и может применяться к 6) различным прикладным средам.

● Данные являются полностью открытым исходным кодом, предоставляя полные наборы для разработки драйверов SDK, схемы проектирования и другие ресурсы, что позволяет легко начать работу.

Функции

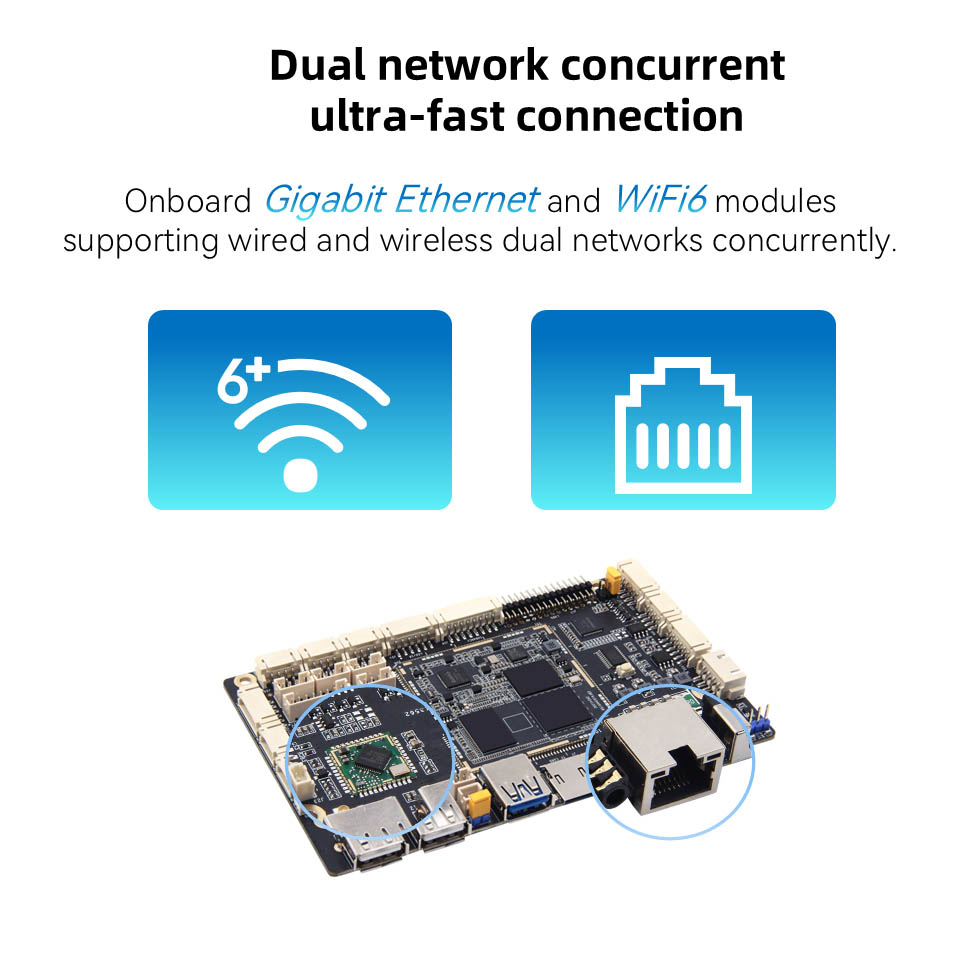

1. Встроенные гигабитные модули Ethernet и Wi-Fi6 поддерживают проводную и беспроводную параллелизм с двойной сетью

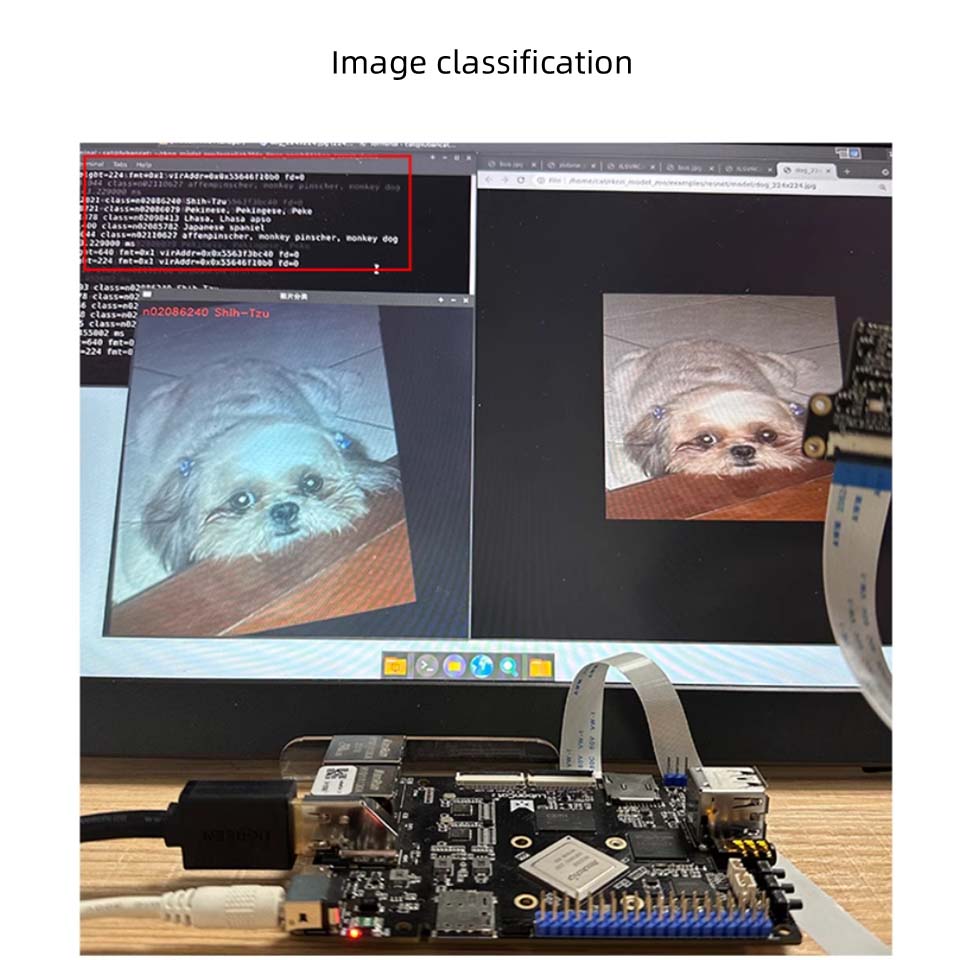

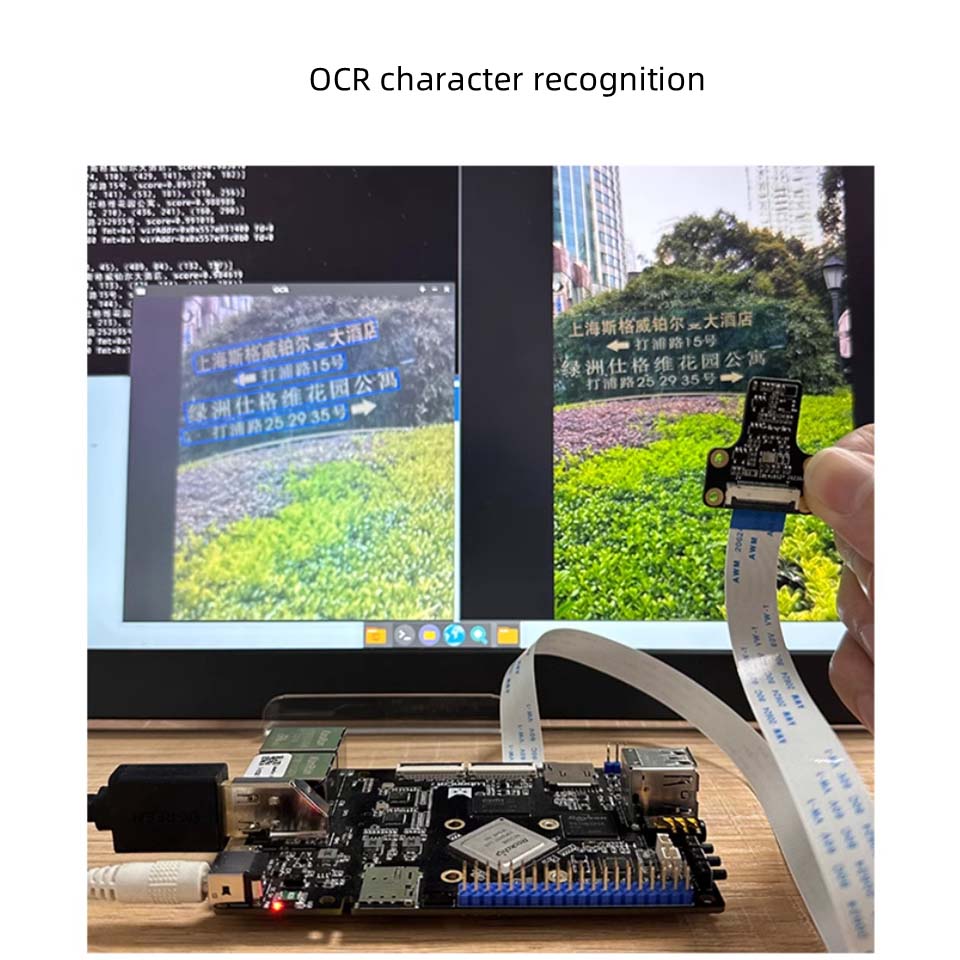

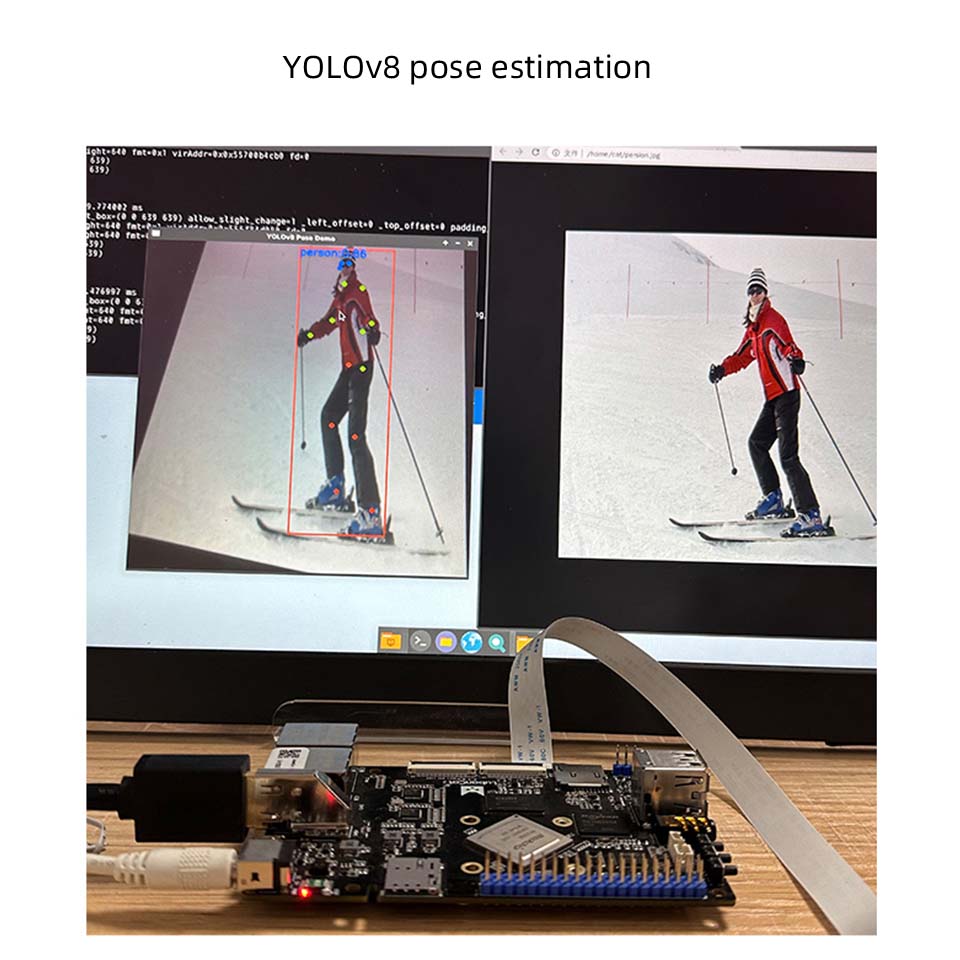

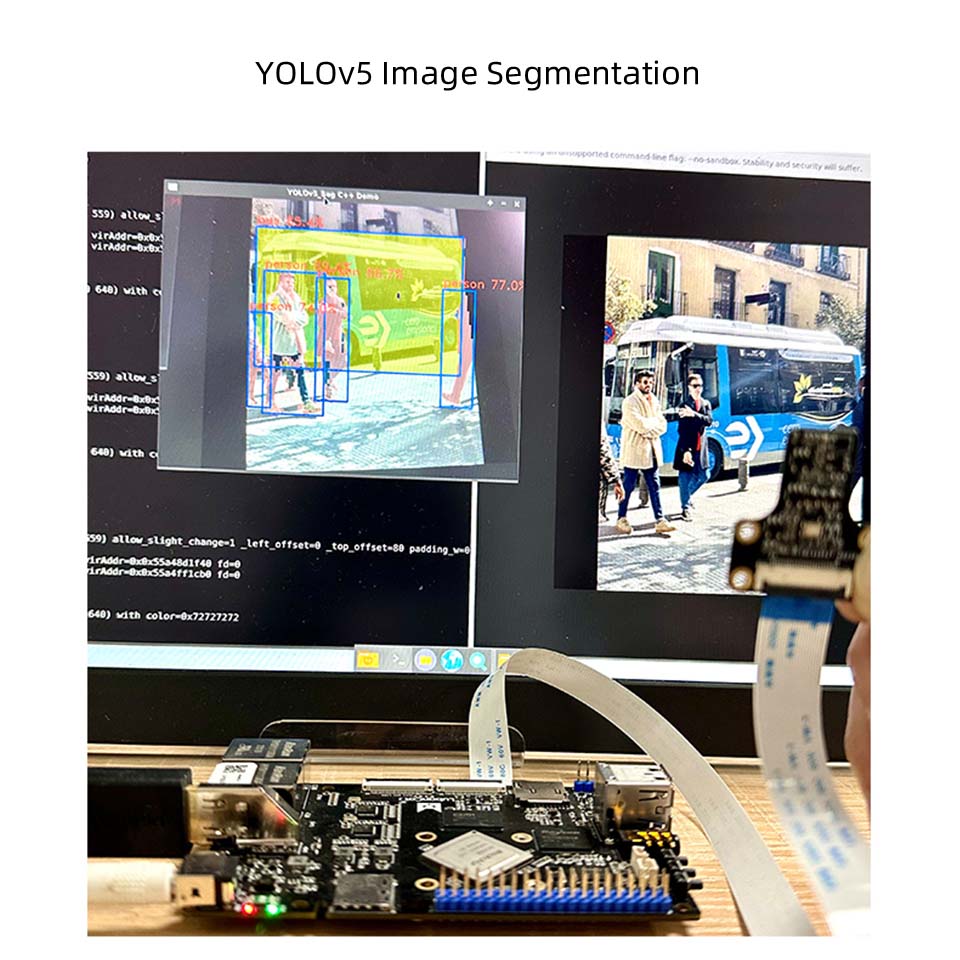

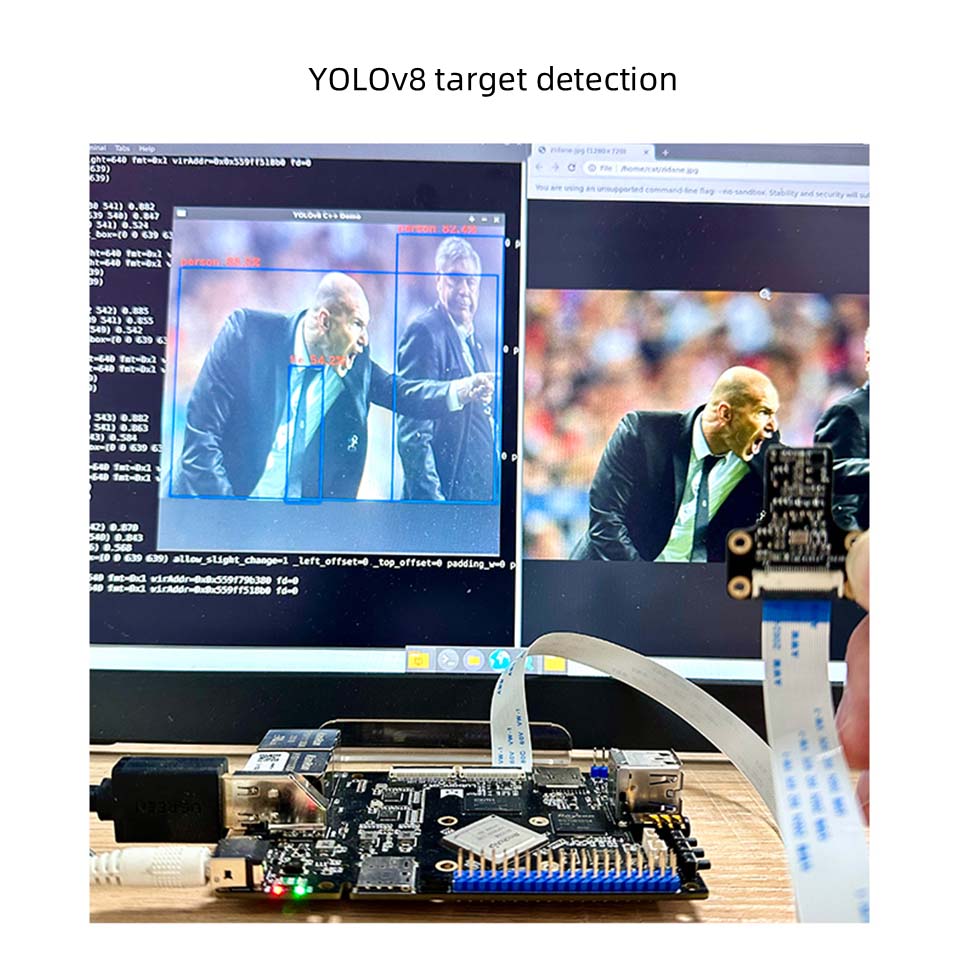

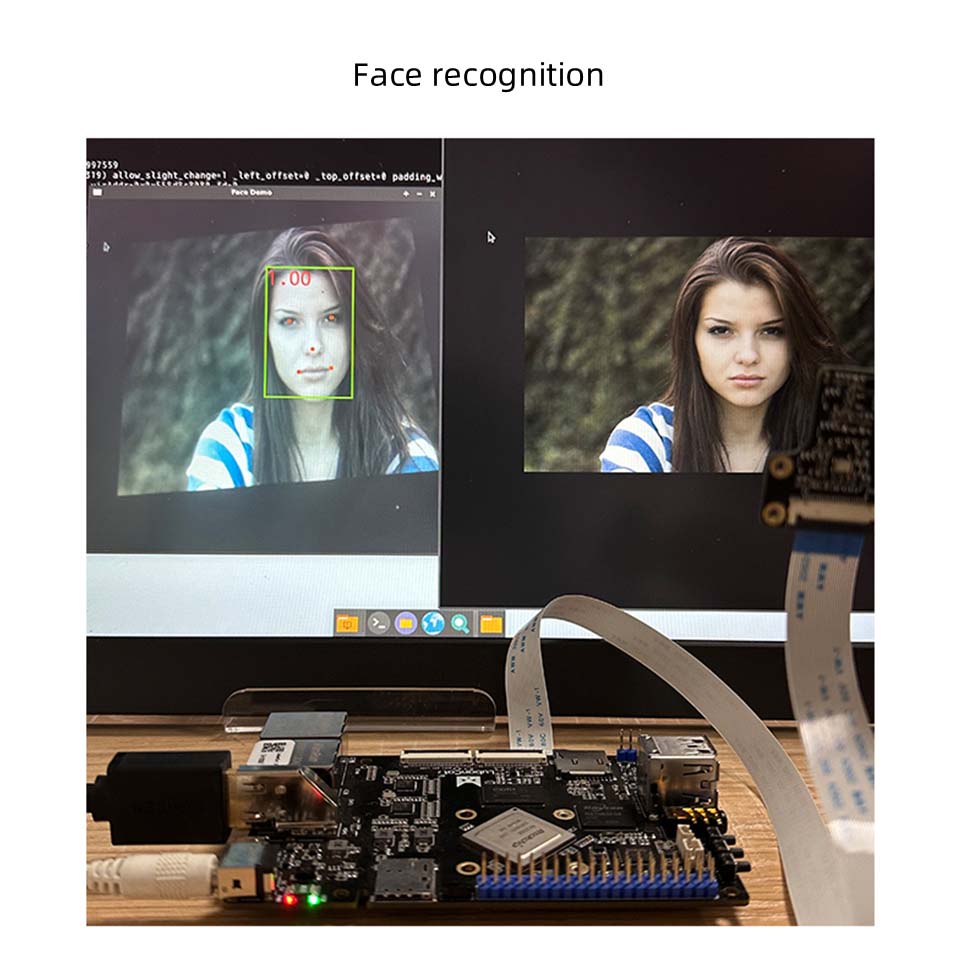

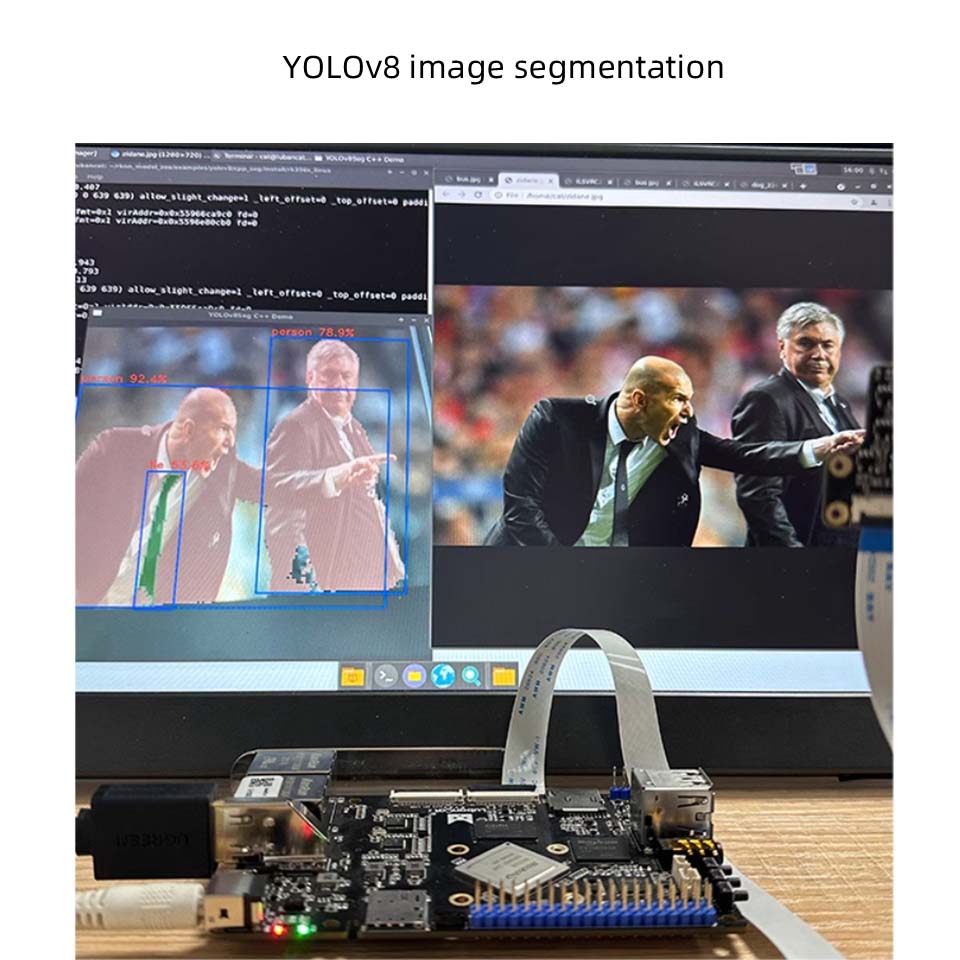

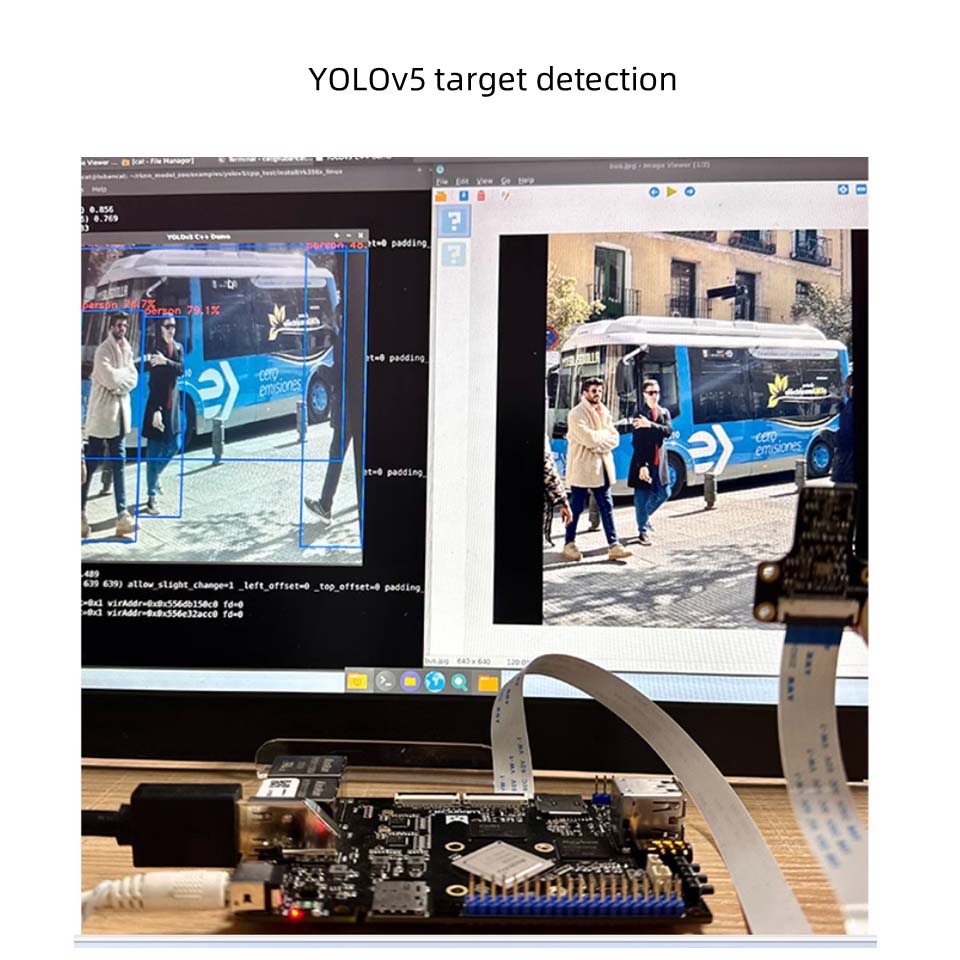

2. Встроенный независимый NPU, вычислительная мощность может достигать 1tops

Поддерживает однозначный переключение моделей основной архитектуры, можно использовать для легких приложений искусственного интеллекта

3. Мощные возможности анализа изображений, легкое декодирование 4K

Поддерживает 4K@30 кадров H.265 \ VP9 Декодирование формата и 1080p60 кадры H.264 Кодирование формата

4. богатые интерфейсы расширения для удовлетворения потребностей периферийных устройств

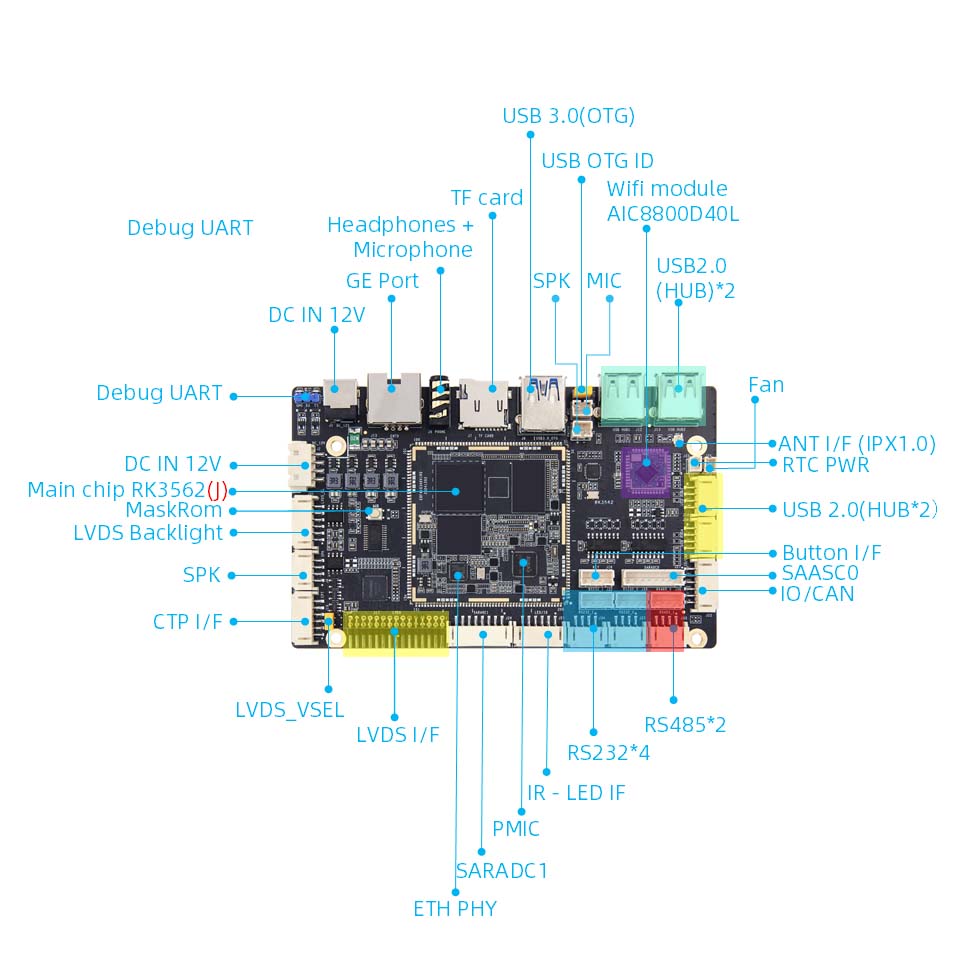

С гигабитным сетевым портом LVDS, USB3.0/2.0, MIPI DS1, четырехсторонним MIPIC1, аудио-интерфейсом, инфракрасным приемом, держателем карт TF и ​​другими интерфейсами, он может легко расширять Ethernet, TF-карту, камеру, экран, микрофон и другие устройства; Кроме того, существуют отдельные RS232, RS485, CAN, ADC -интерфейсы для удовлетворения различных внешних потребностей.

Приложение продукта

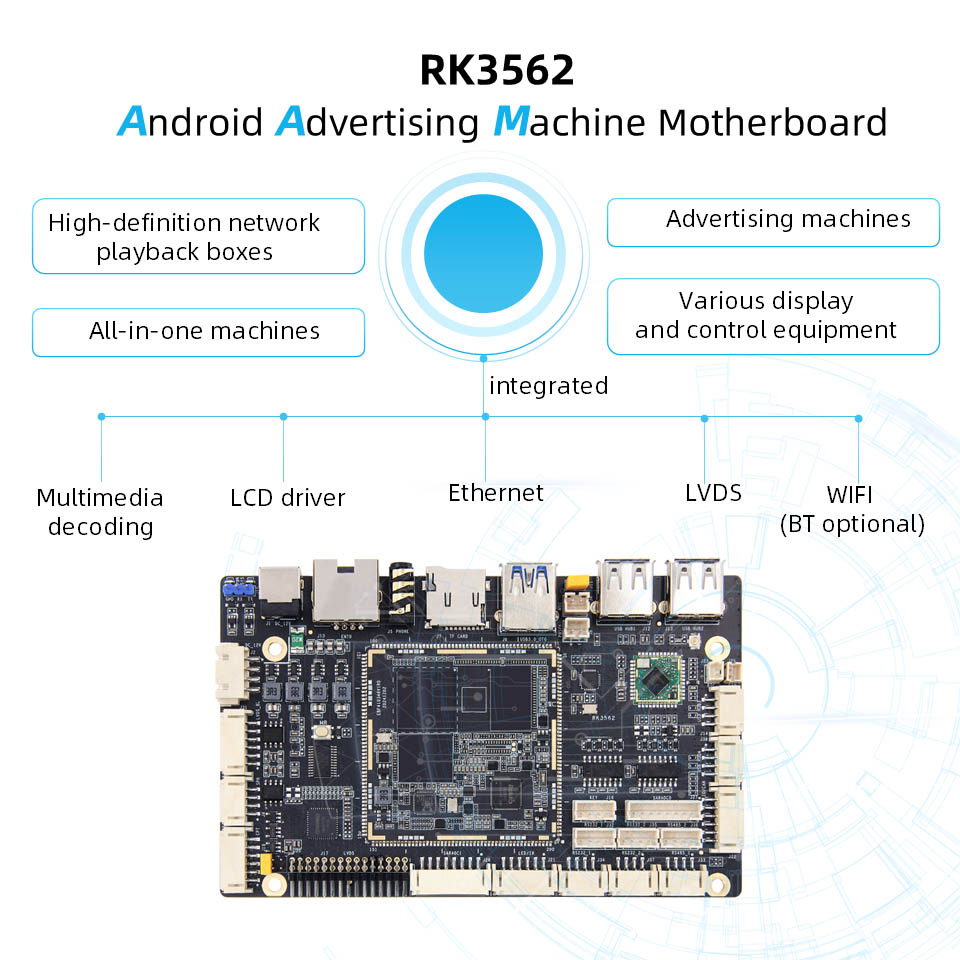

Подходит для ящиков сетевых игроков высокой четкости, рекламных машин и все-в-одних и т. Д. Интегрирует мультимедиа декодирования, ЖК-драйвер, Ethernet, LVDS, WiFi (функция Bluetooth необязательно)

Параметры

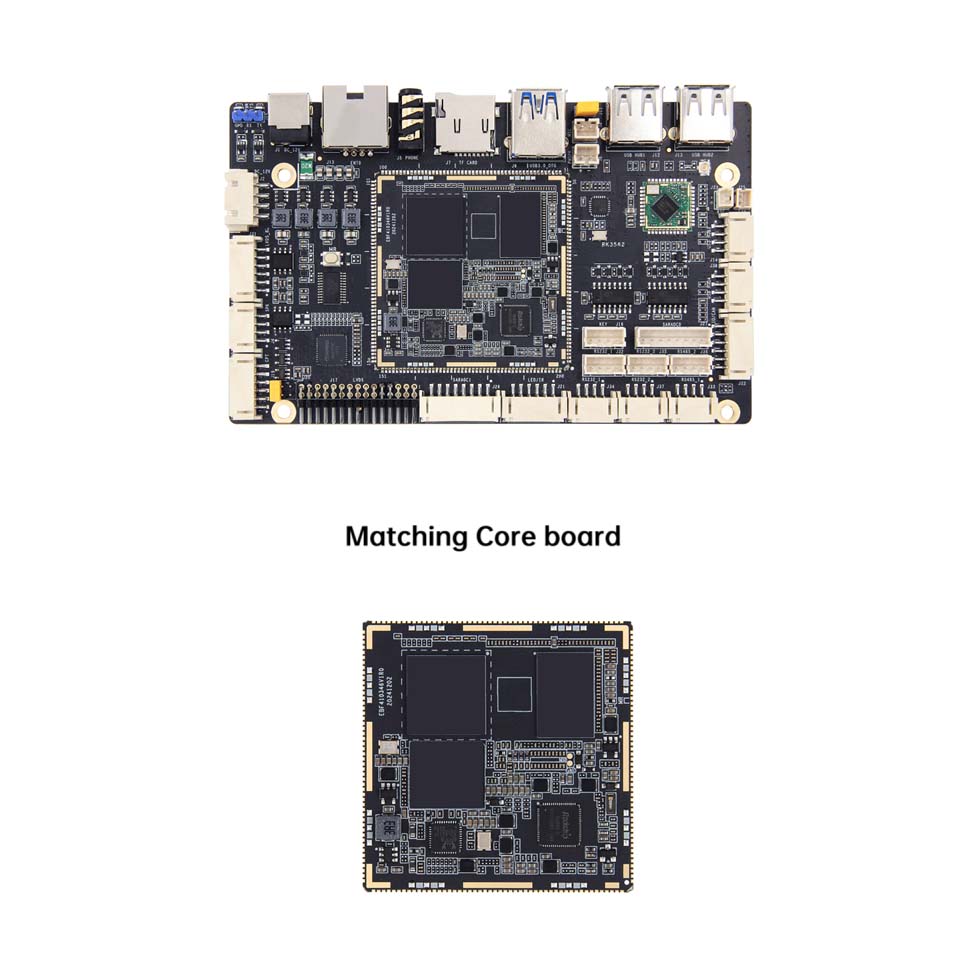

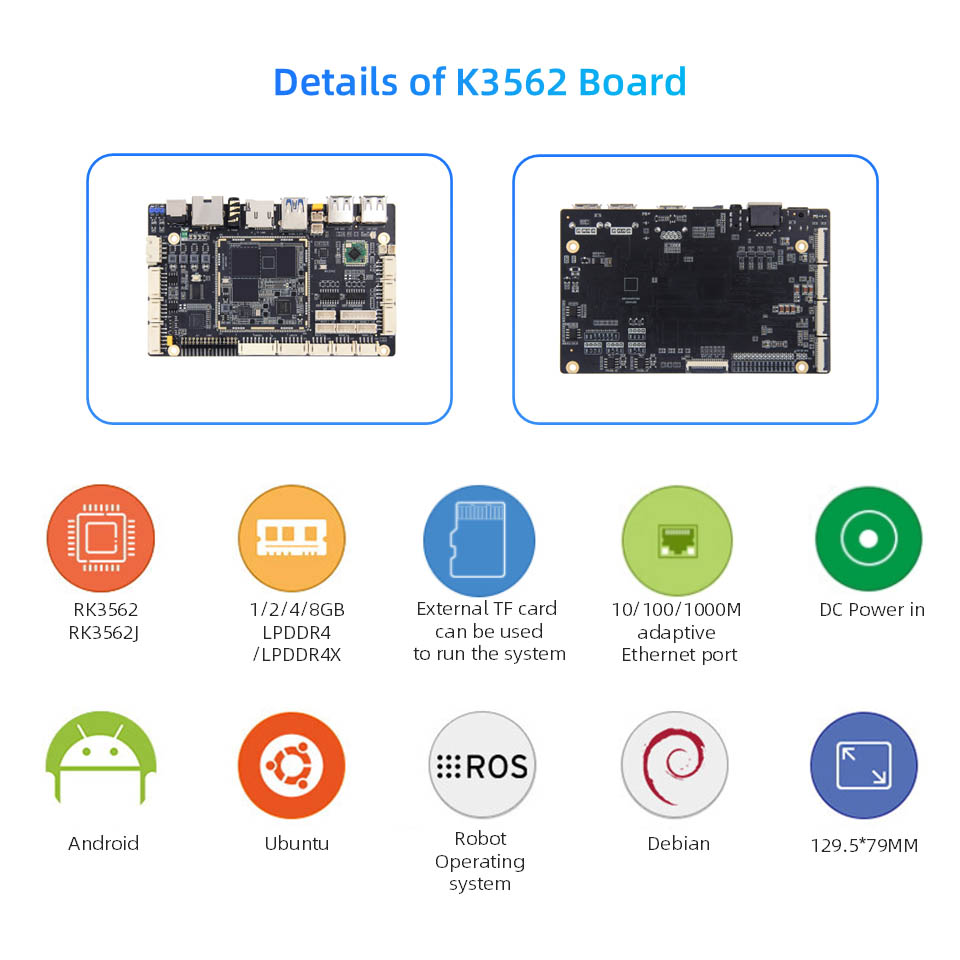

Аппаратная конфигурация платы Luban Cat 1HS

● Основной чип:

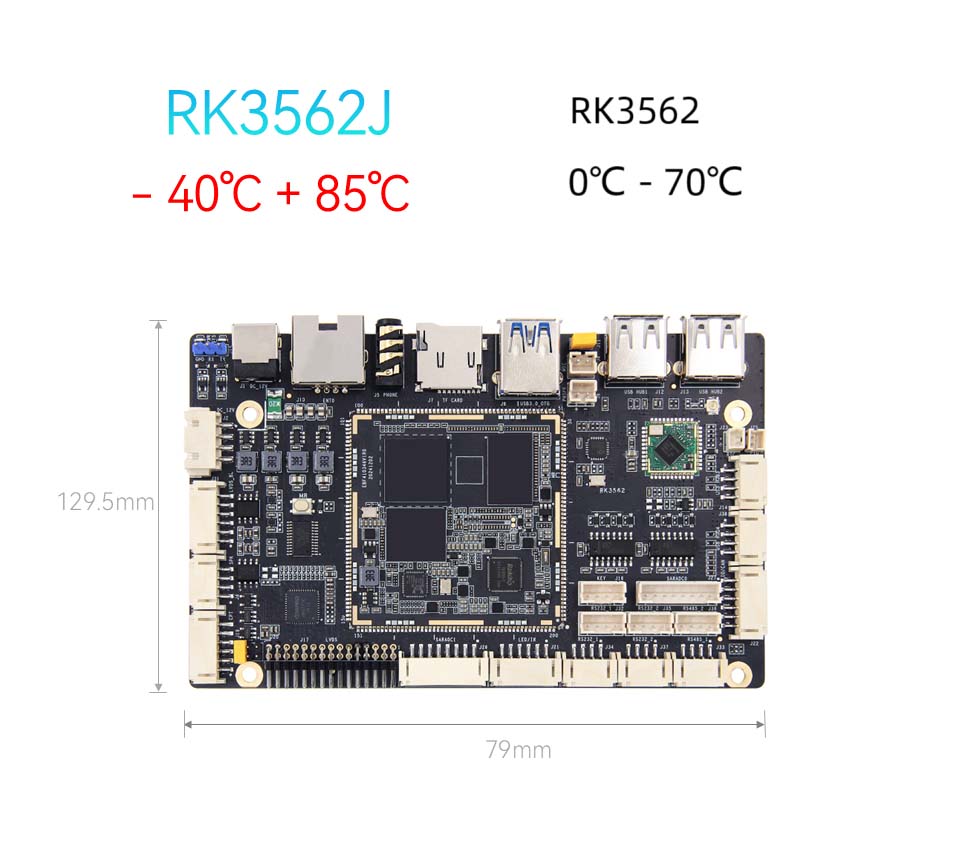

● Модель: RK3562/RK3562JCPU: четырехъядерная Cortex-A53, основная частота до 2,0GHZGPU: Mali-G52NPU: 1TOPS Computing Power (RK3562J без NPU).

● Память: 1/2/4/8GB, LPDDR4/4X (настраиваемая)

● Хранение: 8/32/64/128 ГБ, EMMC (настраиваемый)

● Интерфейс питания: DC 12V@2a DC вход

● Ethernet: гигабитный сетевой порт*1, поддерживает скорость передачи данных 10/100/1000 Мбит/с.

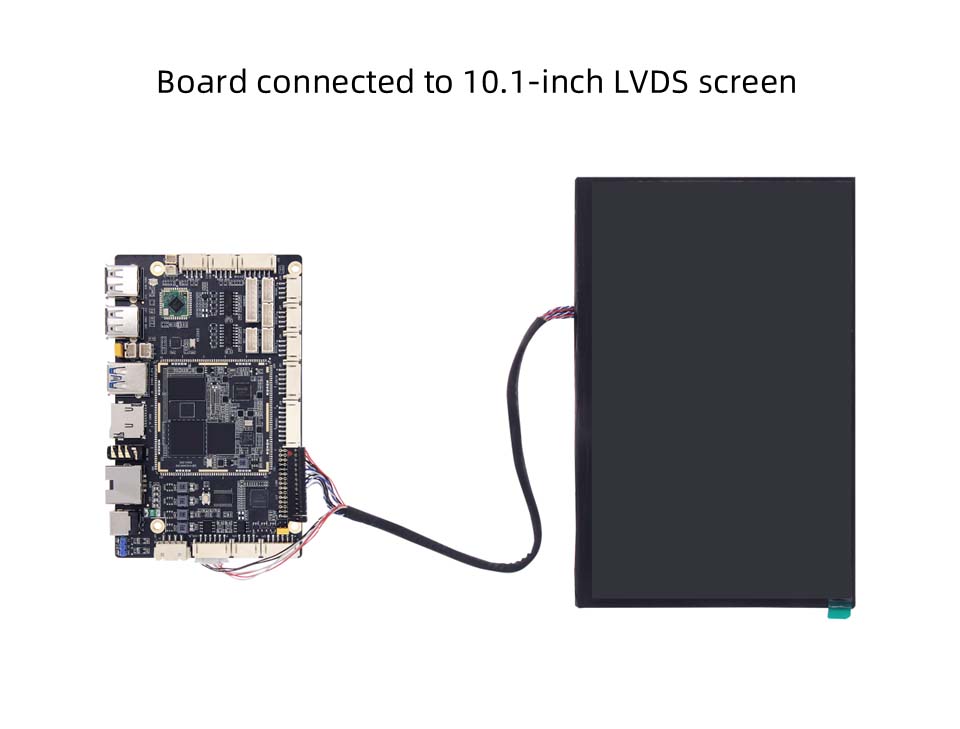

● LVDS: 2*15PIN LVDS Интерфейс экрана*1

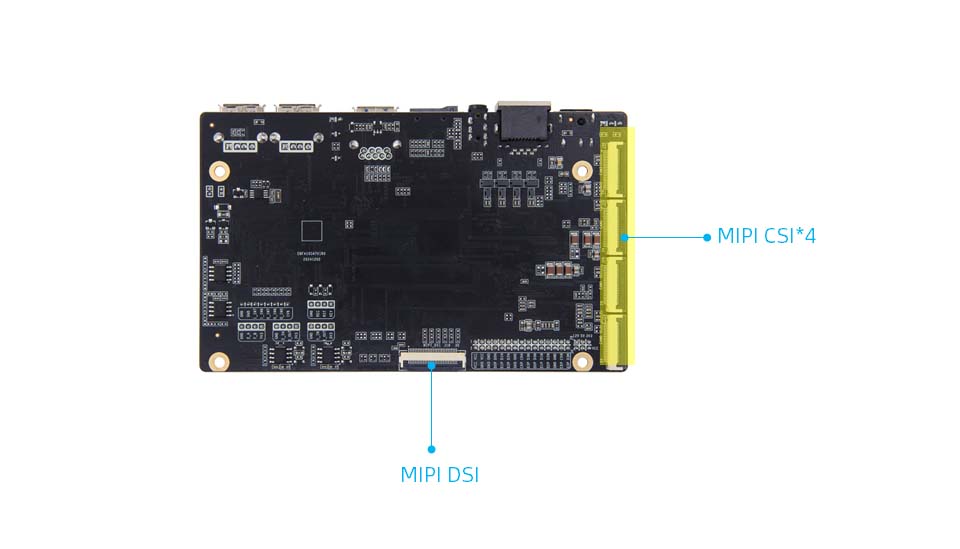

● MIPI-DSI: интерфейс экрана MIPI*1, интерфейс MIPIDSI и LVDS используется повторно, а по умолчанию подключение к экрану LVDS. Если вы решите подключиться к Mipidsi, вам нужно изменить резистор

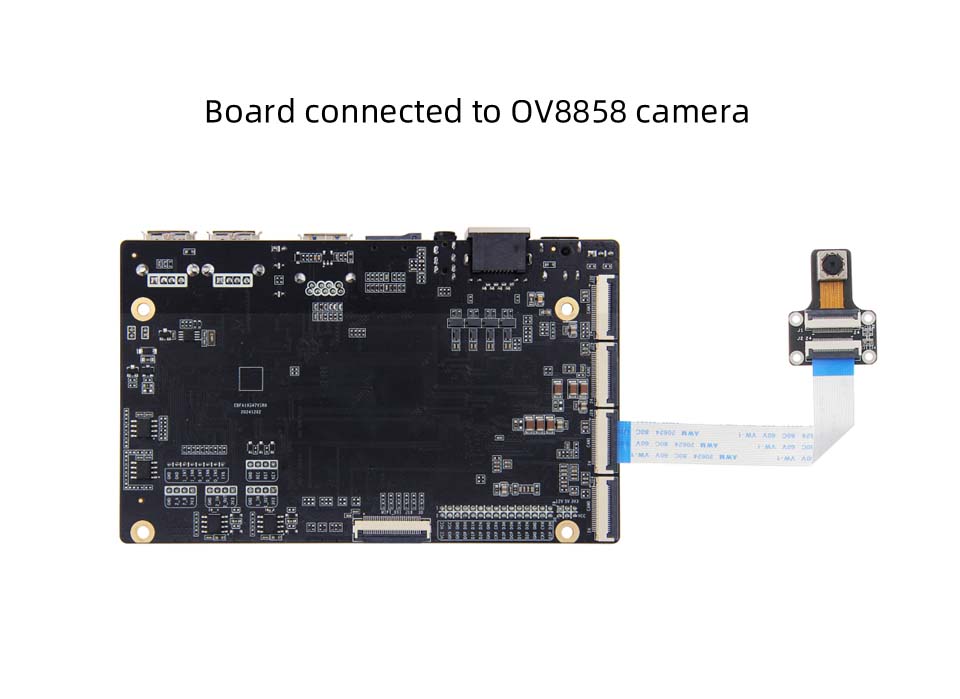

● MIPI-CSI: интерфейс камеры MIPI*4, может быть подключен к камере магазина IMX415/OV8858 (комбинация по умолчанию-камера OV8858)

● емкостный сенсорный экран: интерфейс сенсорного экрана LVDS*1

● Подсветка LCD: интерфейс подсветки LVDS*1

● Интерфейс питания экрана: интерфейс выбора напряжения LVDS*1

● USB2.0: интерфейс USB Hub*4

● USB3.0: USB OTG Интерфейс*1, по умолчанию режим устройства, режим можно выбрать через крышку перемычки

● Wi -Fi: модуль Wi -Fi6, модель: AIC8800D40L

● Владелец карты TF: поддержка карты Micro SD (TF) для запуска системы, до 512 ГБ
