Описание продукта

Спецификация макетной платы Thinkcore TC-RK3568 Stamp Hole

Заявление об авторских правах

Авторские права на это руководство принадлежат Shenzhen Thinkcore Technology Co., Ltd., и все права защищены. Любым компаниям или частным лицам не разрешается извлекать часть или все это руководство, а нарушители будут преследоваться по закону.

Внимание:

Руководства по платформе разработки в продаже будут время от времени обновляться. Пожалуйста, загрузите последнюю версию руководства с веб-сайта www.think-core.com или свяжитесь с торговым представителем нашей компании, никаких дополнительных уведомлений не будет.

Release Note

Версия	Дата	Автор	Описание
Версия 01	2022-08-04		Редакция

Глава 1. Введение в макетную плату TC-RK3568 Stamp Hole

Краткий обзор макетной платы TC-RK3568 с отверстиями для штампов

Плата разработки TC-RK3568 Stamp Hole включает SOM TC-RK3568 Stamp Hole и несущую плату.

Система Stamp Hole TC-RK3568 на модуле оснащена 64-битным процессором Rockchip RK3568, который оснащен двухъядерным графическим процессором и высокопроизводительным NPU.

С видеоинтерфейсами MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP он может поддерживать до трех экранных выходов с разными дисплеями. Встроенный 8M ISP поддерживает две камеры и HDR. Интерфейс видеовхода может быть подключен к внешней камере или нескольким камерам. Он оснащен двумя адаптивными портами RJ45 Gigabit Ethernet, через которые можно получать доступ к внутренним и внешним сетевым данным и передавать их, повышая эффективность передачи по сети и удовлетворяя потребности продуктов с несколькими сетевыми портами, таких как NVR и промышленный шлюз.

Несущая плата включает в себя множество интерфейсов, таких как порт 4G LTE, USB3.0, USB2.0, PCIE, двойной Ethernet, WIFI, Bluetooth, аудиовход и выход, выход HDMI, дисплей MIPI DSI, дисплей eDP, дисплей LVDS, MIPI CSI. камера, слот для карт TF, RS485, RS232, TTL, CAN, выход питания, SATA и т. д.

Поддерживаются ОС Android 11, ОС Ubuntu 18.04, ОС Debian и Linux Buildroot. Стабильная и надежная работа обеспечивает безопасную и стабильную системную среду для исследований и производства продукции.

Полный SDK, документы по разработке, примеры, технологические документы, учебные пособия и другие ресурсы предоставляются пользователям для дальнейшей настройки.

Особенности макетной платы TC-RK3568 Stamp Hole:

Размер: 150 мм х 110 мм.

Богатые интерфейсы могут быть непосредственно использованы в различных интеллектуальных продуктах для облегчения завершения продуктов.

Поддерживаются ОС Android 11.0, ОС Ubuntu 18.04, ОС Debian и Linux Buildroot.

заявка

Эта плата может широко использоваться в интеллектуальных сетевых видеорегистраторах, облачных терминалах, шлюзах IoT, промышленном управлении, граничных вычислениях, шлюзах распознавания лиц, NAS, центральных консолях транспортных средств и т. д.

Характерный параметр

Характеристики
ЦПУ	RockChip RK3568, четырехъядерный 64-битный Cortex-A55, литографический техпроцесс 22 нм, частота до 2,0 ГГц
графический процессор	АРМ G52 2EE Поддерживает OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Вулкан 1.1. Встроенное высокопроизводительное аппаратное ускорение 2D
НПУ	0.8Tops@INT8, интегрированный высокопроизводительный ускоритель ИИ РКНН НПУ Поддерживает переключение одним щелчком Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet
ВПУ	Поддерживает декодирование видео 4K 60fps H.265/H.264/VP9 Поддерживает кодирование видео 1080P 100fps H.265/H.264 Поддерживает 8M ISP, поддерживает HDR
БАРАН	2 ГБ/4 ГБ/8 ГБ
Хранилище	8 ГБ/16 ГБ/32 ГБ/64 ГБ/128 ГБ eMMC Поддерживает SATA 3.0 x 1 (расширение за счет 2,5-дюймовых твердотельных/жестких дисков) Поддерживает слот для TF-карт x1 (расширение с помощью TF-карты)
Системная ОС	Android11/Linux Buildroot/Ubuntu/Debian

Аппаратные особенности
Отображать	1 * HDMI2.0, поддерживает вывод 4K@60fps 1 * MIPI DSI, поддерживает вывод 19201080@60fps 1 LVDS, поддерживает вывод 19201080@60fps 1 eDP1.3, поддерживает вывод 2560x1600@60fps
Ethernet	Поддерживает два порта Gigabit Ethernet (1000 Мбит/с)
вай фай	Mini PCIe для подключения 4G LTE Поддерживает Wi-Fi 6 (802.11AX) Поддерживает BT5.0
PCIE3.0	Поддерживает интерфейс PCE3.0
Аудио	1 * аудиовыход HDMI 1 * выход динамика 1 * выход для наушников 1 * встроенный аудиовход для микрофона
Камера	Поддерживает 1-канальный интерфейс камеры MIPI-CSI. Поддерживает HDR, изображение остается четким при контровом или сильном освещении
USB	1 * хост USB3.0, 4 * хост USB 2.0, 1 * USB3.0 OTG
САТА	1 * SATA, 6,0 Гбит/с
Серийный	1 * ТТЛ, 2 * РС232, 1 * РС485
МОЖЕТ	Поддержка CAN2.0B, поддержка 1 Мбит/с, 8 Мбит/с
TF карта	1 * слот для карт TF
Другие	GPIO и АЦП
Размер	150мм*110мм


Входное напряжение	12В/3А
Температура хранения	-30~80°C
Рабочая Температура	-20~60°C
Влажность хранения	10%~80%

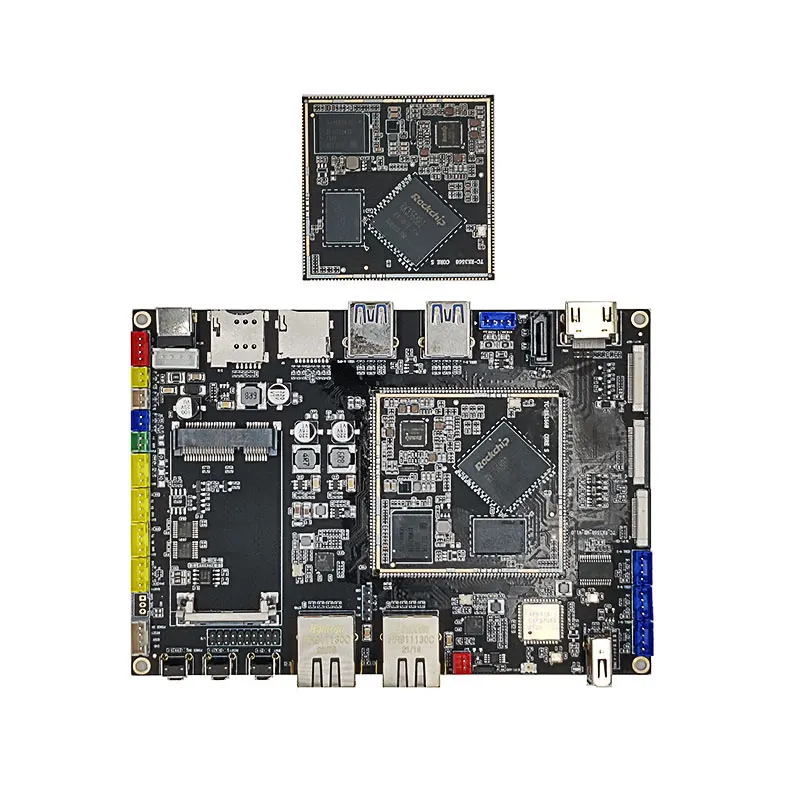

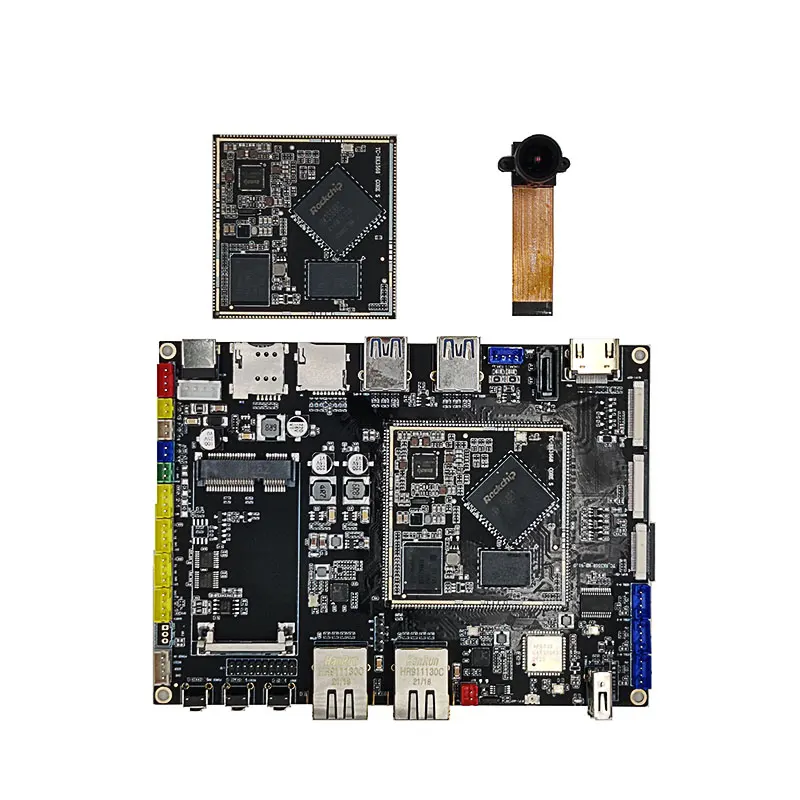

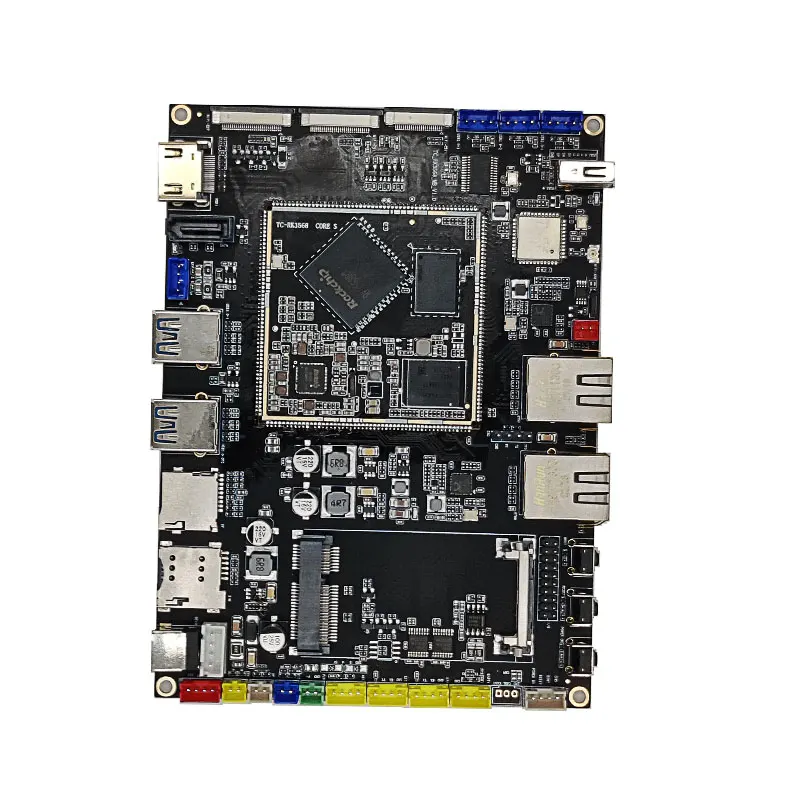

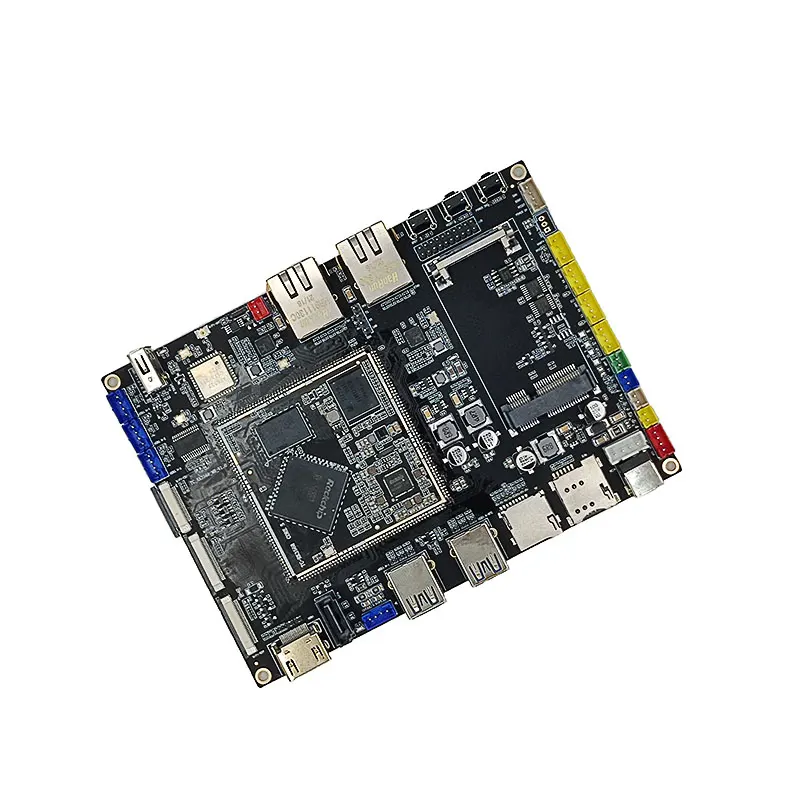

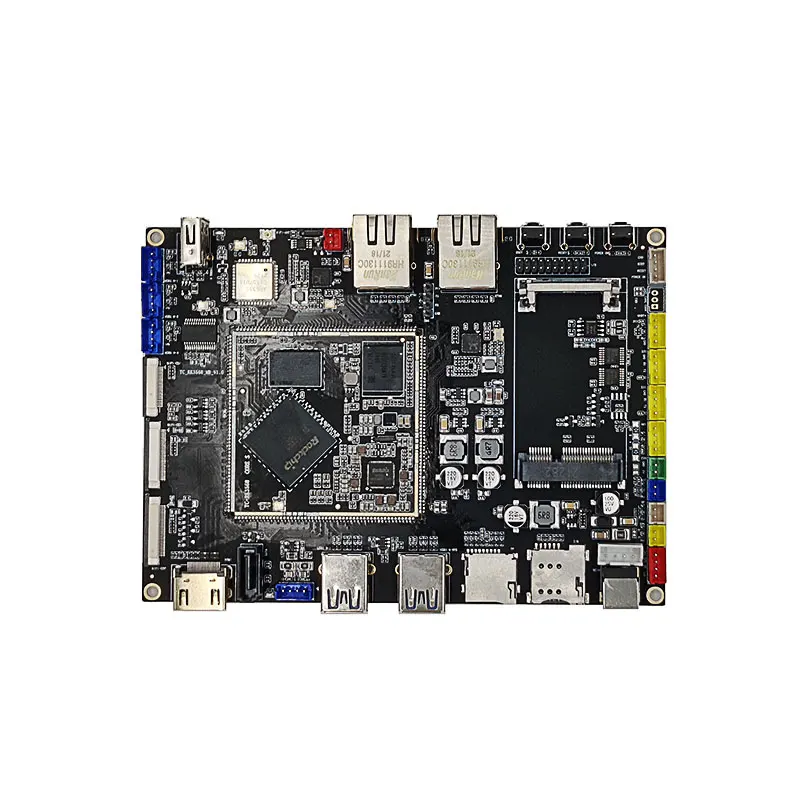

Внешний вид СОМ

СОМ Фронт

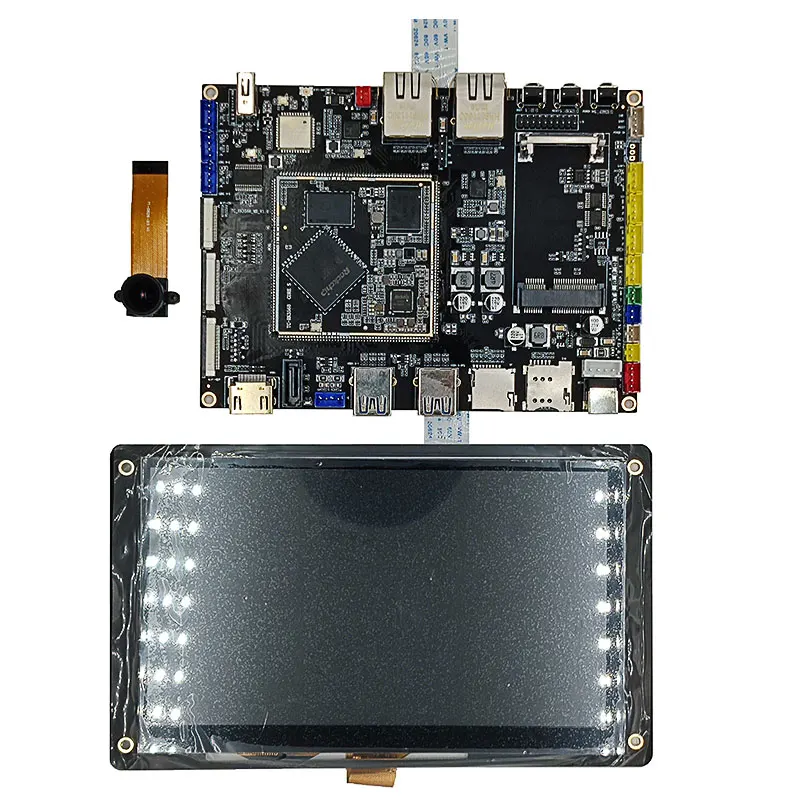

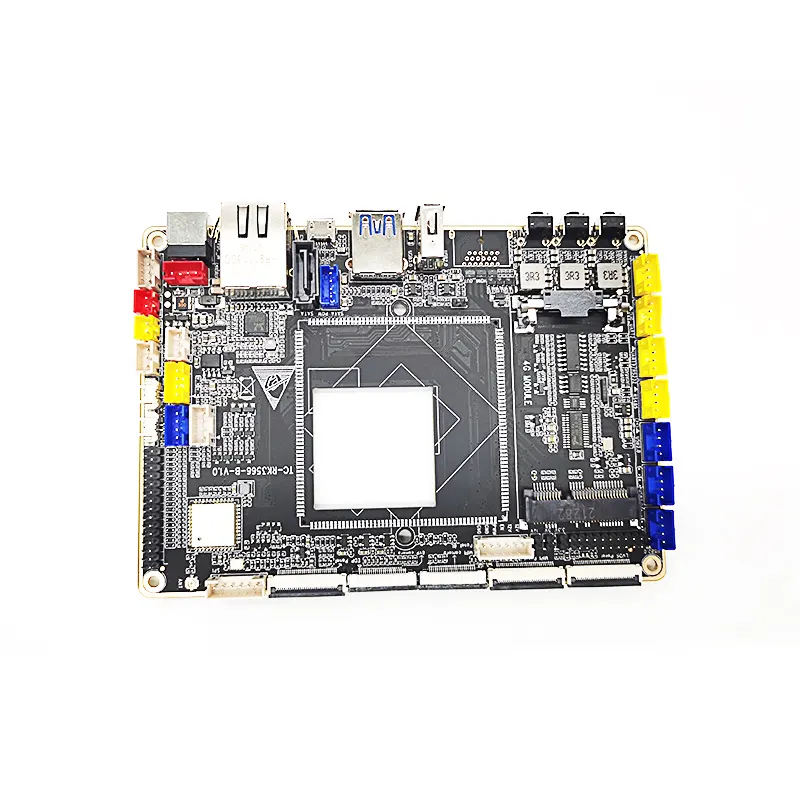

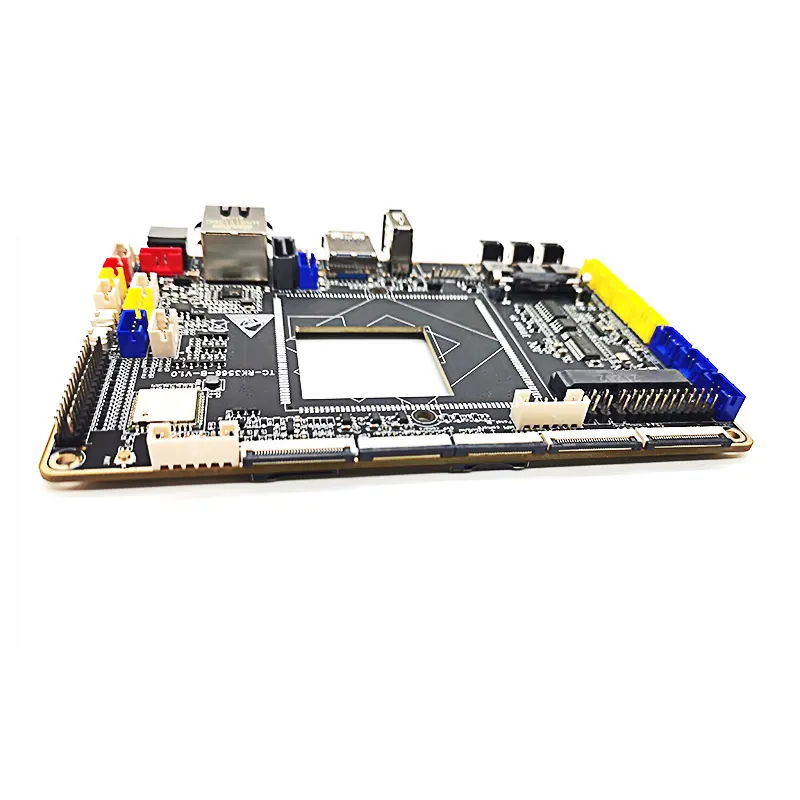

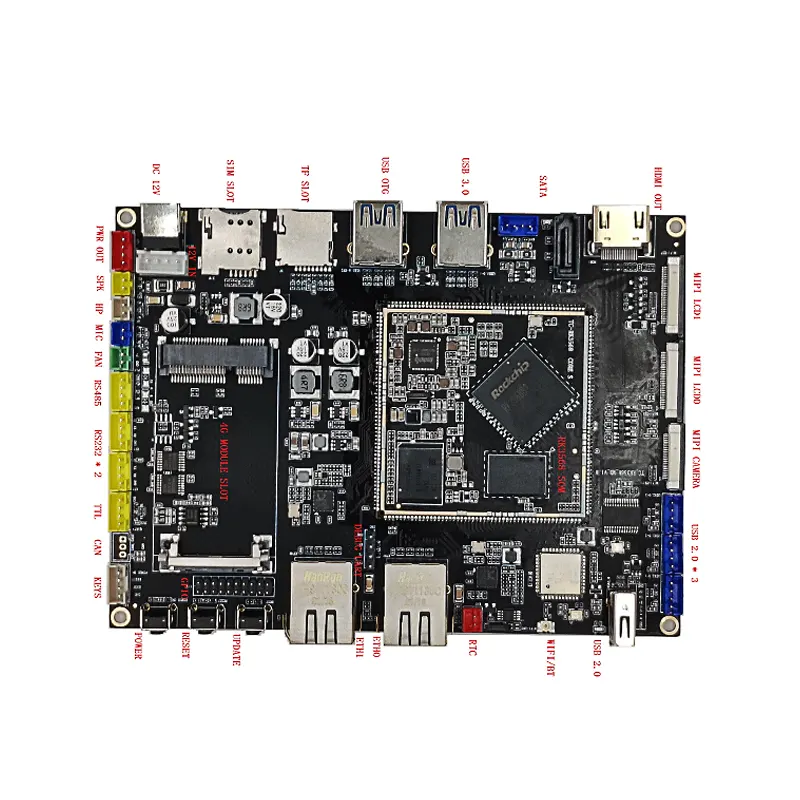

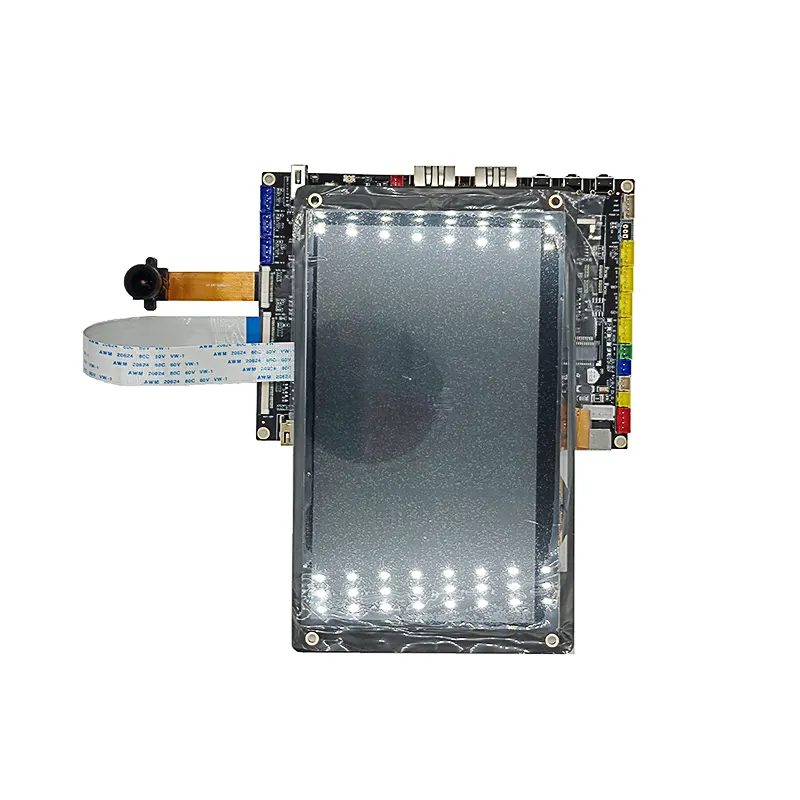

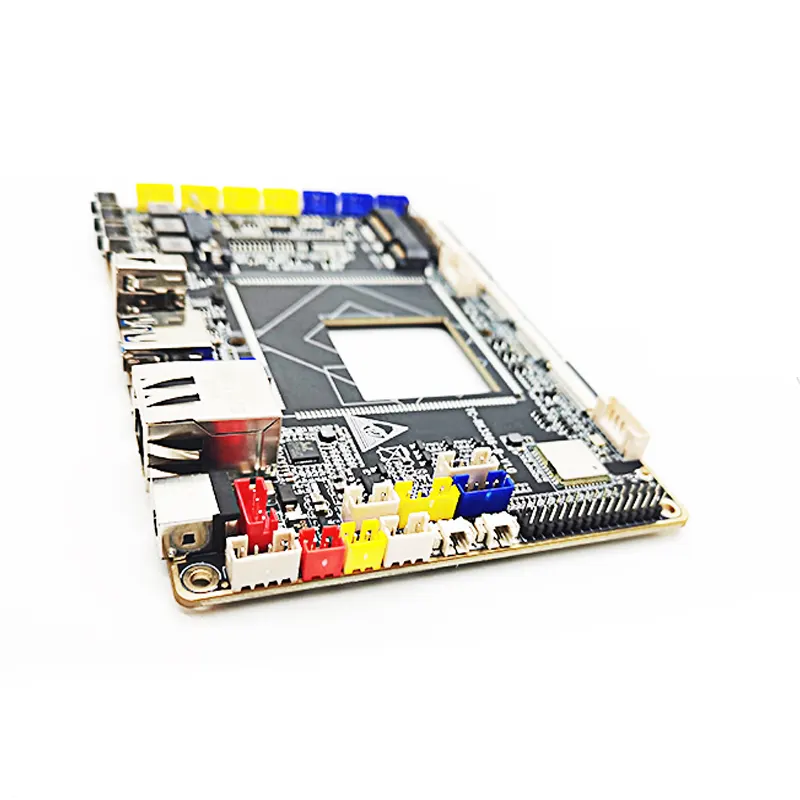

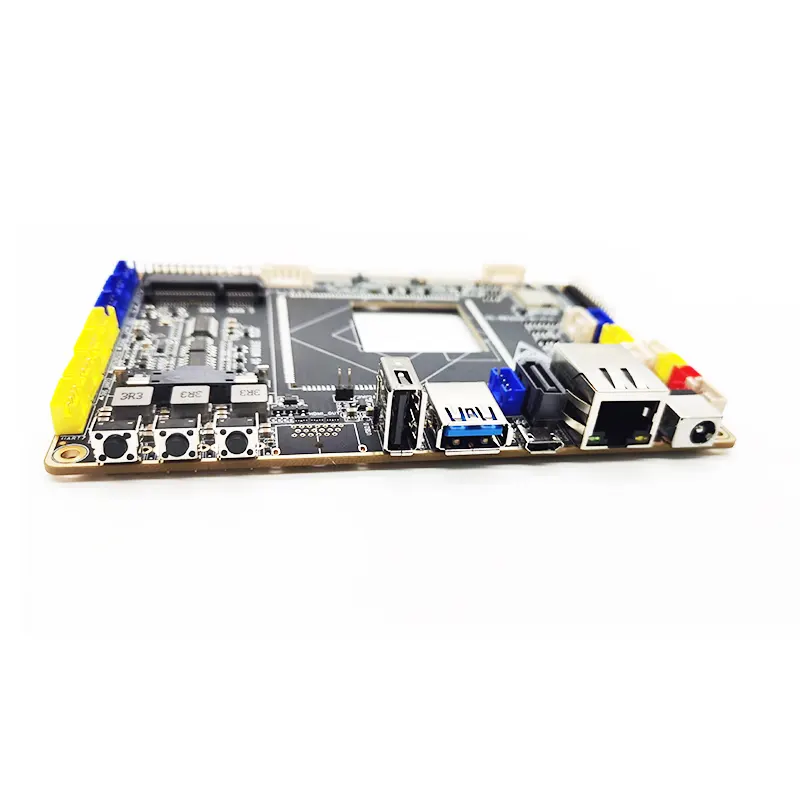

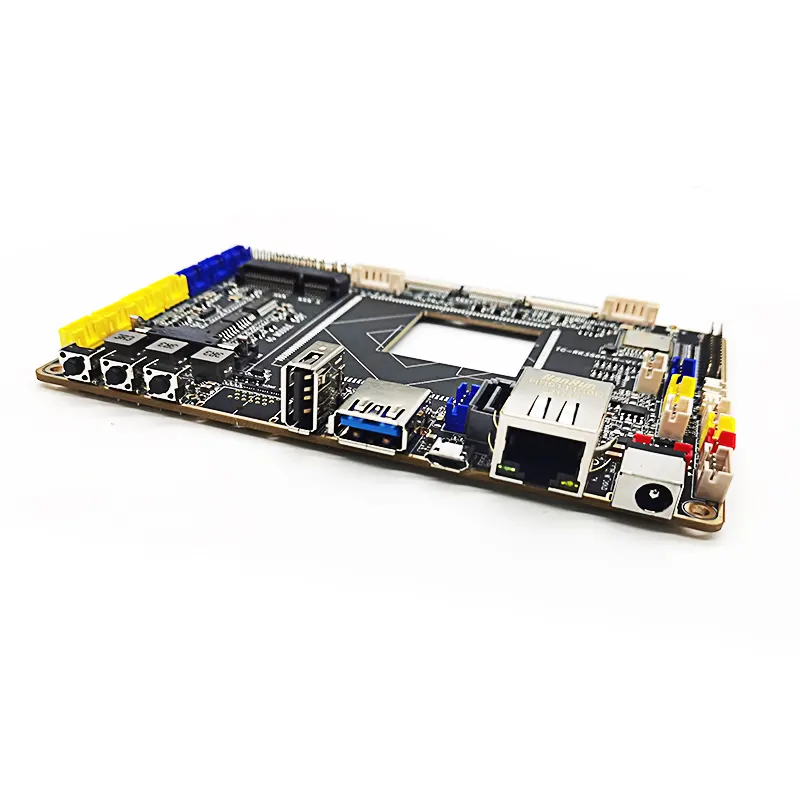

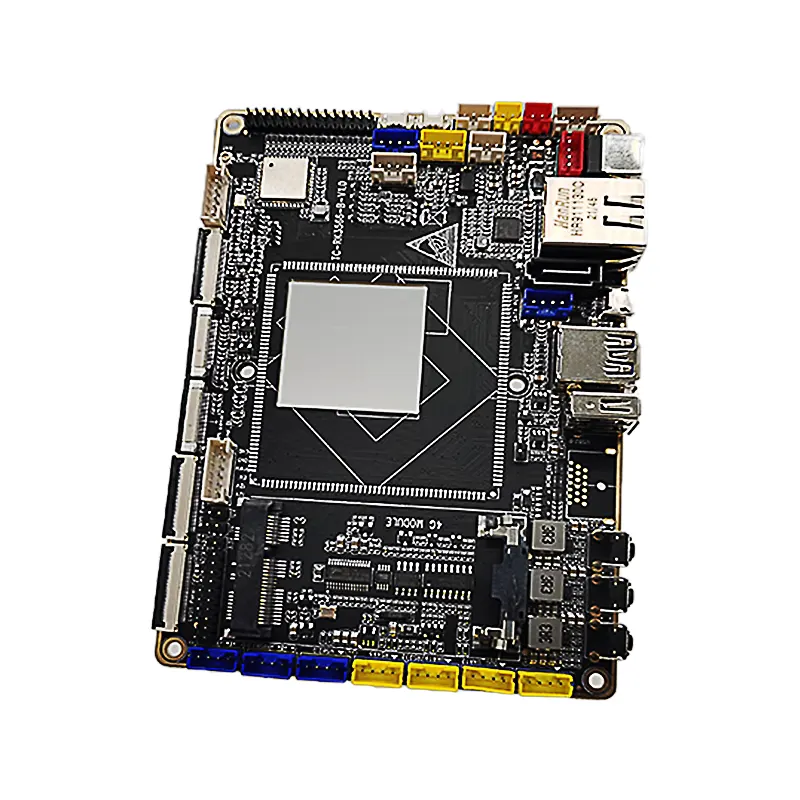

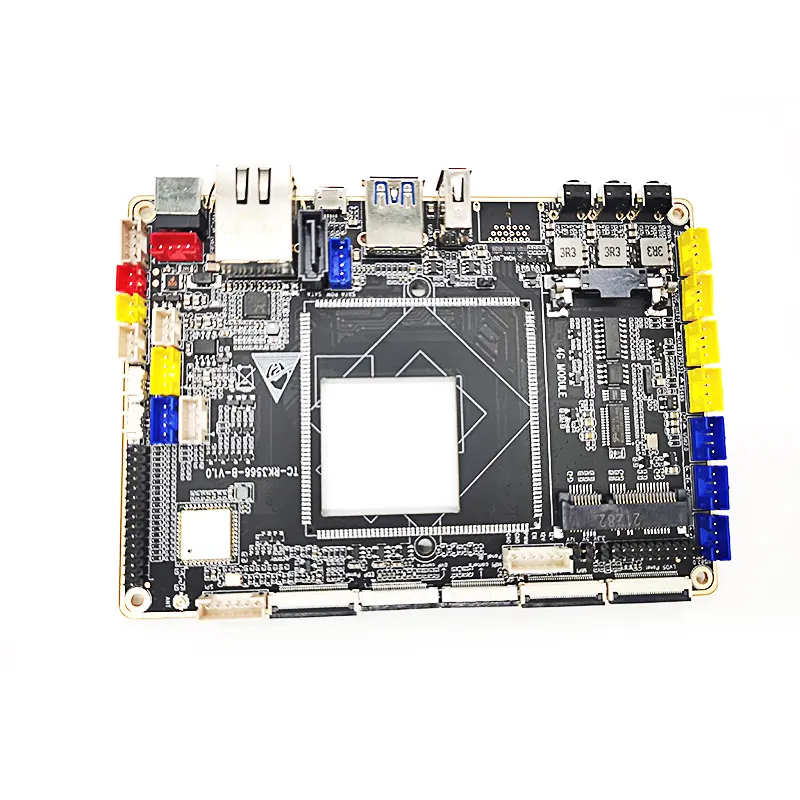

Внешний вид макетной платы

Глава 2. Определение PIN-кода SOM

Определение PIN-кода SOM

ПРИКОЛОТЬ	Определение контактов основной платы	Функция по умолчанию	Описание функции по умолчанию	мощность ввода-вывода	Тип колодки IO pull
1	VCC3V3_SYS	Системный блок питания 3,3 В	Входное напряжение 3,3 В		-
2	VCC3V3_SYS	Системный блок питания 3,3 В	Входное напряжение 3,3 В		-
3	ЗАЗЕМЛЕНИЕ	ЗАЗЕМЛЕНИЕ	ЗАЗЕМЛЕНИЕ		-
4	ЗАЗЕМЛЕНИЕ	ЗАЗЕМЛЕНИЕ	ЗАЗЕМЛЕНИЕ		-
5	SDMMC0_DET_L	SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u	Вход обнаружения SDMMC0	3,3 В	Ввод/вывод ВВЕРХ
6	SDMC0_D3	SDMMC0_D3/ARMJTAG_TMS/UART5_RTSn_M0/GPIO2_A0_u	Порт данных SDMMC0	3,3 В	Ввод/вывод ВВЕРХ
7	SDMC0_D2	SDMMC0_D2/ARMJTAG_TCK/UART5_CTSn_M0/GPIO1_D7_u	Порт данных SDMMC0	3,3 В	Ввод/вывод ВВЕРХ
8	SDMC0_D1	SDMMC0_D1/UART2_RX_M1/UART6_RX_M1/PWM9_M1/GPIO1_D6_u	Порт данных SDMMC0	3,3 В	Ввод/вывод ВВЕРХ
9	SDMMC0_D0	SDMMC0_D0/UART2_TX_M1/UART6_TX_M1/PWM8_M1/GPIO1_D5_u	Порт данных SDMMC0	3,3 В	Ввод/вывод ВВЕРХ
10	SDMMC0_CMD	SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u	Вывод команды SDMMC0	3,3 В	Ввод/вывод ВВЕРХ
11	SDMMC0_CLK	SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d	Тактовый выход SDMMC0	3,3 В	Ввод/вывод вниз
12	СБРОС	NPOR_U	Обнаружение сигнала сброса	3,3 В	-
13	RK809_PWRON	Включить	Входной сигнал питания, внешний ключ питания, активный низкий уровень		-
14	ВОССТАНОВЛЕНИЕ	SARADC_VIN0	ввод с клавиатуры AD	1,8 В	-
15	EXT_EN	EXT_EN	Включение питания PMIC		-
16	HPR_OUT	HPR_OUT	Наушники прямо	3,3 В	-
17	HPL_OUT	HPL_OUT	Наушники не включены	3,3 В	-
18	SPKP_OUT	SPKP_OUT	Выскажись	5 В/0,6 Вт	-
19	SPKN_OUT	SPKN_OUT	Выскажись-	5 В/0,6 Вт	-
20	MIC1_INN	MIC1_INN/MIC_R	MIC1_INN	3,3 В	-
21	MIC1_INP	MIC1_INP/MIC_L	MIC1_INP	3,3 В	-
22	HP_DET_L_GPIO3_C2	LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d	Обнаружение наушников	3,3 В	Ввод/вывод вниз
23	SPK_CTL_H_GPIO3_C3	LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d		3,3 В	Ввод/вывод вниз
24	VCC3V3_SD	Источник питания 3,3 В	Выходное напряжение 3,3 В для SD-карты, номинальный выходной ток 2 А		-
25	VCC_3V3	Источник питания 3,3 В	Выходное напряжение 3,3 В, номинальный выходной ток 2 А		-
26	VCC_1V8	Источник питания 1,8 В	Выходное напряжение 1,8 В, номинальный выходной ток 2,5 А		-
27	PDM_SDI1_M0_ADC	I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d	PDM_SDI1_M0_ADC	3,3 В	IO ВНИЗ
28	PDM_SDI2_M0_ADC	I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d	PDM_SDI2_M0_ADC	3,3 В	IO ВНИЗ
29	PDM_SDI3_M0_ADC	I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d	PDM_SDI3_M0_ADC	3,3 В	IO ВНИЗ
30	PDM_CLK1_M0_ADC	I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d	PDM_CLK1_M0_ADC	3,3 В	IO ВНИЗ
31	GMAC0_TXD0	GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u	GMAC0 передает данные	1,8 В	Ввод/вывод ВВЕРХ
32	GMAC0_TXD1	GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u	GMAC0 передает данные	1,8 В	Ввод/вывод ВВЕРХ
33	GMAC0_TXD2	SDMMC1_D3/GMAC0_TXD2/UART7_TX_M0/GPIO2_A6_u	GMAC0 передает данные	1,8 В	Ввод/вывод ВВЕРХ
34	GMAC0_TXD3	SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u	GMAC0 передает данные	1,8 В	Ввод/вывод ВВЕРХ
35	GMAC0_TXEN	GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u	Разрешение передачи GMAC0	1,8 В	Ввод/вывод ВВЕРХ
36	GMAC0_TXCLK	SDMMC1_CLK/GMAC0_TXCLK/UART9_TX_M0/GPIO2_B0_d	часы передачи GMAC0	1,8 В	Ввод/вывод вниз
37	GMAC0_RXD0	GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u	GMAC0 получает данные	1,8 В	Ввод/вывод ВВЕРХ
38	GMAC0_RXD1	I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d	GMAC0 получает данные	1,8 В	Ввод/вывод вниз
39	GMAC0_RXD2	SDMMC1_D0/GMAC0_RXD2/UART6_RX_M0/GPIO2_A3_u	GMAC0 получает данные	1,8 В	Ввод/вывод ВВЕРХ
40	GMAC0_RXD3	SDMMC1_D1/GMAC0_RXD3/UART6_TX_M0/GPIO2_A4_u	GMAC0 получает данные	1,8 В	Ввод/вывод ВВЕРХ
41	GMAC0_RXDV_CRS	I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d	Сигнал достоверности данных GMAC0 RX	1,8 В	Ввод/вывод вниз
42	GMAC0_RXCLK	SDMMC1_D2/GMAC0_RXCLK/UART7_RX_M0/GPIO2_A5_u	GMAC0 часы приема	1,8 В	Ввод/вывод ВВЕРХ
43	ETH0_REFCLKO_25M	I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d	ETH0_REF CLOCK OUTPUT_25MHz CPU to PHY, по умолчанию NC	1,8 В	Ввод/вывод вниз
44	GMAC0_MCLKINOUT	I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d	Внешние часы GMAC0 вход	1,8 В	Ввод/вывод вниз
45	GMAC0_MDC	I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d	Часы управления MAC0	1,8 В	Ввод/вывод вниз
46	GMAC0_MDIO	I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d	Команда и данные управления MAC0	1,8 В	Ввод/вывод вниз
47	GMAC0_RSTN_GPIO3_B7	LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d		3,3 В	IO ВНИЗ
48	GMAC0_INT_PMEB_GPIO3_C0	LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d		3,3 В	Ввод/вывод вниз
49	RTCTC_INT_L_GPIO0_D3	GPIO0_D3_d	RTC_IC_INT, активный низкий уровень	1,8 В	Ввод/вывод вниз
50	I2C5_SDA_M0	LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d	I2C последовательный порт 5	3,3 В	Ввод/вывод вниз
51	I2C5_SCL_M0	LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d	I2C последовательный порт 5	3,3 В	Ввод/вывод вниз
52	PWM3_IR	PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d		3,3 В	Ввод/вывод вниз
53	CAN1_TX_M1	PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d	передача данных по CAN	3,3 В	Ввод/вывод вниз
54	CAN1_RX_M1	PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d	Получение данных по CAN	3,3 В	Ввод/вывод вниз
55	UART2_RX_M0_DEBUG	UART2_RX_M0/GPIO0_D0_u	последовательный порт UART	3,3 В	Ввод/вывод ВВЕРХ
56	UART2_TX_M0_DEBUG	UART2_TX_M0/GPIO0_D1_u	Данные последовательного порта UART передаются для отладки	3,3 В	Ввод/вывод ВВЕРХ
57	UART3_RX_M1	LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d	Получение данных через морской порт UART	3,3 В	Ввод/вывод вниз
58	UART3_TX_M1	LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d	Передача данных через последовательный порт UART	3,3 В	Ввод/вывод вниз
59	UART4_TX_M1	LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d	Передача данных через последовательный порт UART	3,3 В	Ввод/вывод вниз
60	UART4_RX_M1	LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d	Получение данных через морской порт UART	3,3 В	Ввод/вывод вниз
61	UART9_RX_M1	PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d	Получение данных через морской порт UART	3,3 В	Ввод/вывод вниз
62	UART9_TX_M1	PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d	Передача данных через последовательный порт UART	3,3 В	Ввод/вывод вниз
63	UART7_RX_M1	PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d	Получение данных через морской порт UART	3,3 В	Ввод/вывод вниз
64	UART7_TX_M1	PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d	Передача данных через последовательный порт UART	3,3 В	Ввод/вывод вниз
65	RS485_DIR_GPIO3_B5	LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d	Направление данных RS485	3,3 В	Ввод/вывод вниз
66	DVP_PWREN0_H_GPIO0_B0	CLK32K_IN/CLK32K_OUT0/PCIE30X2_BUTTONRSTn/GPIO0_B0_u		3,3 В	Ввод/вывод ВВЕРХ
67	WIFI_PWREN_L_GPIO0_C1	PWM2_M0/NPUVS/UART0_TX/MCU_JTAG_TDI/GPIO0_C1_d		3,3 В	Ввод/вывод вниз
68	I2S3_SDI_M0	LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDMMC2_CLK_M1/GPIO3_A6_d	I2S3_SDI	3,3 В	Ввод/вывод вниз
69	I2S3_SDO_M0	LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDMMC2_CMD_M1/GPIO3_A5_d	I2S3_SDO	3,3 В	Ввод/вывод вниз
70	I2S3_LRCK_M0	LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d	I2S3_LRCK	3,3 В	Ввод/вывод вниз
71	I2S3_SCLK_M0	LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d	I2S3_SCLK	3,3 В	Ввод/вывод вниз
72	HOST_WAKE_BT_H_GPIO3_A2	LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d	HOST_WAKE_BT	3,3 В	Ввод/вывод вниз
73	BT_WAKE_HOST_H_GPIO3_A1	LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDMMC2_D0_M1/GPIO3_A1_d	BT_WAKE_HOST	3,3 В	Ввод/вывод вниз
74	BT_REG_ON_H_GPIO3_A0	LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d	Включение питания модуля Bluetooth	3,3 В	Ввод/вывод вниз
75	UART8_RX_M0	CLK32K_OUT1/UART8_RX_M0/SPI1_CS1_M0/GPIO2_C6_d	Получение данных через морской порт UART	1,8В	Ввод/вывод вниз
76	UART8_TX_M0	I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d	Передача данных через последовательный порт UART	1,8 В	Ввод/вывод вниз
77	UART8_CTSN_M0	SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u	UART8_CTSN_M0	1,8 В	Ввод/вывод вниз
78	UART8_RTSN_M0	SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d	UART8_RTSn_M0	1,8 В	Ввод/вывод вниз
79	WIFI_REG_ON_H_GPIO3_D5	CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d	WIFI_REG включить	1,8 В	Ввод/вывод вниз
80	WIFI_WAKE_HOST_H_GPIO3_D4	CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d	Хост пробуждения WIFI	1,8 В	Ввод/вывод вниз
81	SDMMC2_CLK_M0	CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d	Часы SDMMC2	1,8 В	Ввод/вывод вниз
82	SDMMC2_CMD_M0	CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d	Команда SDMMC2	1,8 В	Ввод/вывод вниз
83	СДММС2_D3_M0	CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d	Данные SDMMC2	1,8 В	Ввод/вывод вниз
84	SDMC2_D2_M0	CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d	Данные SDMMC2	1,8 В	Ввод/вывод вниз
85	SDMC2_D1_M0	CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d	Данные SDMMC2	1,8 В	Ввод/вывод вниз
86	SDMMC2_D0_M0	CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d	Данные SDMMC2	1,8 В	Ввод/вывод вниз
87	GMAC1_INT/PMEB_GPIO3_A7	LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d		3,3 В	Ввод/вывод вниз
88	GMAC1_RSTN_GPIO3_B0	LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d		3,3 В	Ввод/вывод вниз
89	GMAC1_MDIO_M1	IF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d	Команда и данные управления GMAC1	1,8 В	Ввод/вывод вниз
90	GMAC1_MDC_M1	CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d	Часы управления GMAC1	1,8 В	Ввод/вывод вниз
91	GMAC1_MCLKINOUT_M1	CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d	Внешние часы GMAC1 вход	1,8 В	Ввод/вывод вниз
92	ETH1_REFCLKO_25M_M1	I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d	Выход часов ETH1	1,8 В	Ввод/вывод вниз
93	GMAC1_RXCLK_M1	CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d	GMAC1 часы приема	1,8 В	Ввод/вывод вниз
94	GMAC1_RXDV_CRS_M1	ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d	Сигнал достоверности данных GMAC1 RX	1,8 В	Ввод/вывод вниз
95	GMAC1_RXD3_M1	CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d	GMAC1 получает данные	1,8 В	Ввод/вывод вниз
96	GMAC1_RXD2_M1	CIF_D11/EBC_SDDO11/GMAC1_RXD2_M1/PDM_SDI1_M1/GPIO4_A1_d	GMAC1 получает данные	1,8 В	Ввод/вывод вниз
97	GMAC1_RXD1_M1	CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d	GMAC1 получает данные	1,8 В	Ввод/вывод вниз
98	GMAC1_RXD0_M1	CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d	GMAC1 получает данные	1,8 В	Ввод/вывод вниз
99	GMAC1_TXCLK_M1	CIF_D10/EBC_SDDO10/GMAC1_TXCLK_M1/PDM_CLK1_M1/GPIO4_A0_d	Часы передачи GMAC1	1,8 В	Ввод/вывод вниз
100	GMAC1_TXEN_M1	ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d	Разрешение передачи GMAC1	1,8 В	Ввод/вывод вниз
101	GMAC1_TXD3_M1	CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d	GMAC1 передает данные	1,8 В	Ввод/вывод вниз
102	GMAC1_TXD2_M1	CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d	GMAC1 передает данные	1,8 В	Ввод/вывод вниз
103	GMAC1_TXD1_M1	CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d	GMAC1 передает данные	1,8 В	Ввод/вывод вниз
104	GMAC1_TXD0_M1	CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d	GMAC1 передает данные	1,8 В	Ввод/вывод вниз
105	TP_RST_L_GPIO0_B6	I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u	Сброс сенсорной панели	3,3 В	Ввод/вывод ВВЕРХ
106	TP_INT_L_GPIO0_B5	I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u	Ввод данных прерывания сенсорной панели	3,3 В	Ввод/вывод ВВЕРХ
107	I2C1_SDA_TP	I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u	I2C последовательный порт 1	3,3 В	Ввод/вывод ВВЕРХ
108	I2C1_SCL_TP	I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u	I2C последовательный порт 1	3,3 В	Ввод/вывод ВВЕРХ
109	I2C3_SCL_M0	I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u	I2C последовательный порт 3	3,3 В	Ввод/вывод ВВЕРХ
110	I2C3_SDA_M0	I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u	I2C последовательный порт 3	3,3 В	Ввод/вывод ВВЕРХ
111	I2C2_SCL_M1	I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d	I2C последовательный порт 2	1,8 В	Ввод/вывод вниз
112	I2C2_SDA_M1	I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d	I2C последовательный порт 2	1,8 В	Ввод/вывод вниз
113	MIPI_CAM1_PDN_L_GPIO3_D3	LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d	Камера 1 выключена	3,3 В	Ввод/вывод вниз
114	MIPI_CAM1_RST_L_GPIO3_D2	LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d	Сброс камеры 1	3,3 В	Ввод/вывод вниз
115	MIPI_CAM0_RST_L_GPIO3_D4	LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d	Сброс Camera0	3,3 В	Ввод/вывод вниз
116	MIPI_CAM0_PDN_L_GPIO3_D5	LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d	Камера0 выключена	3,3 В	Ввод/вывод вниз
117	USB2_HOST2_DM	USB2_HOST2_DM	USB2_HOST2_DM	3,3 В	-
118	USB2_HOST2_DP	USB2_HOST2_DP	USB2_HOST2_DP	3,3 В	-
119	USB2_HOST3_DM	USB2_HOST3_DM	USB2_HOST3_DM	3,3 В	-
120	USB2_HOST3_DP	USB2_HOST3_DP	USB2_HOST3_DP	3,3 В	-
121	REFCLK_OUT	REFCLK_OUT/GPIO0_A0_d	Тактовый выход для камеры	3,3 В	Ввод/вывод вниз
122	CIF_CLKOUT	CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d	часы CIF	1,8 В	Ввод/вывод вниз
123	MIPI_CSI_RX_D3P	MIPI_CSI_RX_D3P	MIPI_CSI_RX_D3P	1,8 В	-
124	MIPI_CSI_RX_D3N	MIPI_CSI_RX_D3N	MIPI_CSI_RX_D3N	1,8 В	-
125	MIPI_CSI_RX_D2P	MIPI_CSI_RX_D2P	MIPI_CSI_RX_D2P	1,8 В	-
126	MIPI_CSI_RX_D2N	MIPI_CSI_RX_D2N	MIPI_CSI_RX_D2N	1,8 В	-
127	MIPI_CSI_RX_CLK1P	MIPI_CSI_RX_CLK1P	MIPI_CSI_RX_CLK1P	1,8 В	-
128	MIPI_CSI_RX_CLK1N	MIPI_CSI_RX_CLK1N	MIPI_CSI_RX_CLK1N	1,8 В	-
129	MIPI_CSI_RX_CLK0P	MIPI_CSI_RX_CLK0P	MIPI_CSI_RX_CLK0P	1,8 В	-
130	MIPI_CSI_RX_CLK0N	MIPI_CSI_RX_CLK0N	MIPI_CSI_RX_CLK0N	1,8 В	-
131	MIPI_CSI_RX_D1P	MIPI_CSI_RX_D1P	MIPI_CSI_RX_D1P	1,8 В	-
132	MIPI_CSI_RX_D1N	MIPI_CSI_RX_D1N	MIPI_CSI_RX_D1N	1,8 В	-
133	MIPI_CSI_RX_D0P	MIPI_CSI_RX_D0P	MIPI_CSI_RX_D0P	1,8 В	-
134	MIPI_CSI_RX_D0N	MIPI_CSI_RX_D0N	MIPI_CSI_RX_D0N	1,8 В	-
135	LCD1_PWREN_H_GPIO0_C5	ШИМ6/SPI0_MISO_M0/PCIE30X2_WAKEn_M0/GPIO0_C5_d	Включение питания ЖК-дисплея	3,3 В	Ввод/вывод вниз
136	LCD1_BL_PWM5	ШИМ5/SPI0_CS1_M0/UART0_RTSn/GPIO0_C4_d	ЖК-подсветка ШИМ	3,3 В	Ввод/вывод вниз
137	LCD1_BL_PWM4	PWM4/VOP_PWM_M0/PCIE30X1_PERSTn_M0/MCU_JTAG_TRSTn/GPIO0_C3_d	ЖК-подсветка ШИМ	3,3 В	Ввод/вывод вниз
138	LCD0_PWREN_H_GPIO0_C7	HDMITX_CEC_M1/PWM0_M1/UART0_CTSn/GPIO0_C7_d	Включение питания ЖК-дисплея	3,3 В	Ввод/вывод вниз
139	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	1,8 В	-
140	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	1,8 В	-
141	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	1,8 В	-
142	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	1,8 В	-
143	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	1,8 В	-
144	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	1,8 В	-
145	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	1,8 В	-
146	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	1,8 В	-
147	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	1,8 В	-
148	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	1,8 В	-
149	HDMI_TXCLKN_PORT	HDMI_TX_CLKN	HDMI_TX2CLKN_PORT и последовательное сопротивление 2.2R	1,8 В	-
150	HDMI_TXCLKP_PORT	HDMI_TX_CLKP	HDMI_TXCLKP_PORT и последовательное сопротивление 2.2R	1,8 В	-
151	HDMI_TX0N_PORT	HDMI_TX_D0N	HDMI_TX0N_PORT и последовательное сопротивление 2.2R	1,8 В	-
152	HDMI_TX0P_PORT	HDMI_TX_D0P	HDMI_TX0P_PORT и последовательное сопротивление 2.2R	1,8 В	-
153	HDMI_TX1N_PORT	HDMI_TX_D1N	HDMI_TX1N_PORT и последовательное сопротивление 2.2R	1,8 В	-
154	HDMI_TX1P_PORT	HDMI_TX_D1P	HDMI_TX1P_PORT и последовательное сопротивление 2.2R	1,8 В	-
155	HDMI_TX2N_PORT	HDMI_TX_D2N	HDMI_TX2N_PORT и последовательное сопротивление 2.2R	1,8 В	-
156	HDMI_TX2P_PORT	HDMI_TX_D2P	HDMI_TX2P_PORT и последовательное сопротивление 2.2R	1,8 В	-
157	HDMITX_SCL	HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u	Последовательный порт I2C для HDMI	3,3 В	Ввод/вывод ВВЕРХ
158	HDMITC_SDA	HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u	Последовательный порт I2C для HDMI	3,3 В	Ввод/вывод ВВЕРХ
159	HDMITX_CEC_M0	HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u	HDMITX_CEC	3,3 В	Ввод/вывод ВВЕРХ
160	HDMI_TX_HPDIN	HDMI_TX_HPDIN	Горячее подключение HDMI_TX	1,8 В	-
161	PCIE30X2_CLKREQN_M1	LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d	PCIE30X2_CLKREQn	3.3	Ввод/вывод вниз
162	PCIE30X2_WAKEN_M1	LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d	PCIE30X2_WAKEn	3,3 В	Ввод/вывод вниз
163	PCIE30X2_PERSTN_M1	LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d	Сброс PCIE30X2	3,3 В	Ввод/вывод вниз
164	PCIE30X2_PRSNT_L_GPIO2_D7	LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d	Хост пробуждения PCIE30X2	3,3 В	Ввод/вывод вниз
165	PCIE_PWREN_H_GPIO0_D4	GPIO0_D4_d	Включение питания PCIE	1,8 В	Ввод/вывод вниз
166	PCIE30_RX1N	PCIE30_RX1N	PCIE30_RX1N	1,8 В	-
167	PCIE30_RX1P	PCIE30_RX1P	PCIE30_RX1P	1,8 В	-
168	PCIE30_RX0N	PCIE30_RX0N	PCIE30_RX0N	1,8 В	-
169	PCIE30_RX0P	PCIE30_RX0P	PCIE30_RX0P	1,8 В	-
170	PCIE30_TX1N	PCIE30_TX1N	PCIE30_TX1N	1,8 В	-
171	PCIE30_TX1P	PCIE30_TX1P	PCIE30_TX1P	1,8 В	-
172	PCIE30_TX0N	PCIE30_TX0N	PCIE30_TX0N	1,8 В	-
173	PCIE30_TX0P	PCIE30_TX0P	PCIE30_TX0P	1,8 В	-
174	PCIE30_REFCLKN_IN	PCIE30_REFCLKN_IN	PCIE30_REFCLKN_IN	1,8 В	-
175	PCIE30_REFCLKP_IN	PCIE30_REFCLKP_IN	PCIE30_REFCLKP_IN	1,8 В	-
176	PCIE20_REFCLKN	PCIE20_REFCLKN	PCIE20_REFCLKN	1,8 В	-
177	PCIE20_REFCLKP	PCIE20_REFCLKP	PCIE20_REFCLKP	1,8 В	-
178	SATA2_RXN	PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1	SATA2_RXN	1,8 В	-
179	SATA2_RXP	PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1	SATA2_RXP	1,8 В	-
180	SATA2_TXN	PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1	SATA2_TXN	1,8 В	-
181	SATA2_TXP	PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1	SATA2_TXP	1,8 В	-
182	SATA2_ACT_LED	EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d	SATA активен указывает	3,3 В	Ввод/вывод вниз
183	USB3_HOST1_SSTXP	USB3_HOST1_SSTXP/SATA1_TXP/QSGMII_TXP_M0	USB3_HOST1_SSTXP	1,8 В	-
184	USB3_HOST1_SSTXN	USB3_HOST1_SSTXN/SATA1_TXN/QSGMII_TXN_M0	USB3_HOST1_SSTXN	1,8 В	-
185	USB3_HOST1_SSRXP	USB3_HOST1_SSRXP/SATA1_RXP/QSGMII_RXP_M0	USB3_HOST1_SSRXP	1,8 В	-
186	USB3_HOST1_SSRXN	USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0	USB3_HOST1_SSRXN	1,8 В	-
187	USB3_HOST1_DM	USB3_HOST1_DM	USB3_HOST1_DM	3,3 В	-
188	USB3_HOST1_DP	USB3_HOST1_DP	USB3_HOST1_DP	3,3 В	-
189	USB3_OTG0_SSTXP	USB3_OTG0_SSTXP/SATA0_TXP	USB3_OTG0_SSTXP	1,8 В	-
190	USB3_OTG0_SSTXN	USB3_OTG0_SSTXN/SATA0_TXN	USB3_OTG0_SSTXN	1,8 В	-
191	USB3_OTG0_SSRXP	USB3_OTG0_SSRXP/SATA0_RXP	USB3_OTG0_SSRXP	1,8 В	-
192	USB3_OTG0_SSRXN	USB3_OTG0_SSRXN/SATA0_RXN	USB3_OTG0_SSRXN	1,8 В	-
193	USB3_OTG0_DM	USB3_OTG0_DM	USB3_OTG0_DM	3,3 В	-
194	USB3_OTG0_DP	USB3_OTG0_DP	USB3_OTG0_DP	3,3 В	-
195	USB3_OTG0_ID	USB3_OTG0_ID	USB3_OTG0_ID	3,3 В	-
196	USB3_OTG0_VBUSDET	USB3_OTG0_VBUSDET	USB3_OTG0_VBUS обнаруживает	3,3 В	-
197	USB_HOST_PWREN_H_GPIO0_A6	GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d	Включение питания USB-хоста	3,3 В	Ввод/вывод вниз
198	USB_OTG_PWREN_H_GPIO0_A5	SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d	Включение питания USB OTG	3,3 В	Ввод/вывод вниз
199	DSI_TX1_D3N/EDP_TX_D3N	MIPI_DSI_TX1_D3N/EDP_TX_D3N	MIPI_DSI_TX1_D3N/EDP_TX_D3N	1,8 В	-
200	DSI_TX1_D3P/EDP_TX_D3P	MIPI_DSI_TX1_D3P/EDP_TX_D3P	MIPI_DSI_TX1_D3P/EDP_TX_D3P	1,8 В	-
201	DSI_TX1_D2N/EDP_TX_D2N	MIPI_DSI_TX1_D2N/EDP_TX_D2N	MIPI_DSI_TX1_D2N/EDP_TX_D2N	1,8 В	-
202	DSI_TX1_D2P/EDP_TX_D2P	MIPI_DSI_TX1_D2P/EDP_TX_D2P	MIPI_DSI_TX1_D2P/EDP_TX_D2P	1,8 В	-
203	DSI_TX1_D1N/EDP_TX_D1N	MIPI_DSI_TX1_D1N/EDP_TX_D1N	MIPI_DSI_TX1_D1N/EDP_TX_D1N	1,8 В	-
204	DSI_TX1_D1P/EDP_TX_D1P	MIPI_DSI_TX1_D1P/EDP_TX_D1P	MIPI_DSI_TX1_D1P/EDP_TX_D1P	1,8 В	-
205	DSI_TX1_D0N/EDP_TX_D0N	MIPI_DSI_TX1_D0N/EDP_TX_D0N	MIPI_DSI_TX1_D0N/EDP_TX_D0N	1,8 В	-
206	DSI_TX1_D0P/EDP_TX_D0P	MIPI_DSI_TX1_D0P/EDP_TX_D0P	MIPI_DSI_TX1_D0P/EDP_TX_D0P	1,8 В	-
207	DSI_TX1_CLKN/EDP_TX_AUN	MIPI_DSI_TX1_CLKN/EDP_TX_AUN	MIPI_DSI_TX1_CLKN/EDP_TX_AUN	1,8 В	-
208	DSI_TX1_CLKP/EDP_TX_AUP	MIPI_DSI_TX1_CLKP/EDP_TX_AUP	MIPI_DSI_TX1_CLKP/EDP_TX_AUP	1,8 В	-

Глава 3. Совет по развитию

Размер

Размер 150 мм * 110 мм, 4 слоя, толщина 1,6 мм.

Интерфейсы Описание

Интерфейсы Описание
НЕТ.	Имя
ã1ã	Вход 12 В постоянного тока/4-контактный вход 2,54 мм 12 В
ã2ã	Слот для сим-карты модуля 4G
ã3ã	Слот для карт TF
ã4ã	USB ОТГ
ã5ã	ХОСТ USB3.0
ã6ã	SATA-данные
ã7ã	Выход HDMI
ã8ã	ЖК-дисплей MIPI1
ã9ã	ЖК-дисплей MIPI0
ã10ã	MIPI-камера
ã11ã	USB2.0 * 3
ã12ã	USB2.0 ТипА
ã13ã	WI-FI/BT(AP6335)
ã14ã	РТК
ã15ã	ETH0
ã16ã	ETH1
ã17ã	Обновить ключ
ã18ã	Ключ сброса
ã19ã	Кнопка питания
ã20ã	Ключи (4 контакта 2,0 мм)
ã21ã	МОЖЕТ (3 контакта 2,0 мм)
ã22ã	Uart TTL (4 контакта 2,0 мм)
ã23ã	RS232 * 2 (4 контакта 2,0 мм)
ã24ã	RS485 (4 контакта 2,0 мм)
ã25ã	ВЕНТИЛЯТОР (2 контакта 2,0 мм)
ã26ã	Микрофон (2 контакта 2,0 мм)
ã27ã	HP (2 контакта 2,0 мм)
ã28ã	СПК(2пин 2.0мм)
ã29ã	Выходная мощность (4 контакта 2,0 мм)
ã30ã	Отладка Uart (4 контакта 2,0 мм)
ã31ã	GPIO(2*10пин 2,0мм)
ã32ã	Слот для модуля 4G (порт PCIE)
ã33ã	РК3568 СОМ

Плата использует источник питания 12 В постоянного тока, который подключается через входной разъем постоянного тока 12 В или 4-контактный входной разъем 2,54 мм 12 В.

Подробная информация о других интерфейсах может относиться к принципиальной схеме и макету макетной платы.

Глава 4. Проектирование оборудования

Справочник по дизайну

Возьмите макетную плату TC-RK3568 в качестве аппаратной платформы, вы можете обратиться к дизайну питания, дизайну USB, дизайну порта PCIE, дизайну дисплея MIPI, дизайну аудио, дизайну Ethernet, дизайну камеры и так далее. Они открыты для клиентов, могут ссылаться на дизайн нашей несущей платы.

Глава 5. Дизайн программного обеспечения

Платформа разработки TC-RK3568 поддерживает ОС Android11, Linux Buildroot, Ubuntu и Debian System, исходные коды открыты. Вы можете прочитать ссылки, такие как руководство пользователя системы Thinkcore TC-RK3568.

Горячие Теги: Совет по развитию RK3568, Производители, Поставщики, Китай, Купить, Оптом, Фабрика, Сделано в Китае, Цена, Качество, Новые, Дешевые

Тег продукта

Отправить запрос

Пожалуйста, не стесняйтесь дать свой запрос в форме ниже. Мы ответим вам в течение 24 часов.
