Что такое чип RK3576?

RockChip RK3576 8-нм высокопроизводительный AIOT Platform-это высокопроизводительный процессор SOC (система-на-чип), подходящий для различных сценариев приложений, таких как ПК на основе ARM, Edge Computing Devices и личные мобильные интернет-устройства. Он использует восьмиъядерный процессор, основанный на архитектуре ARM, интегрирует независимые 6tops (операции TERA в секунду) NPU (единица обработки нейронной сети), интегрирует несколько вычислительных ядер, таких как графический процессор, MCU, VPU, и имеет богатый периферический интерфейс, чтобы удовлетворить сложные требования сцены. Кроме того, RK3576 также поддерживает хранение UFS (Universal Flash Storage), обеспечивая эффективные возможности для хранения данных и чтения.

ThinkCore Technology, посвященная разработке Arm Embedded, в настоящее время разработала основную доску RK3576 и поддерживает настройку и массовое производство

2. 2. Анализ спецификации RK3576

ПРОЦЕССОР:

Окта-ядерный процессор Arm с 4 ядрами Cortex-A72 (2,2 ГГц) и 4 ядра Cortex-A53 (1,8 ГГц)

Пользовательский MCU, ориентированный на ARM Cortex-M0 на 400 МГц

Графический процессор:

ARM MALI-G52 MC3 @ 1 ГГц

Поддерживает OpenGL ES 1.1, 2,0 и 3,2

Поддержка вулкана 1.1

Поддерживает полный профиль OpenCl 2.0

Поддерживает AFBC (сжатие буфера рук)

DDR:

Двойной 32-битный LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP120 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.264/H.265 Video Encoder

4KP60 MPEG Encoder и декодер

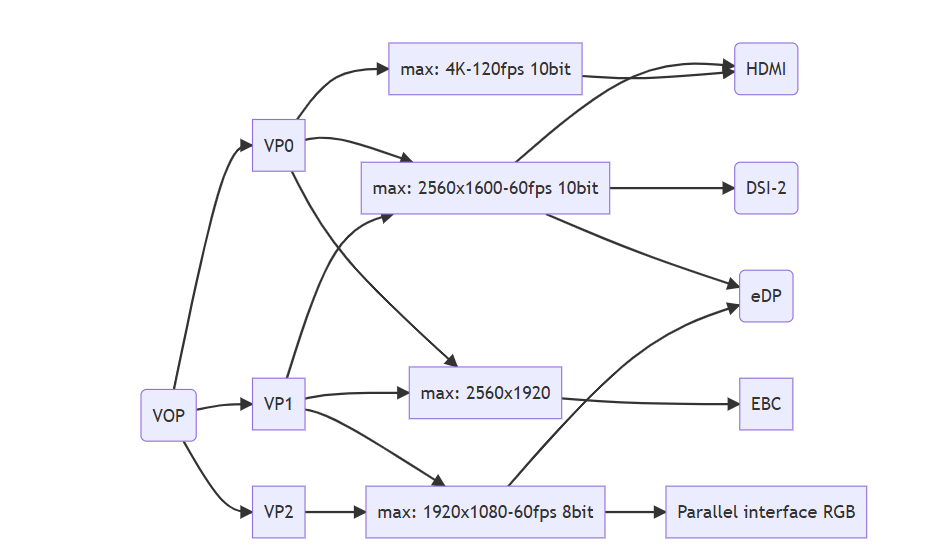

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (электронная бумажная дисплей) TX @ 2560x1920

Параллельный интерфейс (RGB888) TX @ 1080p60

1. Поддержка трехкратного экрана отображение 2.5K+2K+2K

2. 2. Двойной экран 4K+ 2K

NPU:

Int8 вычислительная мощность - 6 верхней

Поддерживать двойные ядра, двойные ядра могут работать вместе или независимо

Поддержка Int4, Int8, Int16, FP16, BF16 и TF32 с 1 МБ внутренней SRAM

Поддержка многозадачных, многопользовательская параллельная Q Обработка поддерживает структуру глубокого обучения: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN и т. Д.

RGA (2D Graphics Engine):

RockChip RGA v2.5 Двигатель, двойное максимальное разрешение: исходное изображение 8192x8192, Целевое изображение 4096x4096 Перенос поддержки блока и заполнение режима прозрачности, включая наполнение градиента и наполнение рисунков

Поддержка альфа-смешивания, в том числе глобальная альфа, на пиксельная альфа и градиент

Поддержите любое неинтемерное соотношение масштабирования от 1/16 до 16

Поддержка 0, 90, 180, 270

Видео вход

16M Pixel Isp с HDR (до 120 дБ)

Поддерживает 3 интерфейса MIPI CSI-2

1 MIPI CSI-2 с D-PHY (4x1, 2x2)

1 MIPI CS1-2 с C/D-PHY (4x1)

Два интерфейса D-Phy V1.2

Каждый интерфейс может быть настроен как порт канала данных 2x2

Один 4-перепончатый (или 3-дата-триплет) c/d-phy

D-PHY составляет v2.0, с показателем канала 4,5 Гбит / с

C-phy составляет v1.1, с тройной скоростью 2,5 Гспс.

Каждый порт поддерживает 4 виртуальных канала

Интерфейс DVP

Один DVP 8/10/12

16-бит

8/10/12/16 бит, до 150 МГц ввода/вывода. BT.656/BT.1120

Хранилище

UFS 2.1 с HS-G3 (12 Гбит / с)

FSPI (восемь каналов)

EMMC 5.1

SDMMC 3.0

Камера, если

2 MIPI CSI-2 с D-PHY (может состоять из 4x1 или 2x2)

1 MIPI CSI-2 с C/D-PHY (4x1)

1x 8110112116-битный DVP

Качество изображения-Deinterlaging, дженонирование, масштабирование, двигатель управления, резкость, сглаживание края, DCI-HIST, 3D-лат, ACM, HDR

Аудио

I2S/TDM/PCM (2x 4T4R, 3X 2T2R), 2x 8CH PDM, 2x S/PDIFASRC (2x 2CH + 2x 4CH)

Сеть

2x rgmi интерфейсы, то есть двойной гигабит Ethernet

Полем USB

1x USB 3.2 Gen 1, поддерживает режим Alt Type-C с DisplayPort

Полем PCLE

1 PCLE 2.1/SATA 3.1/USB 3.2 GEN1 Мультиплексированный порт Gen1

1 PCLE 2.1/SATA 3.1 Мультиплексный порт

Другое 1/0

Can FD, I2C, SPI, UART, GPIO

Безопасность (расширение безопасности Arm Trustzone)

Расширение безопасности Arm Trustzone

Secure Boot/Key Ladder/OTP

Крипто -двигатель (RSA, ECC, HASH, DES, AES, SHA, SM)

Упаковка:16x17 мм, 0,65 шага, пакет FCCSP
